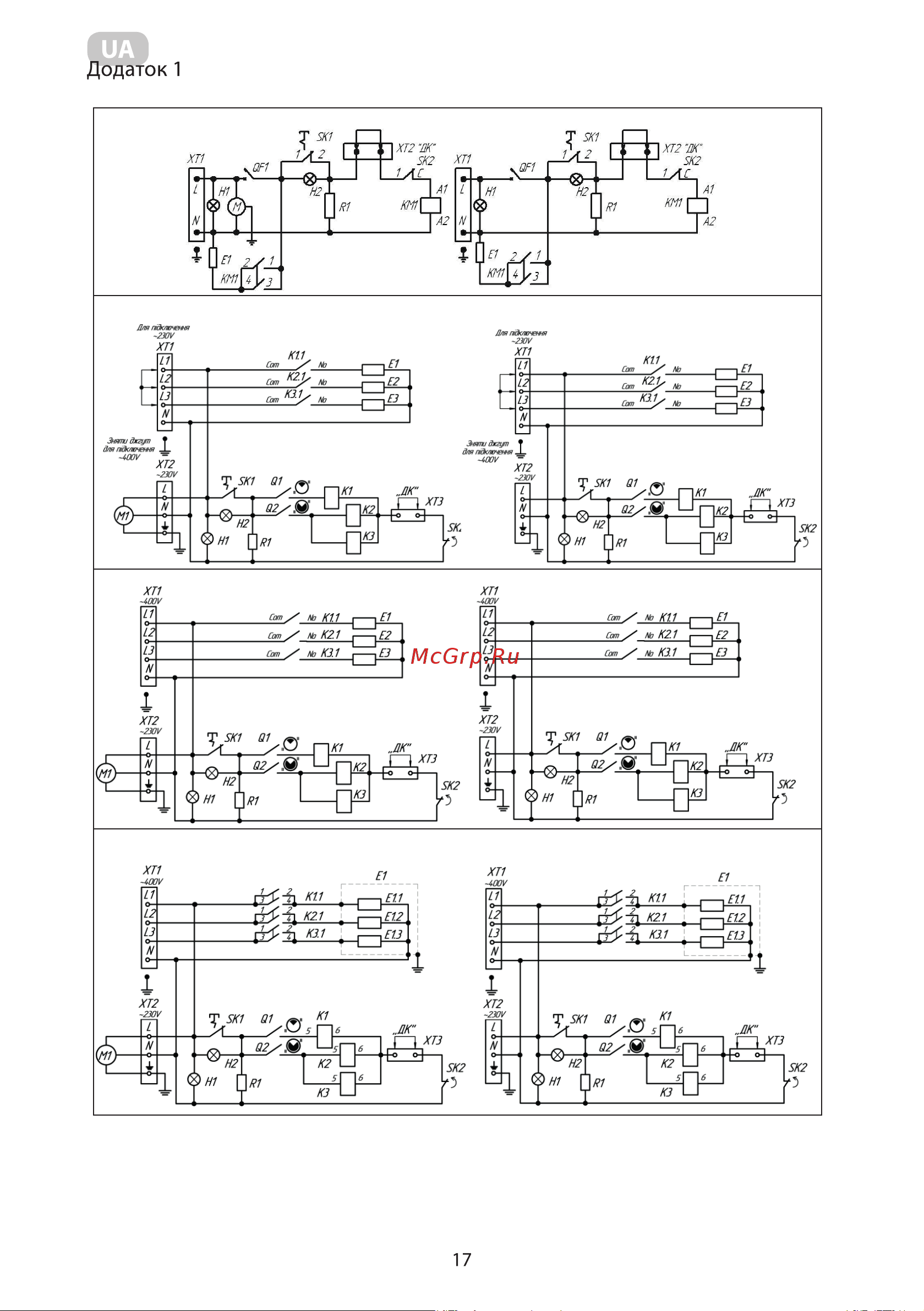

Схеми електричні принципові котлів Економ
М1 - Насос циркуляційний RS 15/4-3 PR 130-9
К
1…К3 – Реле 30А, 230 В
H
1, H2 – Індикатор NIC 07 250V T 150
SK
2 - Термообмежувач 100°C 16A/250В
SK
3 - Капілярний термостат 80°C 16 А 250 В
КОП 4,5 (н/бн): Е1–Блок ТЕН 4,5 кВт (3х1,5 кВт)
КОП 6,0 (н/бн):
Е1–Блок ТЕН 6,0 кВт (3х2,0 кВт)
КОП 9
,0 (н/бн): Е1–Блок ТЕН 9,0 кВт (3х3,0 кВт)
КОП12
,0(н/бн): Е1–Блок ТЕН12,0 кВт (3х4,0 кВт)
КОП15
,0(н/бн): Е1–Блок ТЕН 15,0 кВт (3х5,0 кВт)
Напруга живлення 230 В
A1
КОП 12,0 (н) Е (3х400 В) N; КОП 12,0 (бн) Е (3х400 В) N
КОП 15,0 (н) Е (3х400 В) N; КОП 15,0 (бн) Е (3х400 В) N
КОП ,3,2 (н) Е 230 В КОП 3,2 (бн) Е 230 В
Е1 – Блок ТЭН 3,2 кВт(1х3,2 кВт)
КОП 4,5 (н) Е 230В/(3х400В) N
КОП 6,0 (н) Е 230В/(3х400В) N
КОП6,0(н)Е
230В/(3х400В)
КОП 6,0 (бн) Е 230В/(3х400В)
КОП 4,5 (бн) Е 230В/(3х400В) N
КОП 6,0 (бн) Е 230В/(3х400В) N
КОП 9,0 (н) Е (3х400В) N
КОП 9,0 (бн) Е (3х400В) N
