Можливі несправності.
Можливі дефекти
Причина
1. При включенні котла не світиться
індикатор «~» на панелі керування.
Не підключені дроти електроживлення, або
послаблені гвинти кріплення дротів на колодці
підключення до електромережі.
Не працює індикатор включення живлення «~».
2. Не нагріваються радіатори опалення,
світиться індикатор , не чути звук, який
супроводжує роботу насосу.
Відсутня циркуляція теплоносія в системі в
результаті виходу з ладу насосу або зниження
протоку теплоносія в системі.
3. Світиться індикатор , насос працює, не
нагріваються радіатори опалення.
Наявність повітря в системі.
4. Світиться індикатор , насос працює, не
відбувається циклічного вкл./викл. термостату.
Не працює термостат.
4. Не нагріваються (або слабо нагріваються)
радіатори опалення системи.
Низька напруга в мережі.
Нагрівачі блоків ТЕН покриті накипом,
товщина якого перевищує допустиму.
Вихід з ладу нагрівачів блоків ТЕН.
Послабленні кріплення, або обрив дротів
підключення ТЕН.
5. При зміні положення ручки термостата не
міняються показники термометра,
температура радіаторів міняється.
Не працює індикаційний термометр на панелі
керування котла.
6. При перемиканні ступенів нагрівання не
міняється циклічність роботи термостата.
Вийшов з ладу один, або декілька перемикачів
потужності нагрівання, або електромагнітне реле.

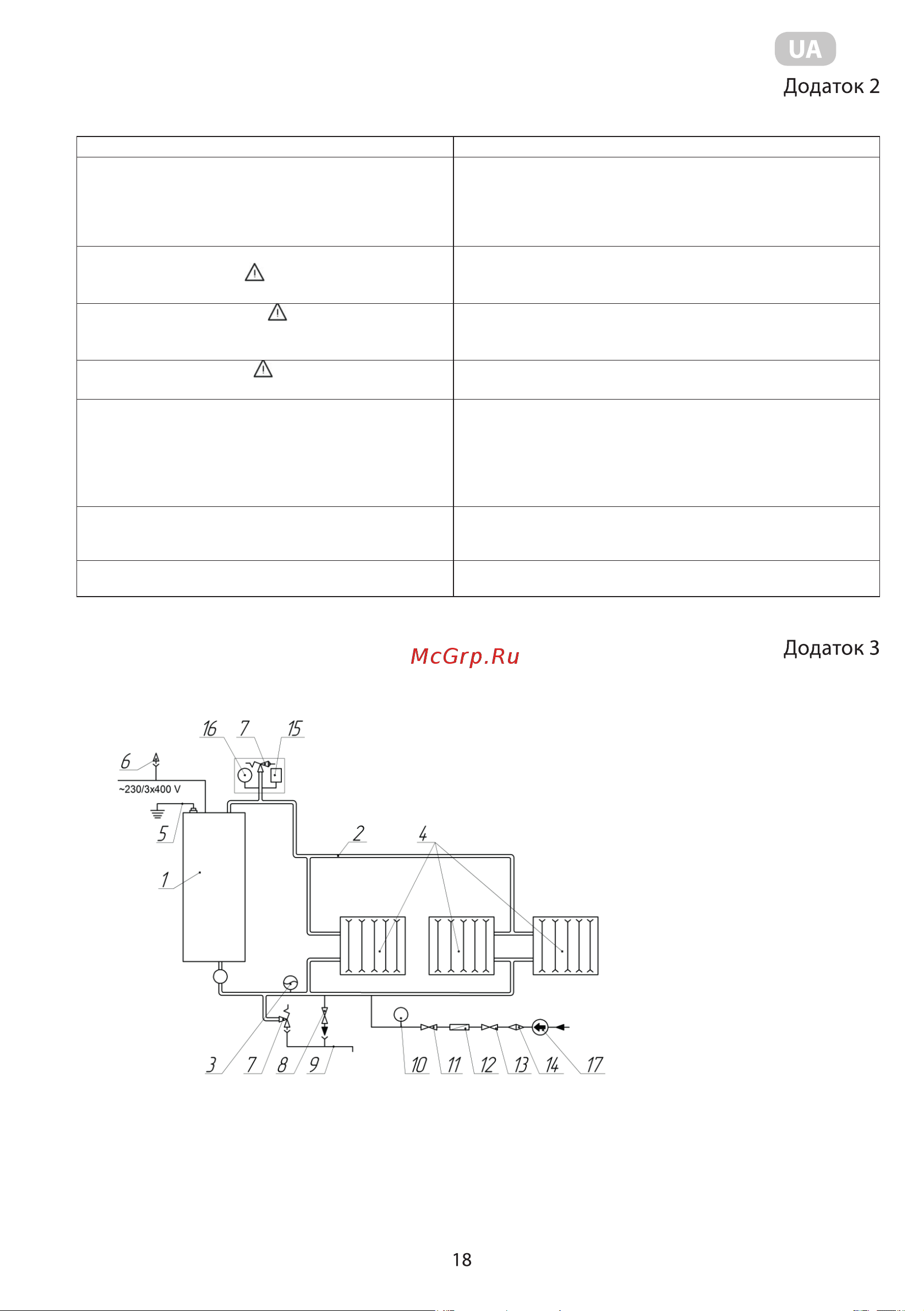

Рекомендована схема системи опалення
1 – КОП
2 – Трубопровід
3 – Бак розширювальний
4 – Опалювальні прилади
5 – Заземлення
6 – Автоматичний вимикач
7 – Запобіжний клапан
8 – Кран шаровий
9 – Злив
10 – Манометр
11 – Редуктор
12 – Зворотній клапан
13 – Кран шаровий
14 – Фільтр
15 – Повітряновідвідний
клапан
16 - Манометр
17 – Датчик протоку
