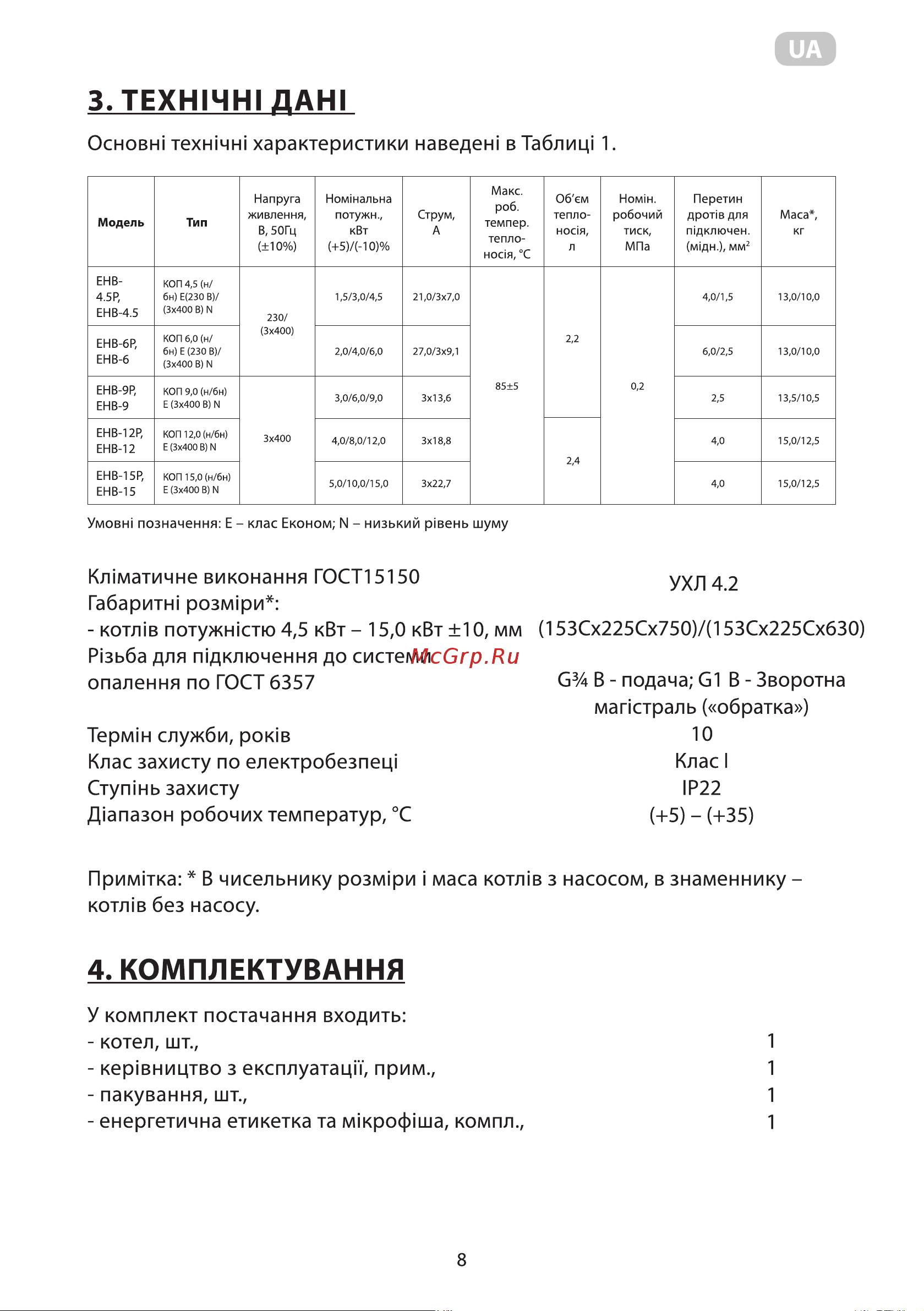

Кліматичне виконання ГОСТ15150 УХЛ 4.2
Габаритні розміри*:
- КОП 3,2 (н/бн), ±10, мм (650х190х135) /(510х190х135)
- котлів потужністю 4,5 кВт – 15,0 кВт ±10, мм (153х225х750)/(153х225х630)
Різьба для підключення до системи
опалення по ГОСТ 6357 G ¾ В - подача; G1 В - «обратка»
Термін служби, років 10
Клас захисту по електробезпеці Клас I
Ступінь захисту IP22
Діапазон робочих температур,
0
С (+5) – (+35)
Примітка: * В чисельнику розміри і маса котлів з насосом, в знаменнику – котлів без
насосу.
Увага! В котлах КОП 3,2 (н/бн) не встановлюється термометр і відсутнє
регулювання по ступеням потужності (одна ступінь).
4 Комплектування
У комплект постачання входить:
- котел, шт., 1
- керівництво з експлуатації, прим., 1
- пакування, шт., 1
5. Побудова і принцип роботи
Загальний вигляд котла наведено на рисунку 1.
Конструктивно котел складається з основи - 1, на
якій встановлено стальний бак теплообмінника - 11,
з циркуляційнім насосом – 13, аварійним
обмежувачем температури з ручним скиданням – 2 і панель керування – 5.
На основі встановлені електромагнітні реле - 6 (з одною парою контактів) в котлах
потужністю 4,5 кВт; 6,0 кВт і 9,0 кВт або реле – 15 (з двома парами контактів) в котлах
потужністю 12,0 кВт і 15,0 кВт.
В баку теплообмінника встановлено блок трубчатих нагрівальних елементів (ТЕН-ів) -
12 з нержавіючої сталі. Термоізоляцію баку теплообмінника виконано із ізоляційного
матеріалу, який дозволяє зменшити втрати тепла.
Патрубок для приєднання до прямої магістралі трубопроводу (гаряча вода – «подача») - 3,
позначено червоним прямокутником, до зворотної магістралі трубопроводу (холодна вода –
«обратка») - 14 - синім.
1. Основа
2. Термообмежувач з ручним скиданням
3. Патрубок приєднання до прямої магістралі
4. Кришка кожуху
5. Панель керування
6. Електромагнітні реле для КОП 4,5; КОП 6,0 ; КОП 9,0
7. Колодка для підключення насосу ~230 В;
8. Колодка підключення кімнатного термостату (ДК)
9. Колодка підключення мережі живлення
10. З’ємний джгут для КОП 4,5, КОП 6,0
11. Бак теплообмінника
12. Блок нагрівачів (ТЕН)
13. Циркуляційний насос
14. Патрубок приєднання до зворотної магістралі
15. Електромагнітні реле для КОП 12,0; КОП 15,0
Рисунок 1 Загальний вигляд котла
а) Виконання КОП 12,0; КОП 15,0;
б) Виконання КОП 4,5; КОП 6,0; КОП 9,0
а)
б)
