Line6 Helix [13/66] Настройка правильных выходных уровней
![Line6 Helix [13/66] Настройка правильных выходных уровней](/views2/1858390/page13/bgd.png)

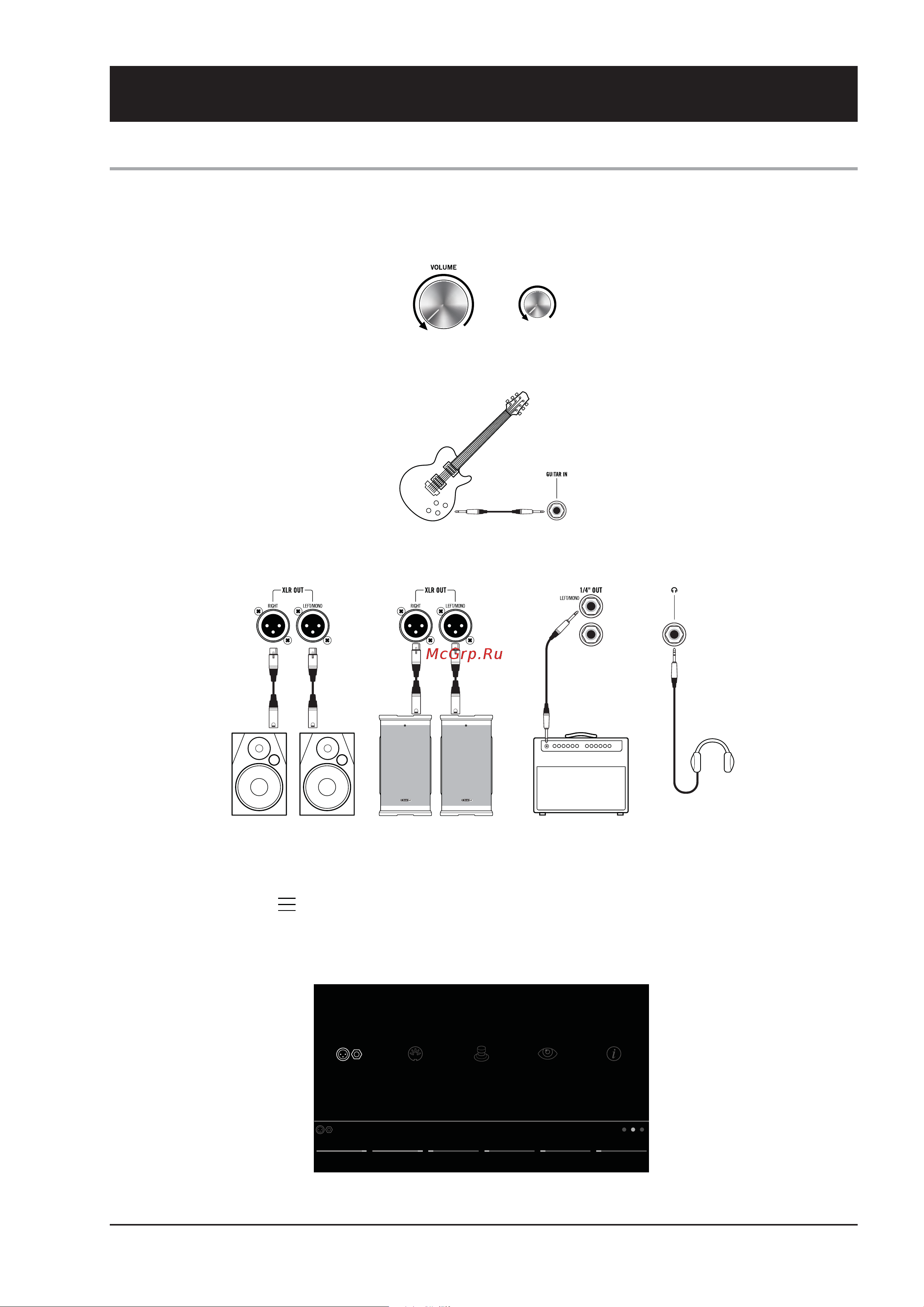

Line6. Helix. Руководство пользователя 13
Принципы работы
Настройка правильных выходных уровней
1. Убедитесь, что регуляторы VOLUME и PHONES установлены в минимальное положение (до упора
влево).
PHONES
{pic 9_1}
2. Подключите гитару к входу Helix GUITAR IN.
{pic 9_2}
3. Подключите выходы Helix к входам своей звуковоспроизводящей системы.
ИЛИ
{pic 9_3}
Уровни сигнала на выходах XLR и TRS процессора Helix следует согласовать с входным уровнем
подключенного оборудования. Если вы используете только наушники, перейдите к шагу 9.
4. Нажмите на кнопку
для перехода в меню.
5. Нажмите на регулятор 6 (Global Settings)
Выведется экранная страница Global Settings:
Ins/Outs
M
IDI/ Tempo
D
isplays
F
ootsw itches Inf
o
Global Setting s
Send/
Return 1
InstrumentInstrumentInstrumentInstrumentLine
Line
Send/
Return 4
Send/
Return 3
Send/
Return 2
1/4”
Outputs
XLR
Outputs
Ins/Outs
Ins/Outs
{pic 9_4}
