Line6. Helix. Руководство пользователя 59
Global Settings > Info
На данной странице отображается номер текущей версии встроенного ПО Helix. Для получения информации об
обновлениях посетите веб-страницу line6.com/support.

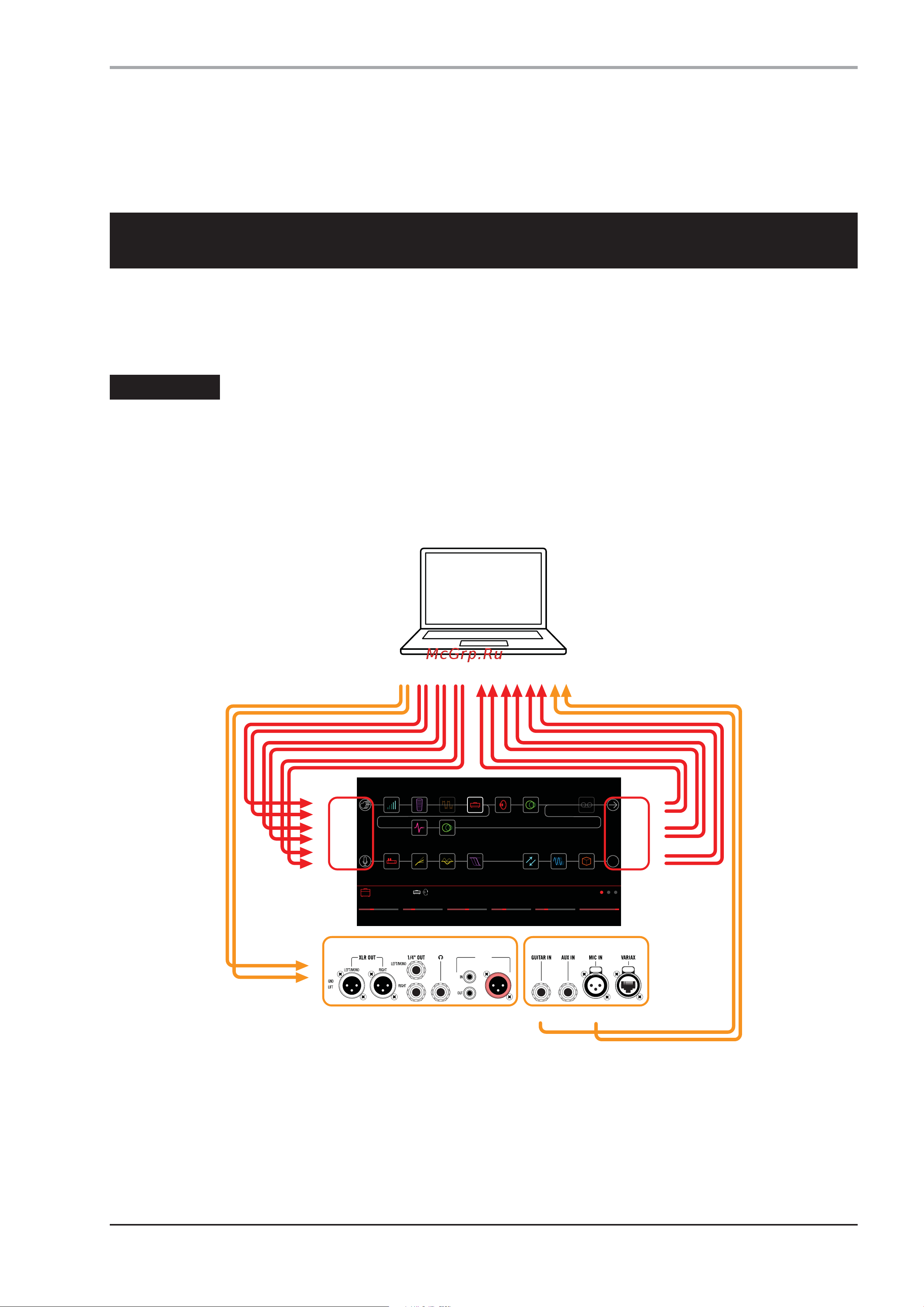

USB аудиоинтерфейс
Процессор Helix может функционировать в качестве многоканального USB 2.0 аудиоинтерфейса с низкой
латентностью стандарта 24 бит/96 кГц, совместимого с компьютерами Windows® и Mac®, а также с iPad®
(требуется опциональный адаптер Apple® Camera Kit) и способного работать со всеми популярными DAW-
программами.
ЗАМЕЧАНИЕ
Для работы с USB аудио на Windows®-компьютерах необходимо скачать с сайта line6.com/software и
установить звуковой драйвер Line 6 Helix ASIO®. Для устройств Mac® или iPad® скачивать драйвер не
требуется.
При выборе значения "Multi" для блоков Input и Output процессора Helix воспроизведение звука через шину
USB 1/2 автоматически будет направляться на выходы Helix XLR, 1/4" и Phones. Это позволяет играть под
аккомпанемент пьес с YouTube™, iTunes® или DAW-программ без обработки усилителями и эффектами Helix.
P
US
H
P
U
S
H
DIGITAL
S/PDIF
AES/EBU
L6 LINK OUT
ВЫХОДЫ HELIX
ВЫХОДЫ USB
1/2 3/4 5/6 7/8
ВХОДЫ USB
1 2 3 4 5 6 7 8
ВХОДЫ HELIX
16B Dream Rig+Vocals
Ch VolPresenceBass MidDriv Te reble
102.53.45.02.53.4
Amp+Cab Stone Age 185
S
S
ВХОД
ВЫХОД
In 3/4 5/6 7/8
In 1/2
Out 1/2 3/4 5/6
Out 7 Out 8
Игра под сопровож-
дение с YouTube
TM
,
iTunes® и т.д.
,
{pic 44_1}
Если настроить DAW-программу на запись трека с входов USB 1/2, можно записывать сигнал, уже обработанный
всеми эффектами Helix, непосредственно на аудиотрек — с мониторингом с нулевой латентностью, поскольку вы
будете слышать обработанный звук непосредственно с Helix еще до того, как сигнал будет записан в компьютер.
Дополнительные входы и выходы USB Helix можно выбрать как через блоки Input и Output, так и через меню
треков DAW-программы, что предоставляет пользователю широкие возможности маршрутизации сигнала без
использования дополнительных внешних устройств — см. далее приведенные примеры.
