Line6. Helix. Руководство пользователя 61
Запись необработанного DI-трека
Ниже описана запись гитары одновременно на два трека DAW-программы, причем один трек будет с захватом
обработки Helix, а второй — необработанный.
1. На странице Helix Global > Ins/Outs > Page 3 установите параметр Re-amp Src (USB 7) в значение
"Guitar".
2. Настройте эффекты Helix; убедитесь, что для блоков Input и Output Helix выбрано значение "Multi".
3. Создайте в DAW-программе два новых аудиотрека:
Один монофонический трек будет использован для записи необработанного сигнала гитары, для него следует
выбрать вход Helix USB 7.
Второй стереофонический трек будет использован для записи сигнала, обработанного Helix; для него следует
выбрать вход Helix USB 1/2.

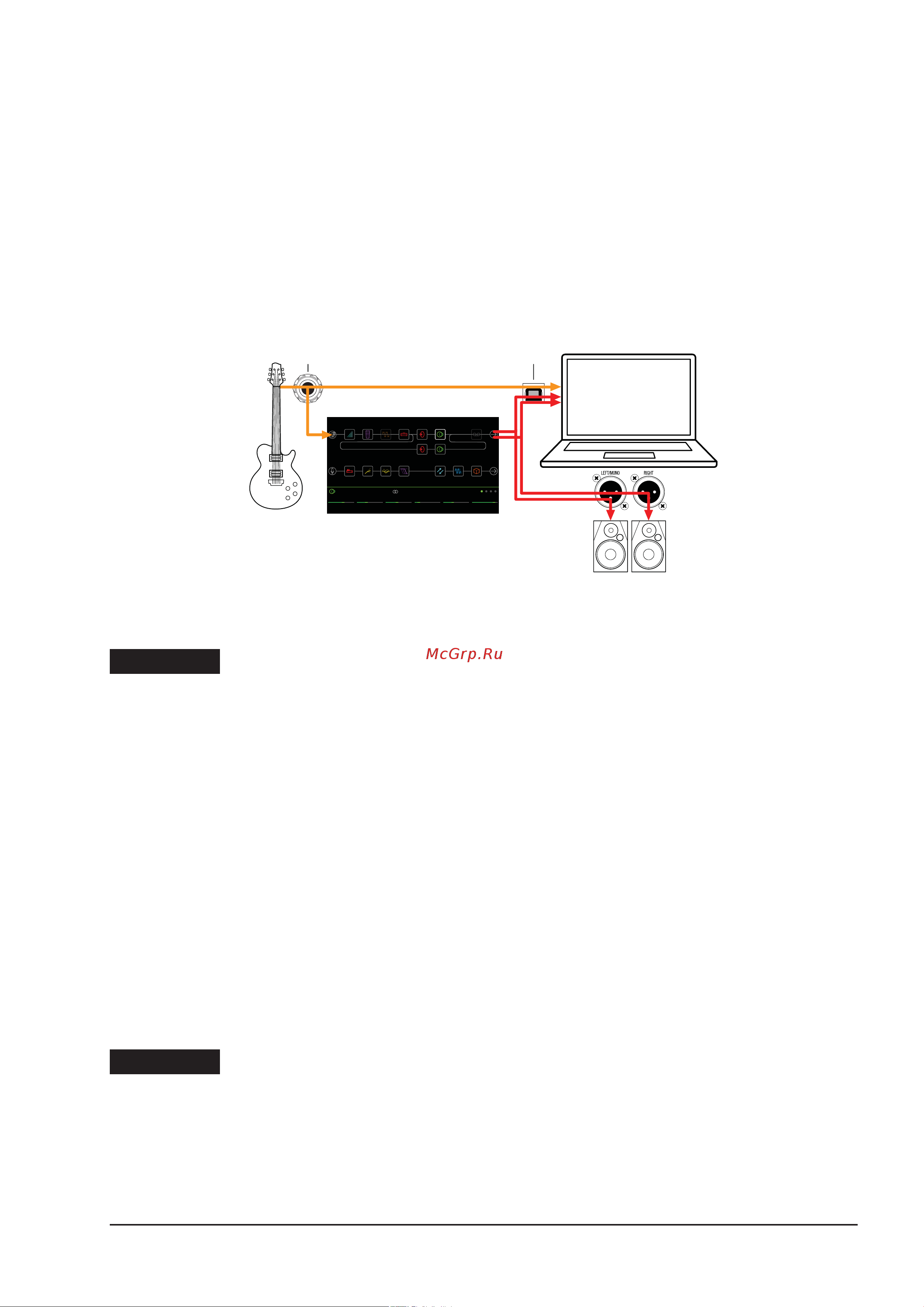

GUITAR IN
USB
НЕОБРАБОТАННЫЙ СИГНАЛ ГИТАРЫ
ОБРАБОТАННАЯ
ТРЕК 1(необрабо-
танная гитара)
ТРЕК 2
(обработанная гитара)
16B Dream Rig Duet
FeedbackTime
[37%]
Delay Harmony Dela y
LevelMixKey S cal e
0.0 dB40%MinorD1/ 8
ГИТАРА
{pic 45_2}
4. Для обоих треков, а также для мастер-выхода DAW-программы, выберите выход Helix USB 1/2 — таким
образом, воспроизведение треков будет происходить через процессор Helix.
ЗАМЕЧАНИЕ
Если параметр выхода стереотрека Helix установить в значение USB 1/2, можно будет прослушивать
обработанный эффектами звук средствами аппаратного мониторинга Helix во время записи. Поэтому для
данной конфигурации отключите программный мониторинг треков DAW-приложения.
5. Установите оба трека DAW-программы на запись, запустите запись и начните играть на гитаре.
Вы будете слышать звук, обработанный эффектами Helix, вместе со всем проектом, а прямой сигнал
гитары будет направляться на отдельный трек для последующей обработки DAW-плагинами. Кроме того,
необработанный трек можно использовать для последующего реампинга (см. следующий раздел).
Реампинг средствами Helix
Если DAW-программа позволяет направлять аудиотреки на отдельные выходы (помимо основных выходов Helix
USB 1/2), используйте описанные ниже шаги для реампинга необработанного трека через эффекты Helix.
1. В DAW-программе выберите для необработанного DI-трека выход, отличный от выхода
Helix USB Out 1/2. В данном примере выберем выходы USB Out 3/4.
2. Создайте в DAW-программе новый стереофонический трек и установите для него вход и выход Helix
USB 1/2. Переименуйте данный трек "Re-amped". Настройте его на запись.
ЗАМЕЧАНИЕ
В некоторых DAW-программах может потребоваться дополнительно включить программный мониторинг для
данного трека, чтобы слышать обработанный Helix сигнал во время воспроизведения проекта. Подробности
должны быть описаны в сопроводительной документации DAW-программы.
