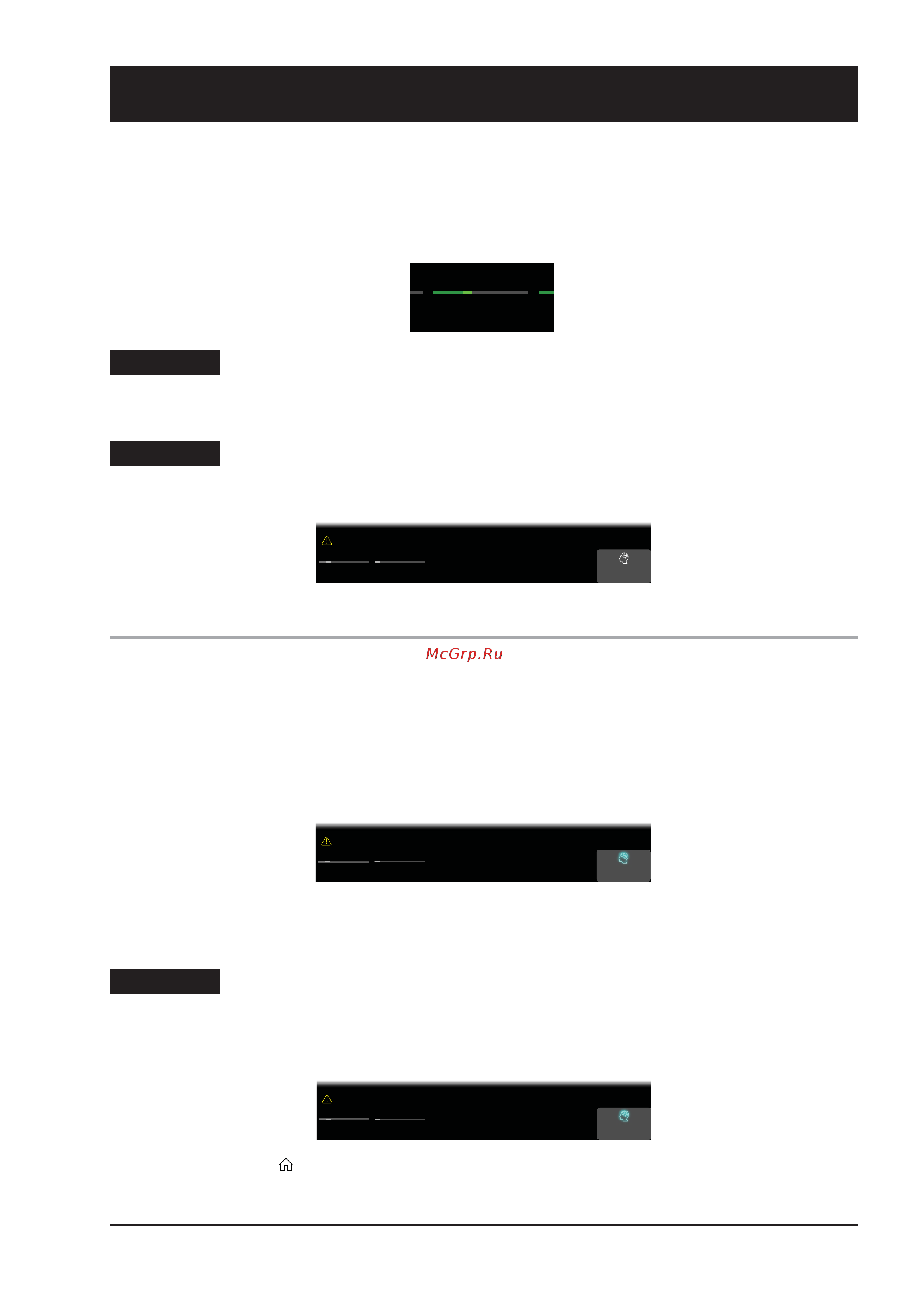

Line6. Helix. Руководство пользователя 47
Назначение контроллеров
Процессор Helix предлагает множество опций для управления звучанием в реальном времени. Наиболее
часто используемая — это встроенная педаль экспрессии, которая чаще всего назначается на эффект вау или
управление громкостью. Однако пользователь также может назначать ножные переключатели на выбор одного
из двух альтернативных значений одного или нескольких параметров, управлять параметрами с внешних
MIDI-устройств или даже с помощью регуляторов Volume и Tone гитар JT Variax или Variax Standard.
Если на тот или иной параметр был назначен контроллер, значение выделяется белым цветом и отображается в
квадратных скобках:
Feedback
[37%]
{pic 34_1}
ЗАМЕЧАНИЕ
При добавлении блока Wah или Pitch Wham он автоматически назначаются на педаль экспрессии EXP1.
При добавлении блока Volume Pedal или Pan он автоматически назначаются на педаль экспрессии EXP2.
ЗАМЕЧАНИЕ
Пресет может содержать до 64 назначений контроллеров. При попытке создать еще одно назначение на
дисплей выводится сообщение об ошибке "Too many controller assignments!":
Learn
Controller
Paramete r
Feedback
Controller
None
Too many controller assignments !
{pic 34_2}
Быстрое назначение контроллеров
1. Находясь на домашней странице, нажмите и удерживайте регулятор нужного параметра в течение 2
секунд.
Процессор Helix перейдет в режим Controller Assign и выведет соответствующий параметр над регулятором
1 (Parameter).
2. Нажмите на регулятор 6 (Learn Controller).
Пиктограмма на дисплее загорится голубым цветом и выведется сообщение "Move/use controller to learn...":
Learn
Controller
Paramete r
Feedback
Controller
None
L
This MIDI CC# is reserved for global functions !
{pic 34_3}
3. Нажимайте на педаль экспрессии, вращайте регуляторы Volume/Tone подключенной гитары Variax,
нажимайте на ножные переключатели, посылайте сообщения MIDI CC с внешней MIDI-клавиатуры и т.д.
Название контроллера отображается над регулятором 2 (Controller).
ЗАМЕЧАНИЕ
Процессор Helix использует особые зарезервированные сообщения MIDI CC для управления глобальными
функциями. Данные сообщения CC нельзя использовать для пользовательских назначений. При попытке
переназначить сообщение СС, зарезервированное для управления глобальными функциями, на дисплей
выводится следующее сообщение:
Learn
Controller
Paramete r
Feedback
Controller
None
L
This MIDI CC# is reserved for global functions !
{pic 34_4}
4. Нажмите на кнопку для возврата на домашнюю страницу.
