16
Packliste
Maschinenmontage

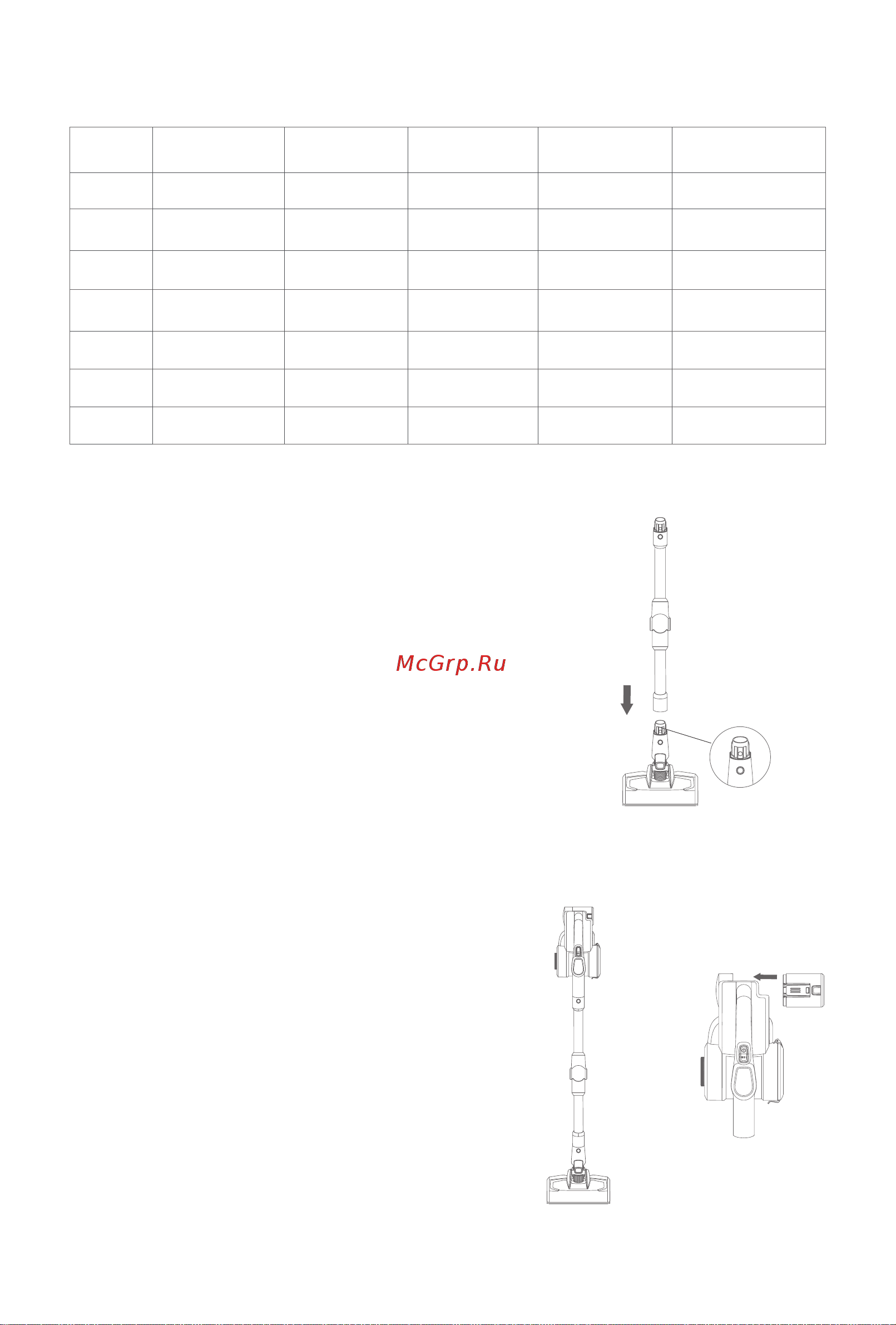

Installation des elektrischen Bodenkopfes
und des Metallrohrs
Halten Sie während des Anschlusses die elektrische
Bürste mit der linken Hand in die angegebene
Richtung, führen Sie das Metallrohr mit der rechten
Hand senkrecht in den Kopf des Bodens ein, richten
Sie es mit der leitenden Nadel aus und drücken Sie
den Griff bis 'ein "Klicken" ist zu hören.
Achtung: Halten Sie den Griff und den Bodenkopf in die
gleiche Richtung. Die leitende Nadel muss mit der Fassung
ausgerichtet sein.
Wenn während des Verpackens, Lagerns oder
Reinigens der elektrische Bodenkopf entfernt werden
muss, drücken Sie den Bürstenentriegelungsknopf
wie in der Abbildung gezeigt und ziehen Sie den
elektrischen Bodenkopf in die in der Abbildung
gezeigte Richtung.
Batteriebaugruppe und Handstaubsauger.
Batteriemontage: Halten Sie den Handstaubsauger
in einer Hand, halten Sie die Batterie in der anderen
Hand, richten Sie die Führungsnut auf das Gehäuse,
schieben Sie die Batterie in Pfeilrichtung (siehe
Abbildung) und ziehen Sie dann die Batterie nach der
Installation, um sicherzustellen, dass sie sich nicht
löst.
Name Handstaubsauger
Elektrischer
Bodenkopf
Elektrischer
Matratzenkopf
Elektrischer
Matratzenkopf
Elektrischer
Matratzenkopf
Menge 1 1 1 1 1
Name Weiche Bürste
Unterstützung
laden
Anschluss
Ausziehbarer
Schlauch
Flexibles Metallrohr
Menge 1 1 1 1 1
Name Teppichrolle Adapter Schraube Expansionsrohr Batterieladehalter
Menge 1 1 2 2 1
Name Zubehörhalter Metallrohr oben Metallrohr unten Ladeständerbasis Bedienungsanleitung
Menge 1 1 1 1 1
