Jimmy H9Pro [6/84] Assemble the electric floorhead and metal tube
![Jimmy H9Pro [6/84] Assemble the electric floorhead and metal tube](/views2/1858809/page6/bg6.png)
4
Packing List
Main-body Assembly
Assemble the electric oorhead and
metal tube

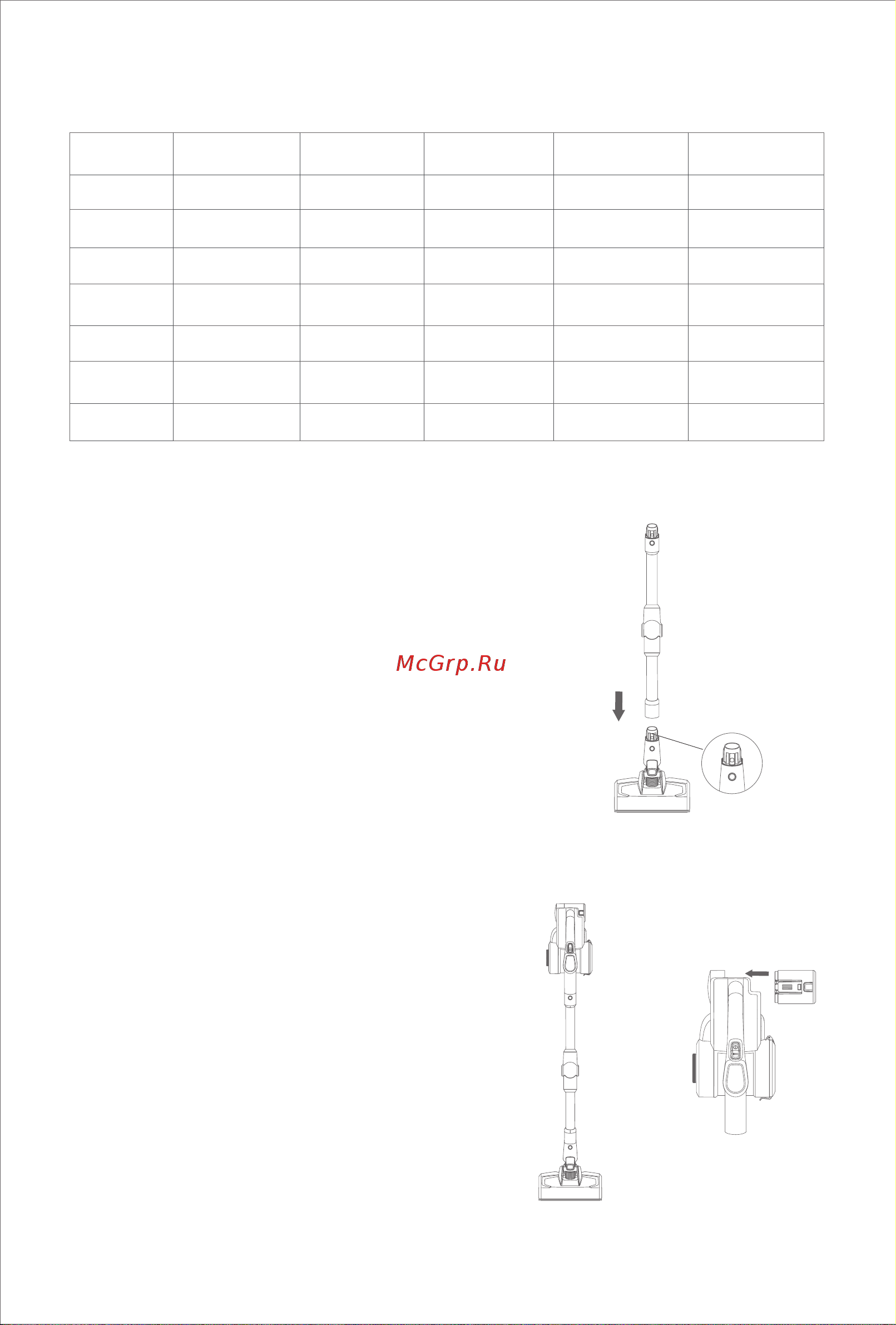

Hold the oor head with left hand, use right hand
to insert the metal tube vertically into oor head,
align with the conductive needle, press the
handle until a “click” sound is heard.
Attention:Keep the handle and oor head in the same
direction, conductive needle shall align with the socket.
When packing, storing or cleaning, if the electric
oorhead needs to be removed, press the brush
release button as shown in the picture and pull
the electric oorhead in the direction shown in
the picture.
Assemble battery pack and handheld
vacuum Cleaner
Assembly of battery pack: hold the hand-held
vacuum cleaner in one hand, hold the battery
pack in the other hand, aim at the guiding
groove on the body, slide in the battery pack
according to the arrow direction shown in the
picture, and then pull the battery pack after
installation to make sure it does not get loose.
Attention: when the vacuum cleaner is long idled, please
remove the battery, pack the machine and store it in
a cool and dry place, avoid direct sunlight or humid
environment.
Part Name
Handheld
vacuum
ElectricFloor
head
Electric mattress
head
2-in-1 upholstery
tool
2-in-1 crevice tool
Quantity 1 1 1 1 1
Part Name Soft brush Carpet brushrol Connector Stretch hose Flexible metal tube
Quantity 1 1 1 1 1
Part Name Charging holder Adaptor Screw expansion pipe
Battery charge
holder
Quantity 1 1 2 2 1
Part Name
Accessories
holder
Metal tube upper Metal tube lower
Charge stand
base
Instruction
manual
Quantity 1 1 1 1 1
