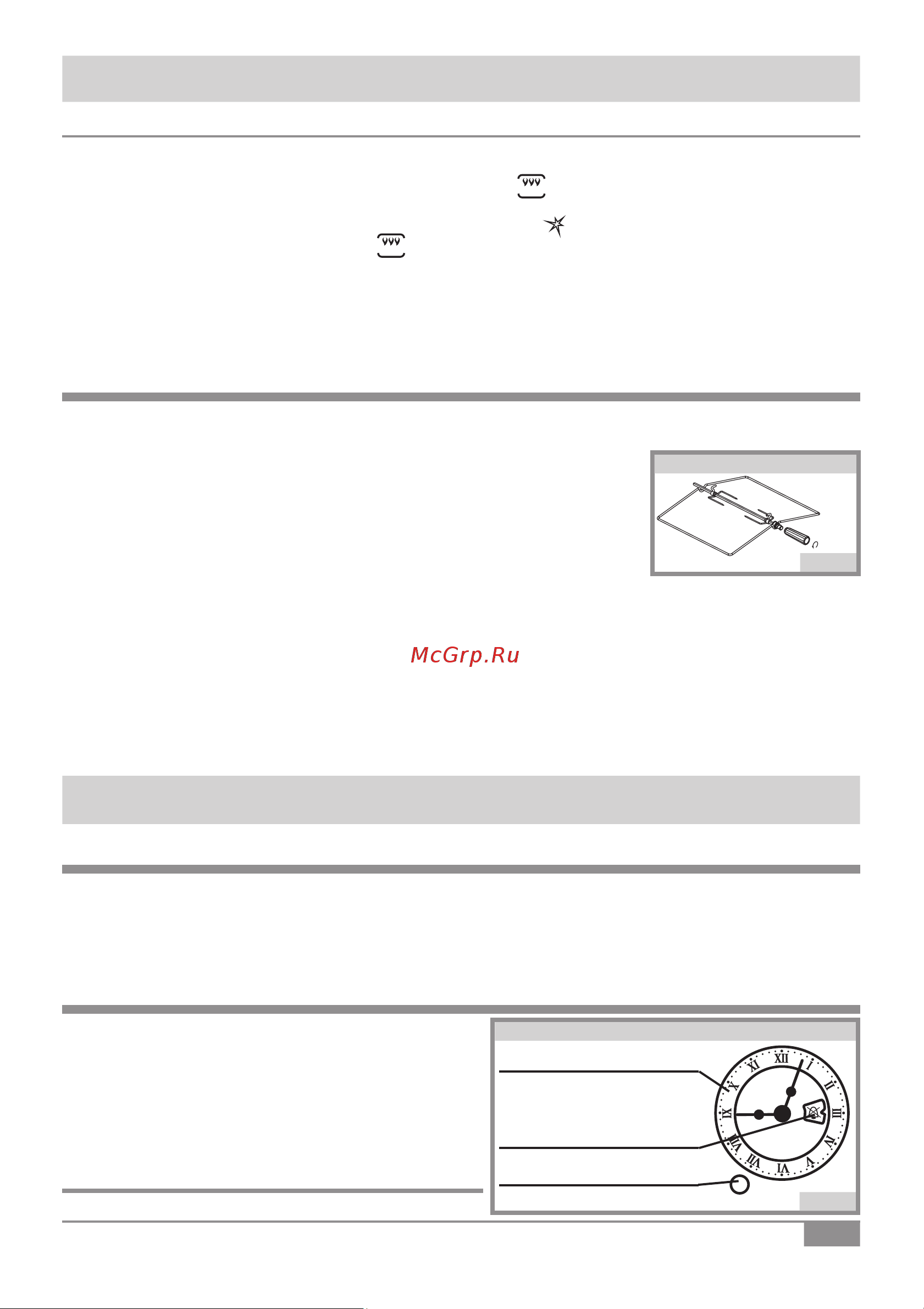

RU Руководство по эксплуатации GM241 00 000 РЭ U
9
ВНИМАНИЕ! При зажигании горелки духовки спички в запальное отверстие не бро-
сать. Это может привести к ухудшению зажигания горелки.
11.2.2. Зажигание горелки гриля
1. Открыть дверцу духовки.
2. Поднести зажжённую спичку к горелке гриля, нажать и повернуть рукоятку управления тер-
морегулятором по часовой стрелке до положения « », дождаться появления пламени.
Для плит с электророзжигом - нажать и удерживая нажатой повернуть рукоятку управления
терморегулятором по часовой стрелке в положение «
», дождавшись появления пламени
перевести рукоятку в положение « ».
3. После появлении пламени, для срабатывания устройства безопасности, удерживать руко-
ятку в течение 10 секунд.
4. Отпустить рукоятку и убедиться, что пламя не погасло, закрыть дверцу.
5. Если горелка погасла, повернуть рукоятку в положение «закрыто» и, подождав примерно 1
минуту, повторить зажигание.
12. ВЕРТЕЛ
■ Плиты комплектуются вертелом со съёмной рукояткой (рис.8). При установке и извлечении
вертела необходимо использовать рукоятку, которая накручивается на резьбовую втулку.
■ Для использования вертела необходимо:
1. Установить в средние направляющие духовки рамку вертела.
2. Поместить на ось вертела между вилками продукт, который Вы
хотите приготовить, переместить его к центру вертела и закрепить
вилки вертела винтами. Винты взять из пакета с комплектующими.
3. Промазать продукт подсолнечным маслом, или размягченным
сливочным маслом, или соусом.
4. Вставить острый конец штока вертела во втулку электропривода,
а второй установить на рамку вертела.
5. Поместить снизу поддон для сбора сока и жира с добавлением небольшого количества
воды.
6. Разжечь горелку гриля.
7. Включить привод вертела нажатием кнопки на панели управления, при этом загорается
лампа освещения.
8. Закреплённый на штоке продукт должен находиться точно под горелкой гриля.
Во время приготовления дверца должна быть закрыта, рукоятка должна быть снята.
ВНИМАНИЕ! Принудительное ручное вращение вертела с электроприводом запре-
щено!
13. ТАЙМЕР МЕХАНИЧЕСКИЙ
■ Таймер применяется для установления временного интервала приготовления пищи и звукового
оповещения.
■ Для установки таймера на определенное время необходимо повернуть ручку из положения
«О» до «60» и, вращая в обратную сторону, установить на необходимую отметку времени, через
которое раздастся звонок.
14. ЧАСЫ - ТАЙМЕР
■ Часы-таймер применяются для отображения
текущего времени, для установки временного
интервала приготовления пищи и звукового
оповещения. Включение часов-таймера
осуществляется при подключении плиты к
электрической сети с номинальным напряжением
230 В.
14.1. Установка текущего времени:
■ Текущее время установить после подключения
!
рис. 8
Вертел
!
Режим работы
Циферблат
таймера
Ручка управления
часами - таймером
рис. 9
Часы - таймер
