RU Руководство по эксплуатации GM241 00 000 РЭ U
3
сторон - не менее 20 мм. Расстояние от поверхности решётки плиты до элементов кухонного обо-
рудования, расположенных над плитой, должно быть не менее 1 м.
■ Мебель, верх которой выше рабочей поверхности стола плиты, а также кухонные полотенца,
шторы и т.п. должны находиться на безопасном расстоянии, исключающем их воспламенение.
■ Плиту запрещается перемещать за ручку дверцы духов-
ки. Рекомендуется при перемещении плиты поддерживать
ее за верхнюю часть духовки, при приоткрытой дверце ду-
ховки.
■ Установка щитка на плиту, не укомплектованную крыш-
кой, производить путем крепления к столу двумя винтами
и гайками (см. рис. 1). Винты и гайки для крепления щитка
находятся в пакете с комплектующими.
■ Установка щитка на плиты моделей стиля 1E6 путем
крепления к столу двумя винтами. Винты находятся
в пакете с комплектующими.
■ Перед эксплуатацией установите плиту горизон-
тально. Если ваша плита оснащена регулируемыми
опорами, необходимо:
1. Положить плиту на пол, на одну из боковых
сторон.
2. Ввернуть опоры в места установки опор, пред-
варительно выставив их на нужную высоту.
3. Установить плиту на опоры и поставить
на постоянное место, где она будет
эксплуатироваться.
4. Отрегулировать высоту плиты, зафиксировав
положение опор контргайками. Качание плиты
не допускается.
4. ПОДСОЕДИНЕНИЕ
Подключение газа возможно с помощью гибкой подводки.
Перед подключением проверить, соответствуют ли условия подключения (вид газа и
давление газа) настройкам плиты. Параметры настроек плиты приведены в табличке,
расположенной на задней поверхности плиты.
■ При подключении плиты, для создания герметичности, следует между рампой и подводкой для
газа установить газовый фильтр. Газовый фильтр находится в пакете с комплектующими.
4.1. ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО ПРИСОЕДИНИТЕЛЬНОГО РУКАВА
■ При подсоединении с помощью гибкого присоединительного рукава должны быть соблюдены
следующие требования:
- выбранный гибкий присоединительный рукав должен иметь сер-
тификат соответствия и документ, указывающий дату изготовления,
срок службы и замены;
- гибкий присоединительный рукав должен быть доступен для осмо-
тра по всей длине;
- гибкий присоединительный рукав не должен проходить в зоне горя-
чего воздуха дымохода и касаться задней стенки плиты (рис. 4);
- гибкий присоединительный рукав не должен ничем пережиматься,
иметь перегибы и испытывать растягивающие усилия;
- если гибкий присоединительный рукав имеет повреждения, он должен заменяться целиком,
ремонт недопустим.
!

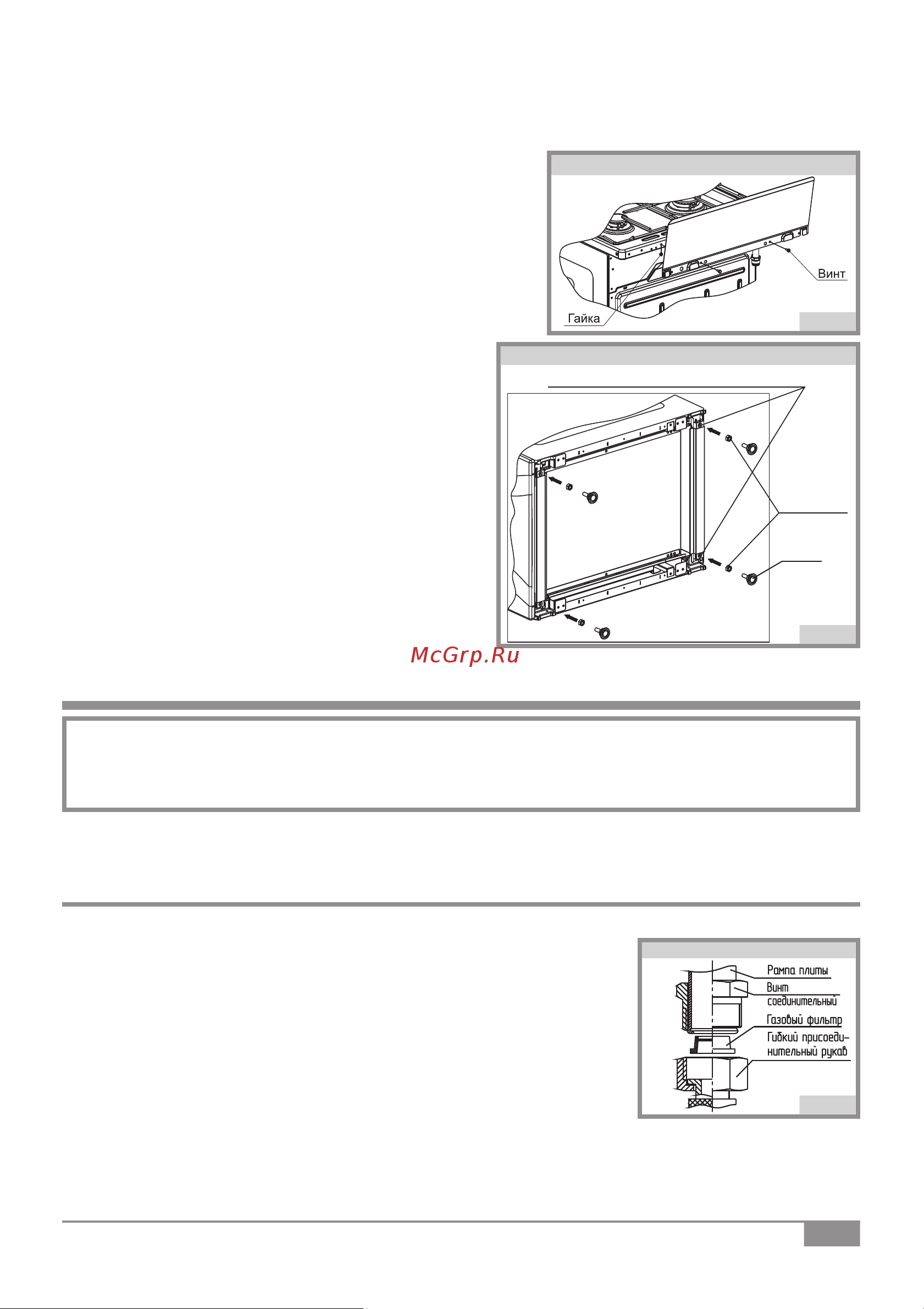

рис. 3
Гибкое подсоединение
рис. 1
Установка щитка
рис.2
опора
места для установки регулируемых опор
контргайка
Установка регулируемых опор (вид снизу)
