113
Avtrekksversjon
Dampene føres ut i friluft gjennom et avløpsrør som er festet til
koblingsflensen.
MERK!
Avløpsrøret er ikke medlevert, men må kjøpes separat.
Diameteren i avløpsrøret må tilsvare diameteren på
tilslutningsringen.
MERK!
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være
skarpere enn 90°).
! Unngå drastiske endringer i rørets tverrsnitt.
Filterversjon
Luften som suges opp blir renset, og fett og lukter fjernes før den
føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne
versjonen, er det nødvendig å installere et ekstra filtersystem
basert på aktivt kull.
Luftrenser
Dette produktet er også utstyrt med Luftrenser (B) med HEPA-
filter. Denne luftrenseren er adskilt fra Røykavtrekket (A). Luften
som trekkes inn av luftrenseren vil tømmes for samtlige urenheter
som passerer gjennom HEPA-filteret (High Efficiency Particulate
Air), som med sin svært høye filtreringsgrad (F8) fanger opp alle
urenheter som er mindre enn 0,1 mikron, uavhengig av om det er
støv, pollen, bakterier osv. Den rensede luften vil deretter føres ut i
omgivelsene.
Montering
Denne typen avtrekk skal festes i taket.
Dette produktet er svært tungt. Flytting og installasjon av
kjøkkenventilatoren må derfor utføres av to eller flere
personer.
Før installasjonen:
• Kontroller at produktet har passe størrelse i forhold til plassen
du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom
ventilatoren er utstyrt med dette/disse. (se også tilhørende
paragraf). Dette/disse gjenmonteres bare om man vil bruke
ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser
med skruer, garantipapir, o.s.v.) inne i ventilatorhetten etter
transporten. Ta det i så fall ut og ta vare på det.
Ventilatorhetten er utstyrt med festeplugger som passer til de fleste
vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker
kontrollere for å forsikre deg om at disse materialene egner seg til
din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle
ventilatorhettens vekt.
Funksjon
Hetten har to funksjonsmoduser Røykavtrekk (A) og Luftrenser
med HEPA-filter (B).
De to modusene bruker to forskjellige motorer og hetten er
programmert på en måte som gjør det umulig å aktivere de to
funksjonsmodusene samtidig. Se også kapittel “Styring av prioritert
motor mellom Røykavtrekk (A) og Luftrenser (B)”

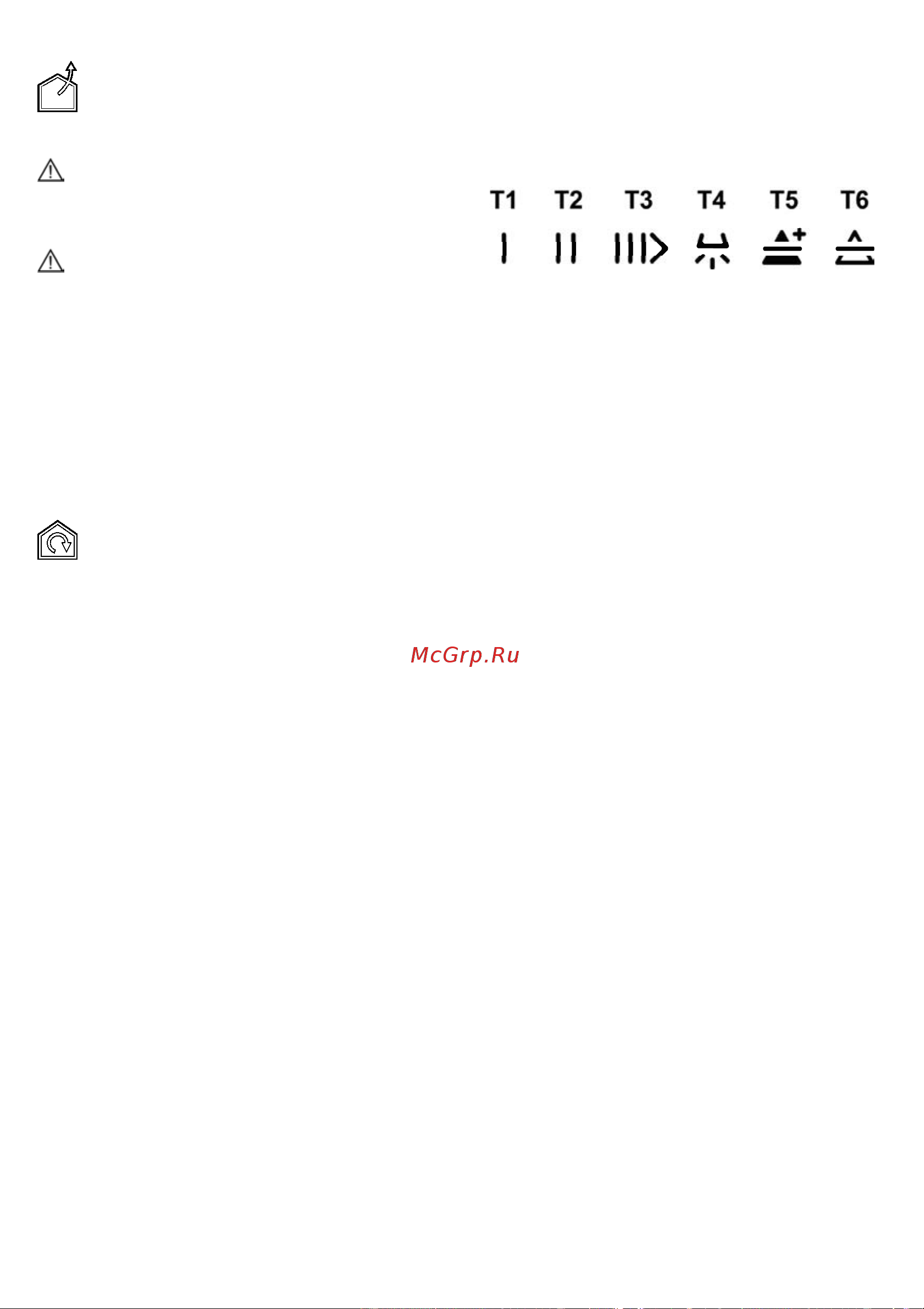

T1: Tast for hastighetsvalg 1 - RØYKAVTREKK (A)
Trykk for å aktivere lav hastighet (avtrekkseffekt). Trykk igjen for å
slå av avtrekket.
T2: Tast for hastighetsvalg 2 RØYKAVTREKK (A)
Trykk for å aktivere medium hastighet (avtrekkseffekt). Trykk igjen
for å slå av avtrekket.
T3: Tast for hastighetsvalg 3 og “BOOST” RØYKAVTREKK
(A)
Trykk én gang for å aktivere høy hastighet (avtrekkseffekt). Trykk
en gang til for å gå til "BOOST” avtrekkshastighet. LED-lampen T3
begynner å blinke.
Når Booster er slått på kan man gå til første eller andre hastighet
ved å trykke på knappen for ønsket hastighet T1 eller T2,.
Når booster (effektforsterker) er slått på kan man trykke enda en
gang på T3 for å slå av avtrekkshetten.
Etter 5’ vil booster (effektforsterker) slå seg av og tredje hastighet
aktiveres automatisk.
T4:
Tast for ON/OFF lys
Trykk for å aktivere/deaktivere belysning på TOP
T6 Valgtast for lav hastighet - LUFTRENSER (B)
Trykk kort for å aktivere Luftrenser med lav hastighet.
Hold inne lenge (2 sek.) for å aktivere tidsstyrt motormodus. LED-
lampen T6 begynner å blinke og motoren slår seg av automatisk
etter 6 timer. For å starte tidsstyrt modus på et hvilket som helst
tidspunkt trykker man igjen på T6
Trykk igjen på tasten T6 med tidsstyrt modus deaktivert for å slå av
Luftrenseren.
T5 Valgtast for intensiv hastighet LUFTRENSER (B)
Trykk for å aktivere Luftrenser med intensiv hastighet.
Trykk igjen på tasten T5 for å slå av motoren til Luftrenseren.
Merk: Denne hastigheten er alltid tidsstyrt til etter de 40min.
Hastigheten går til første luftrensernivå (som normalt aktiveres
med tasten T6) og 6 timers tidsstyring vil starte automatisk.
“DELAY OFF” motormodus:
Ved å holde tasten T1 / T2 / T3 inne aktiveres automatisk
motorstopp.
Motoren slår seg av etter følgende tidsplan:
