Детали и функции проектора
10
Название Функция
L
Задняя крышка Откройте для подключения потокового
проигрывателя Media Player или другой
видеоаппаратуры.
gg Дополнительная информация
• "Работа с пультом дистанционного управления" стр.25
• "Детали проектора – панель управления" стр.12
• "Фокусировка изображения с помощью ручки фокусировки" стр.37
• "Соединение с источниками видеосигнала" стр.21
• "Подключение наушников" стр.22
• "Установка защитного тросика" стр.58

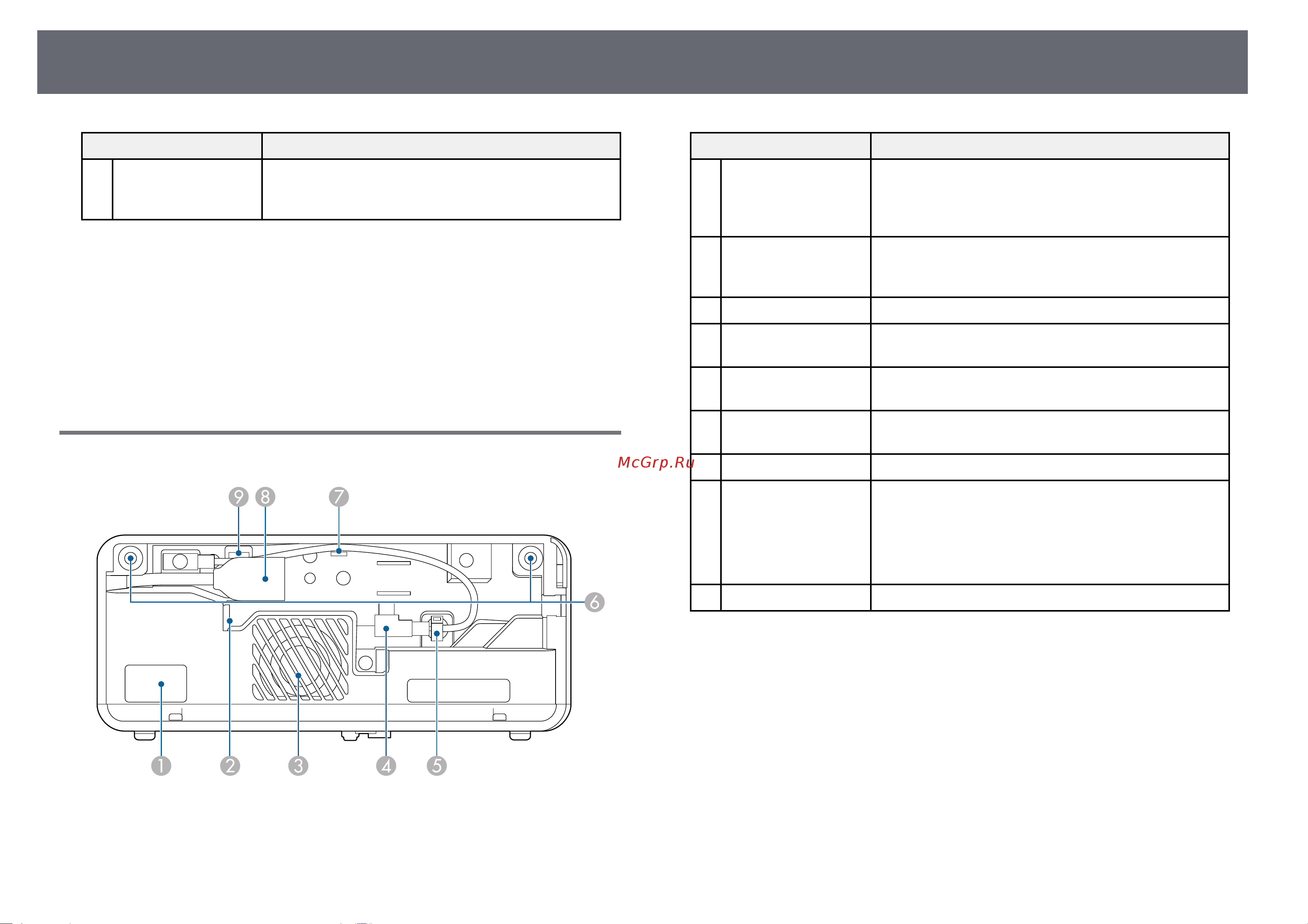

Детали проектора – сзади
Название Функция
A
Приемник сигнала
от пульта
дистанционного
управления
Принимает сигналы от пульта дистанционного
управления.
B
Выходное отверстие
для воздуха
Выходные вентиляционные отверстия служат для
охлаждения потокового проигрывателя Media
Player.
C
Динамик Вывод звука.
D
Кабель USB для
подачи питания
Служит для подключения потокового
проигрывателя Media Player к источнику питания.
E
Кабельный зажим Служит для прокладки и крепления кабеля питания
USB.
F
Отверстия для
задней крышки
Отверстия для установки задней крышки.
G
Кабельный крючок Служит для прокладки кабеля питания USB.
H
Порт HDMI с
кабельным
удлинителем
Служит для ввода видео сигнала от потокового
проигрывателя Media Player или другой
совместимой с HDMI видеоаппаратуры.
Этот проектор поддерживает стандарт HDCP.
Кабельный удлинитель не снимается.
I
Порт Service Этот порт обычно не используется.
gg Дополнительная информация
• "Работа с пультом дистанционного управления" стр.25
• "Соединение с источниками видеосигнала" стр.21
• "Подключение потокового проигрывателя Media Player" стр.19
