Детали и функции проектора
11

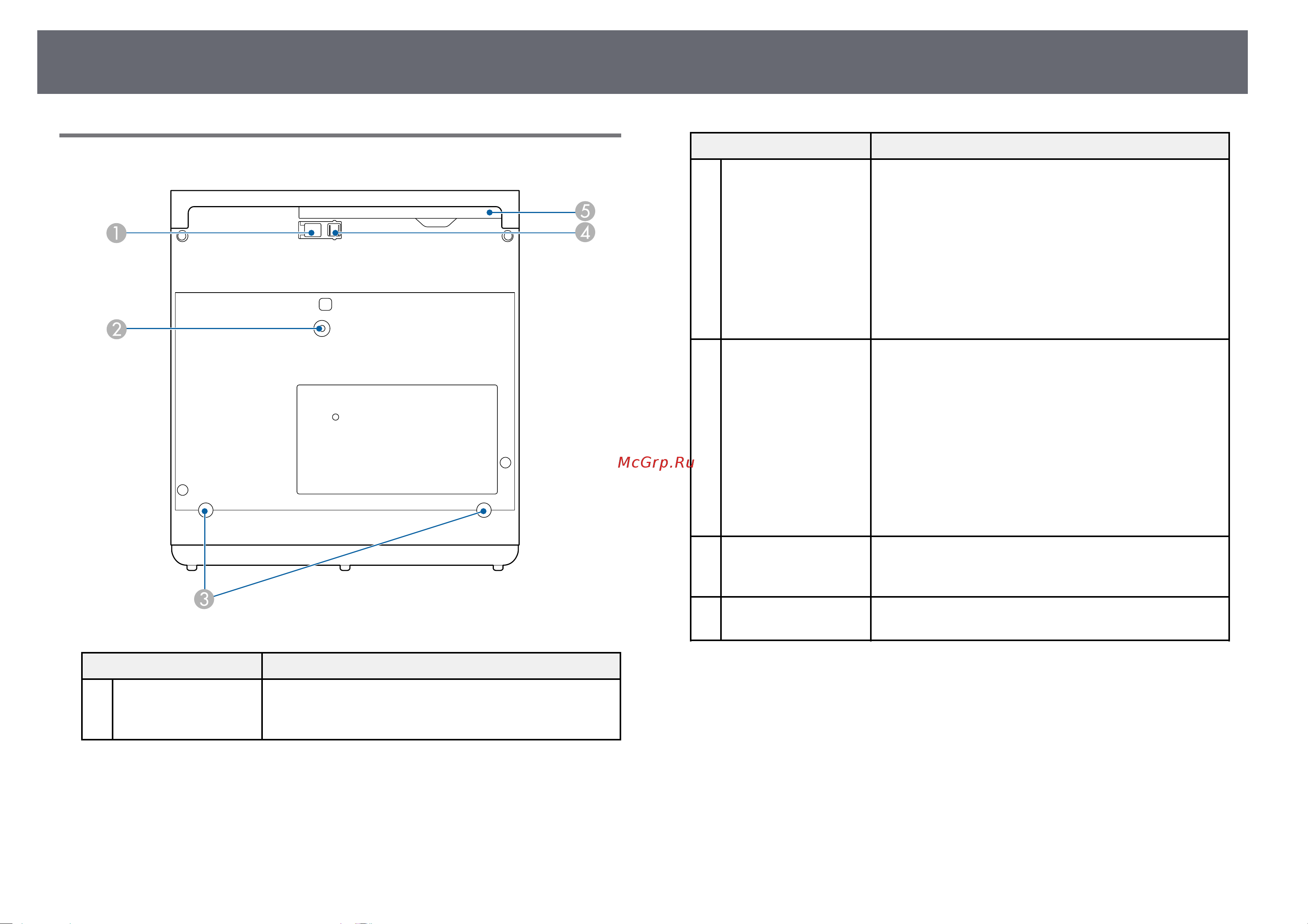

Детали проектора – на основании
Название Функция
A
Рычаг
разблокировки
опоры
Нажмите на рычаг разблокировки опоры, чтобы
отрегулировать высоту передней опоры.
Название Функция
B
Потолочный
монтаж / Точка
крепления
напольной стойки
или Точка
крепления
кронштейна для
монтажа на
осветительный
шинопровод
Место крепления дополнительного потолочного
кронштейна / напольной стойки или кронштейна
для монтажа на осветительный шинопровод.
C
Задняя опора
(Потолочный
монтаж / Точки
крепления
напольной стойки
или Точки
крепления
кронштейна для
монтажа на
осветительный
шинопровод)
Ослабьте эти опоры, повернув их против часовой
стрелки, а затем снимите их и прикрепите
дополнительный потолочный кронштейн /
напольную стойку или кронштейн для монтажа на
осветительный шинопровод.
D
Передняя
регулируемая опора
Если проектор устанавливается на поверхности
(например, на столе), отрегулируйте опору, чтобы
правильно расположить изображение.
E
Крышка воздушного
фильтра
Откройте, чтобы получить доступ к воздушному
фильтру.
gg Дополнительная информация
• "Техническое обслуживание воздушного фильтра и вентиляционных
отверстий" стр.74
• "Настройка высоты изображения" стр.32
