Детали и функции проектора
12

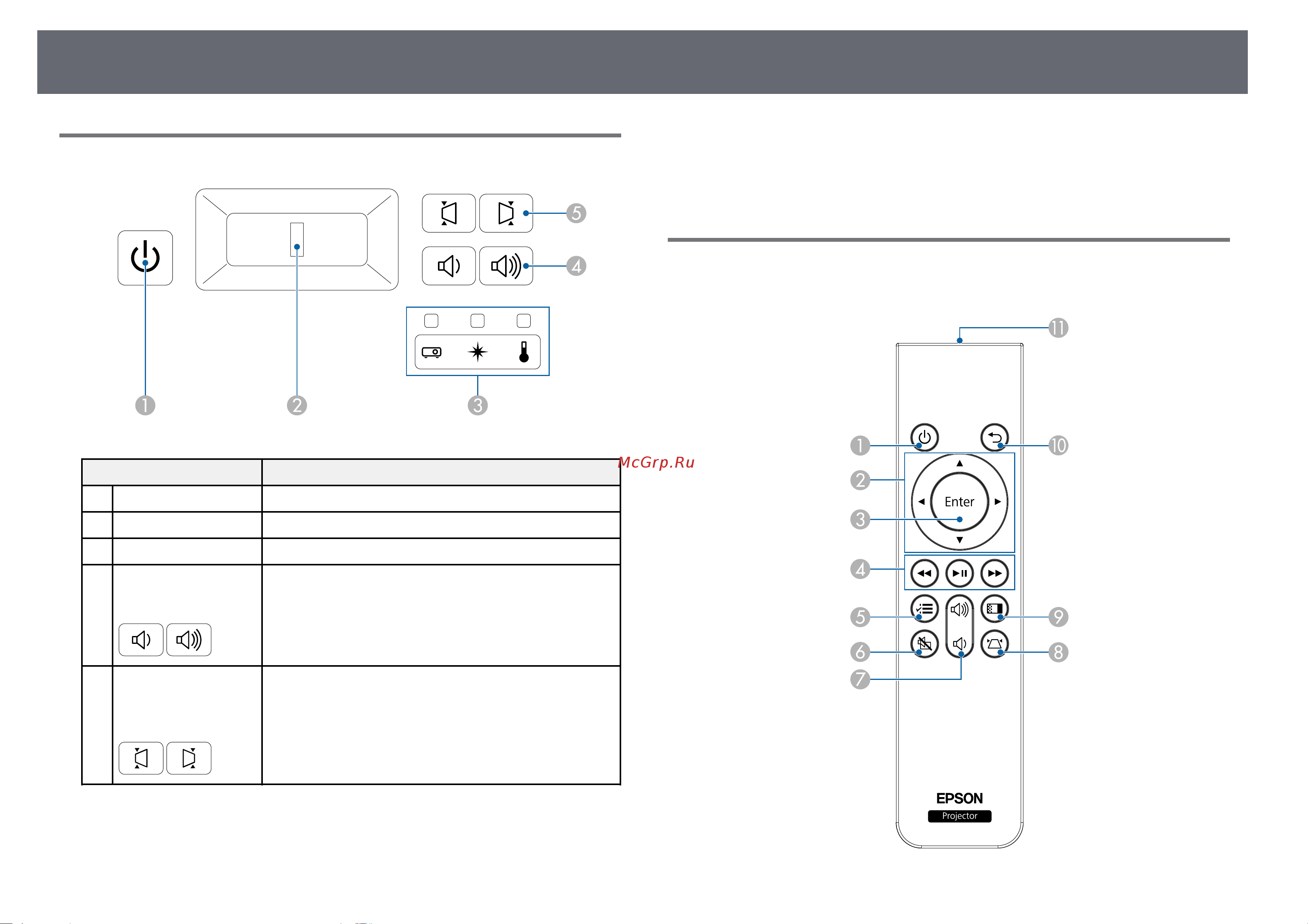

Детали проектора – панель управления
Название Функция
A
Кнопка питания Включение и выключение питания проектора.
B
Ручка фокусировки Служит для фокусировки изображения.
C
Индикаторы Показывает состояние проекционной лампы.
D
Кнопки Volume для
увеличения/уменьше
ния громкости
Регулировка громкости звука динамиков и
наушников.
Кроме того, можно управлять громкостью
устройств ауд. Bluetooth, подключенных к
проектору.
E
Кнопки коррекции
горизонтальных
трапецеидальных
искажений
Отображается экран Корр-ия трапеции, на
котором можно выполнить коррекцию
трапецеидальных искажений.
gg Дополнительная информация
• "Состояние индикаторов проектора" стр.78
• "Горизонтальная коррекция формы изображения с помощью кнопок
коррекции горизонтальных трапецеидальных искажений" стр.33
• "Включение проектора" стр.28
• "Фокусировка изображения с помощью ручки фокусировки" стр.37
• "Управление громкостью с помощью кнопок громкости" стр.51
