Детали и функции проектора
9
В следующих разделах описываются детали проектора и их функции.
gg Дополнительная информация
• "Детали проектора – спереди/сверху" стр.9
• "Детали проектора – сзади" стр.10
• "Детали проектора – на основании" стр.11
• "Детали проектора – панель управления" стр.12
• "Детали проектора – пульт дистанционного управления" стр.12

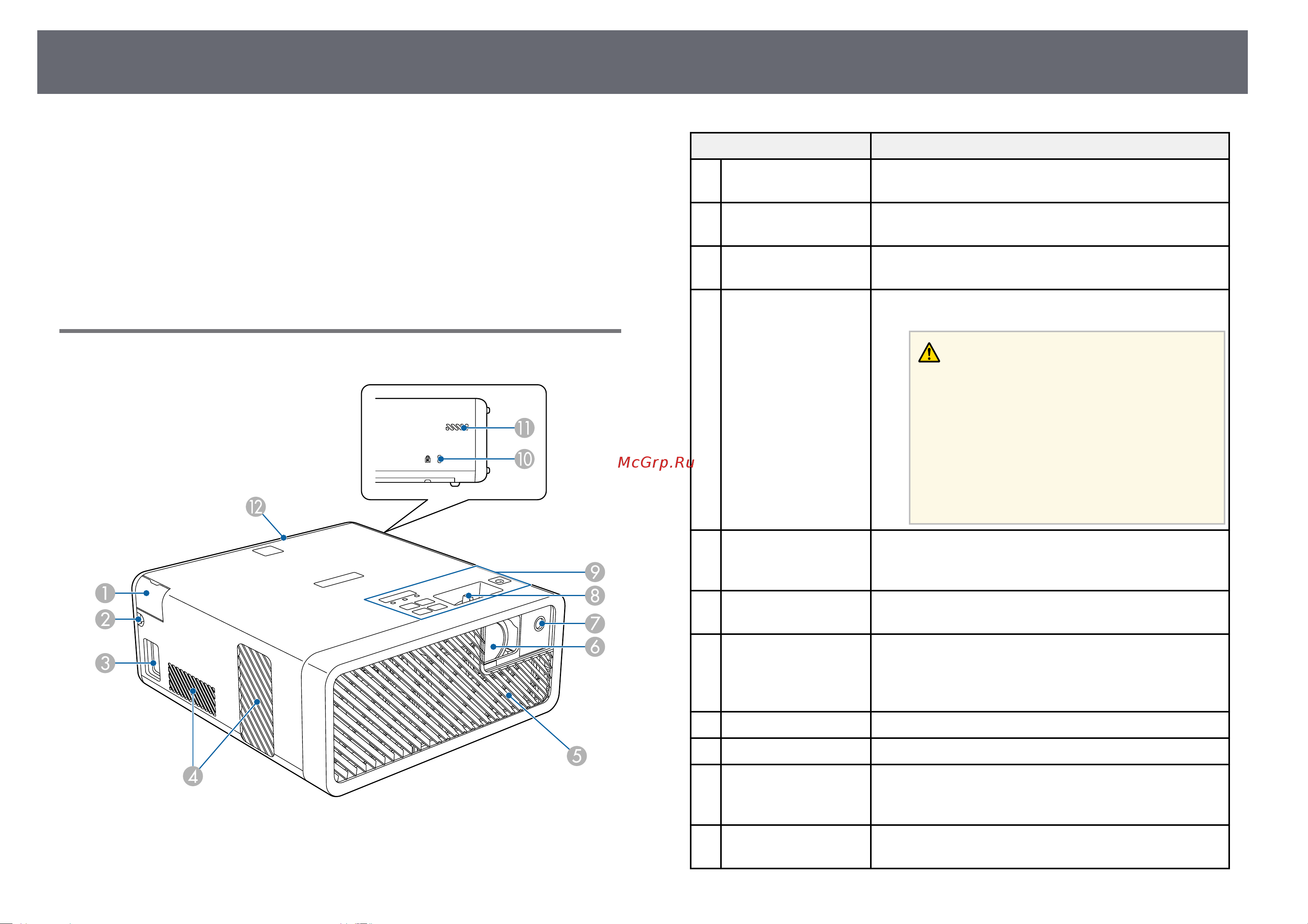

Детали проектора – спереди/сверху
Название Функция
A
Крышка порта
Audio Out
Откройте для подключения наушников.
B
Путь прокладки
кабеля
Отверстие для прокладки кабеля HDMI,
соединяющего проектор с видеоаппаратурой.
C
Вход для подачи
питания
Служит для подключения кабеля питания.
D
Выходные отверстия
для воздуха
Выходные вентиляционные отверстия служат для
внутреннего охлаждения проектора.
Предостережение
Не приближайте к этому отверстию лицо и
руки и не ставьте перед ним предметы,
которые могут испортиться от нагрева
выходящим из отверстия воздухом.
Горячий воздух из выходного
вентиляционного отверстия может стать
причиной ожогов, деформации или
несчастных случаев.
E
Отверстие
воздухозаборника
(воздушный фильтр)
Служит для забора воздуха для внутреннего
охлаждения проектора.
F
Окно
проецирования
Изображения проецируются через объектив,
расположенный внутри проектора.
G
Приемник сигнала
от пульта
дистанционного
управления
Принимает сигналы от пульта дистанционного
управления.
H
Ручка фокусировки Служит для фокусировки изображения.
I
Панель управления Используется для управления проектором.
J
Гнездо защиты Гнездо защиты поддерживается системой
Microsaver Security System производства компании
Kensington.
K
Отверстие
воздухозаборника
Служит для забора воздуха для внутреннего
охлаждения проектора.
