Извлечение и установка компонентов
ПРИМЕЧАНИЕ: Изображения, приведенные в этом документе, могут отличаться от вашего компьютера в зависимости
от заказанной конфигурации.

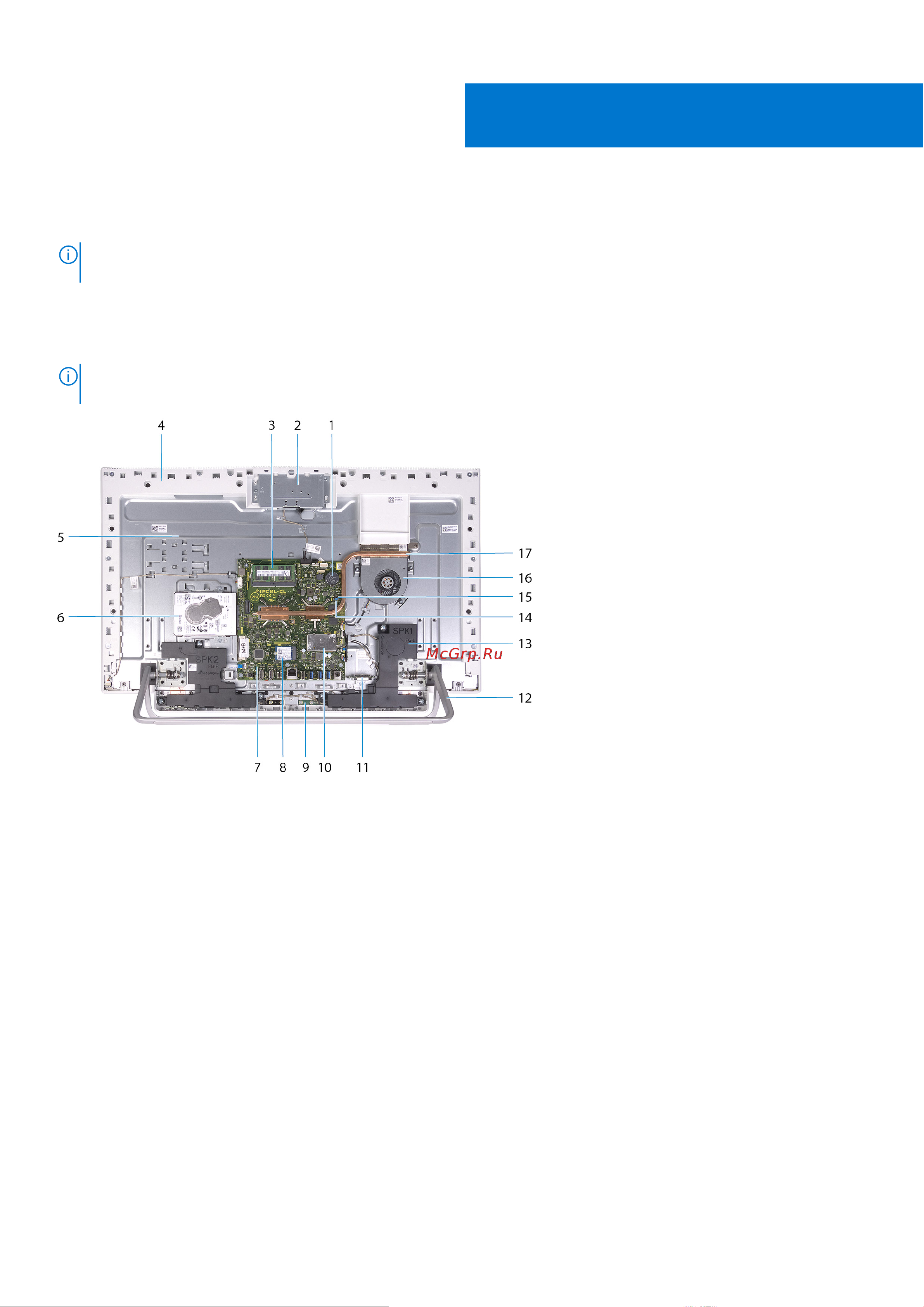

Внутренние компоненты компьютера
ПРИМЕЧАНИЕ: Внешний вид радиатора может отличаться в зависимости от заказанной конфигурации графической
подсистемы.
1. батарея типа «таблетка»
2. выдвижная камера в сборе
3. модули памяти
4. основная панель
5. основание дисплея в сборе
6. жесткий диск
7. системная плата
8. твердотельный накопитель
9. микрофоны (2)
10. экран платы беспроводной сети
11. устройство чтения карт памяти
12. подставка
13. динамики (2)
14. перемычка сброса пароля
15. перемычка очистки КМОП
16. вентилятор
17. радиатор
