Dell Inspiron 7700-8518 [40/70] Установка антенн

ПРИМЕЧАНИЕ: Запомните, как уложены антенные кабели, прежде чем извлечь их из направляющих. Запомните также

расположение антенных модулей, указанных на основании дисплея в сборе как ANT-B (черный) и ANT-W (белый).

Действия

1. Извлеките антенные кабели из направляющих на основании дисплея в сборе.

2. Открутите два винта (M2x2,5), которыми антенные модули (2) крепятся к нижней панели.

3. Аккуратно отделите медную фольгу, фиксирующую антенные кабели (2) на нижней панели.

4. Снимите антенные модули с нижней панели.

Установка антенн

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

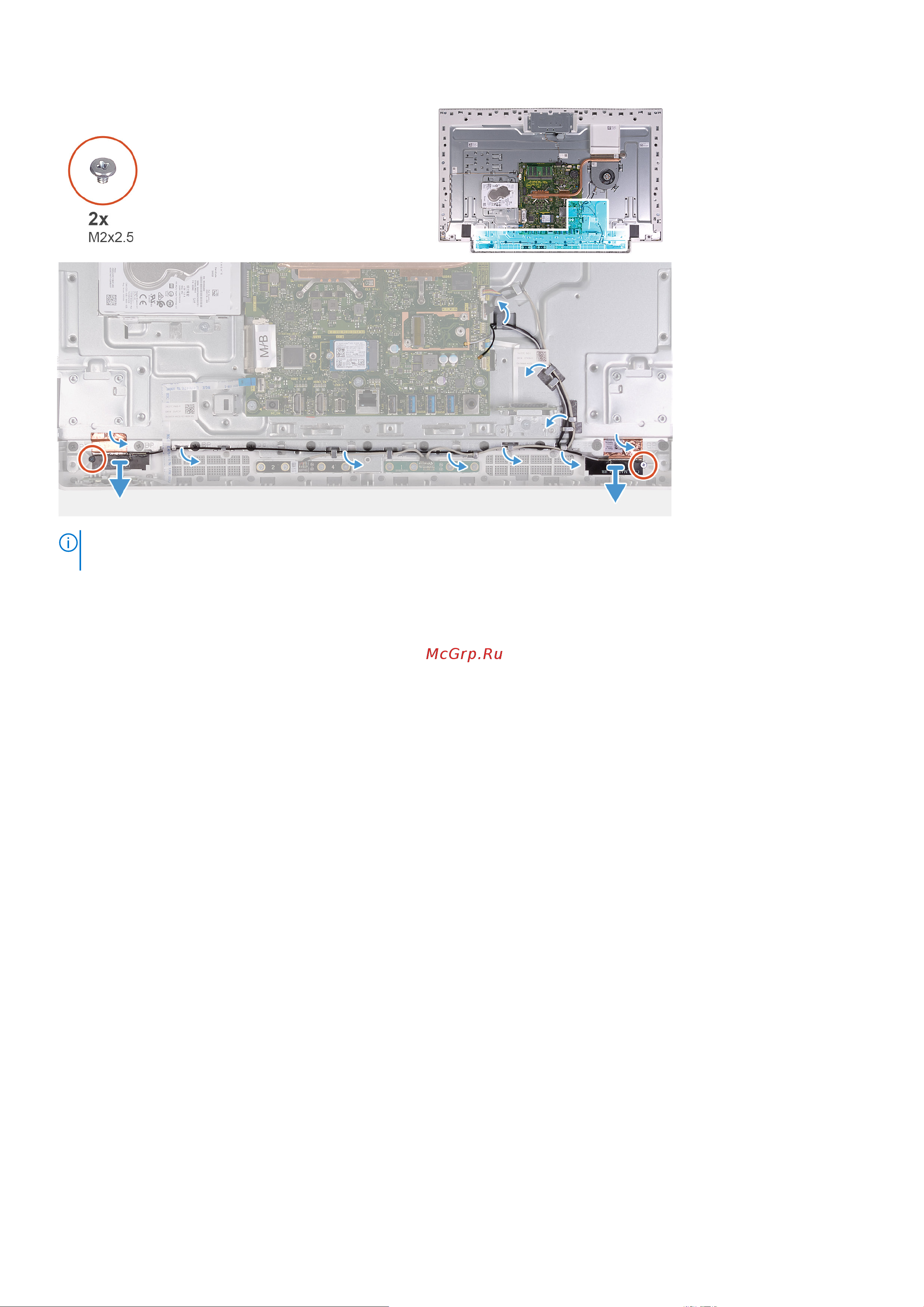

На следующем рисунке показано расположение антенн и проиллюстрирована процедура установки.

40 Извлечение и установка компонентов
