Dell Inspiron 7700-8518 [54/70] Установка панели дисплея

Действия

1. Открутите 12 винтов (M3x5), которыми панель дисплея крепится к основанию дисплея в сборе.

2. Поставьте компьютер в вертикальное положение.

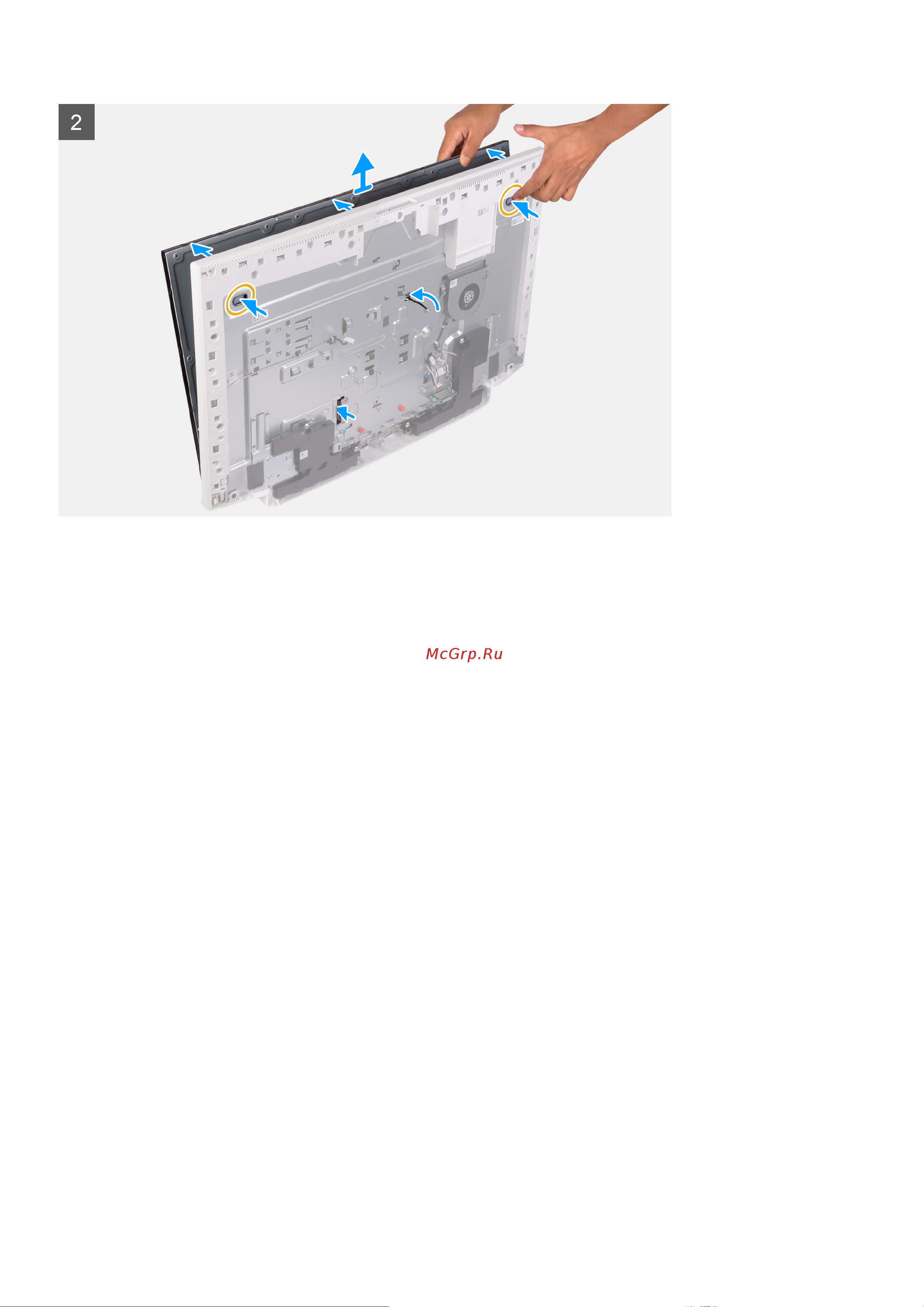

3. Удерживая панель дисплея за верхний угол и используя пазы в основании дисплея в сборе, отделите панель дисплея

от основания дисплея в сборе.

4. Проложите кабели подсветки дисплея, сенсорного экрана и дисплея через пазы в основании дисплея в сборе.

5. Снимите панель дисплея с основания дисплея в сборе.

Установка панели дисплея

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

На следующем рисунке показано расположение панели дисплея и проиллюстрирована процедура установки.

54 Извлечение и установка компонентов
