![Dell Inspiron 7700-8501 Инструкция по эксплуатации онлайн [53/70] 651375](/views2/1863644/page53/bg35.png)
2. Снимите тыльную крышку.
3. Снимите нижнюю крышку.
4. Снимите подставку.
5. Извлеките жесткий диск.
6. Снимите экран системной платы.
7. Извлеките системную плату.
Об этой задаче

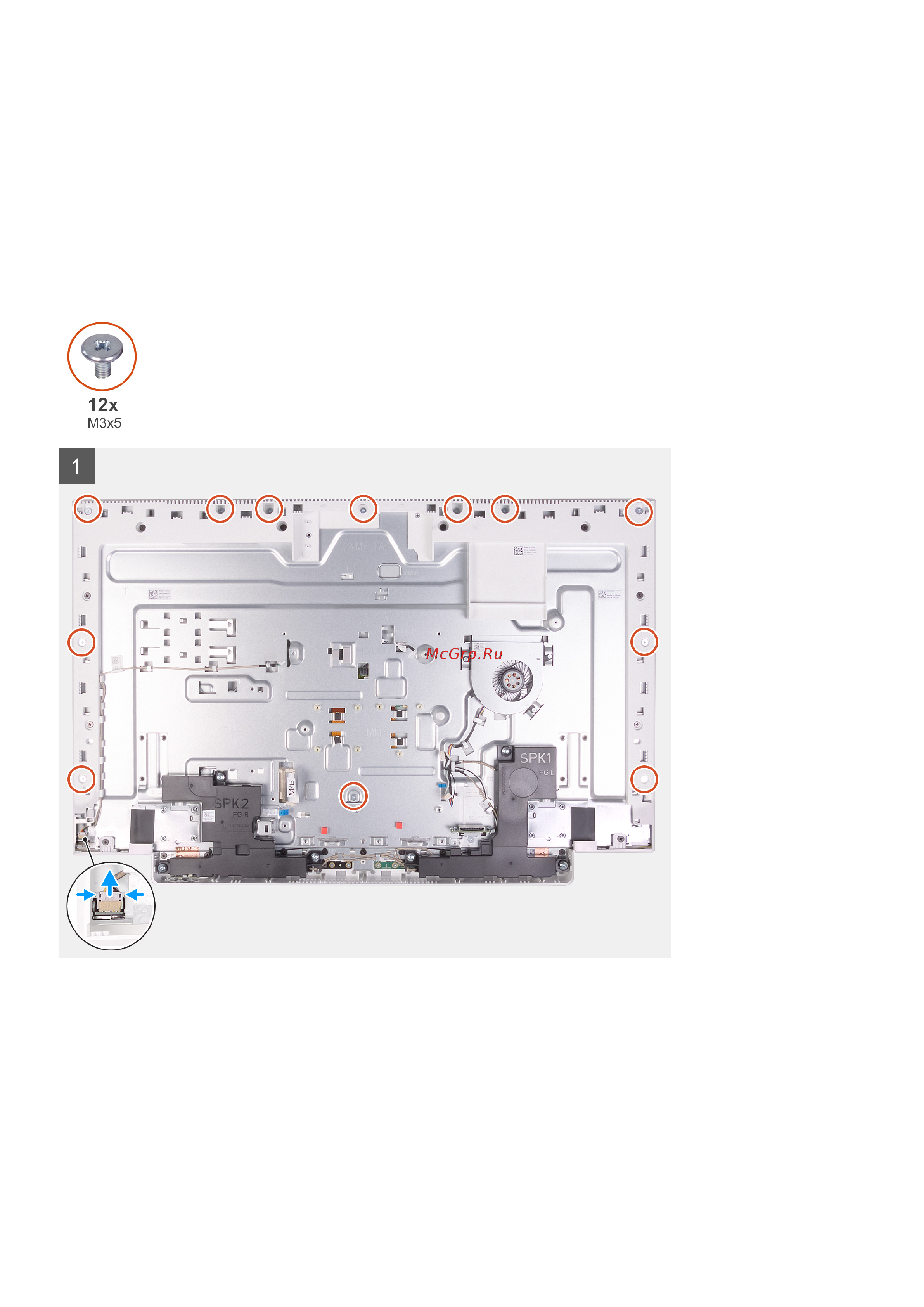

На следующем рисунке показано расположение панели дисплея и проиллюстрирована процедура снятия.
Извлечение и установка компонентов 53
