Dell Inspiron 7700-8518 [38/70] Установка вентилятора

3. Снимите нижнюю крышку.

4. Снимите подставку.

5. Снимите экран системной платы.

Об этой задаче

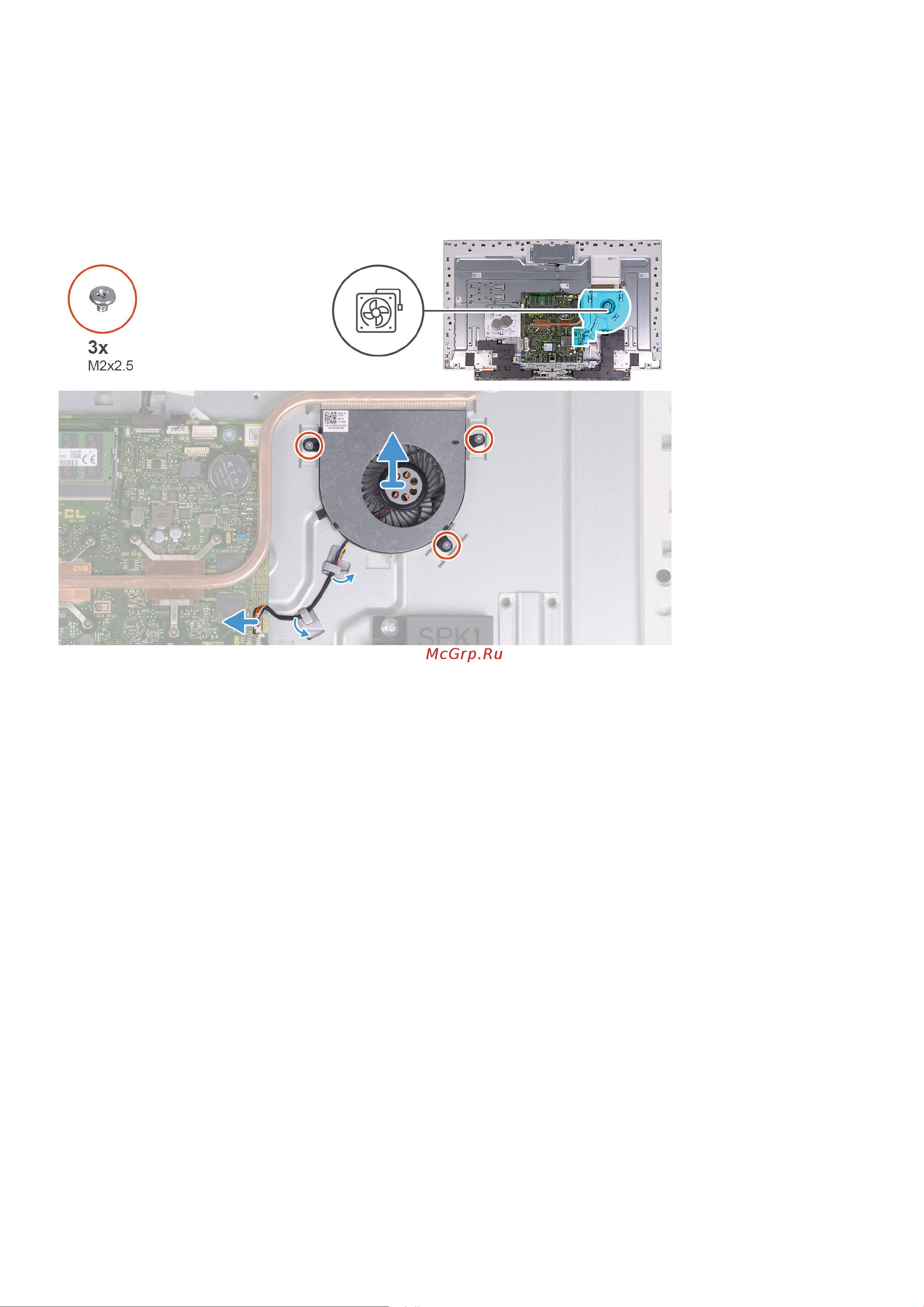

На следующем рисунке показано расположение вентилятора и проиллюстрирована процедура извлечения.

Действия

1. Отсоедините кабель вентилятора от системной платы.

2. Извлеките кабель вентилятора из направляющих на основании дисплея в сборе.

3. Выверните три винта (M2x2,5), которыми вентилятор крепится к основанию дисплея в сборе.

4. Снимите вентилятор вместе с кабелем с основания дисплея в сборе.

Установка вентилятора

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

На следующем рисунке показано расположение вентилятора и проиллюстрирована процедура установки.

38 Извлечение и установка компонентов
