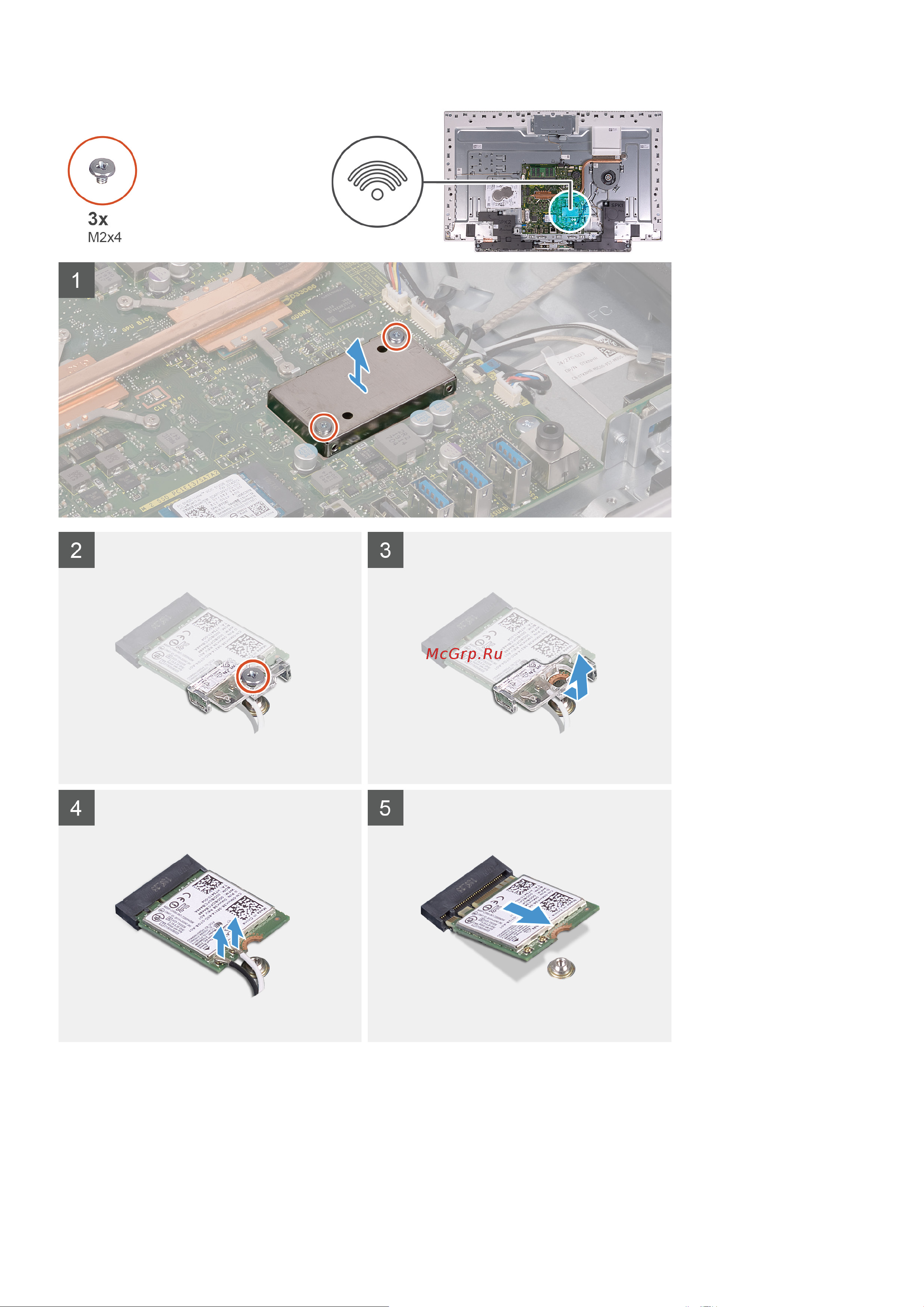

Действия
1. Открутите два винта (M2x4), которыми защитная крышка платы беспроводной сети крепится к системной плате.
2. Снимите защитную крышку с платы беспроводной сети и системной платы.
3. Открутите винт (M2x4), которым скоба платы беспроводной сети крепится к самой плате.
4. Снимите скобу платы беспроводной сети с платы.
Извлечение и установка компонентов 27
