7. Извлеките плату беспроводной сети.
8. Извлеките твердотельный накопитель.
9. Извлеките радиатор.
Об этой задаче
На следующем рисунке показаны разъемы на системной плате.

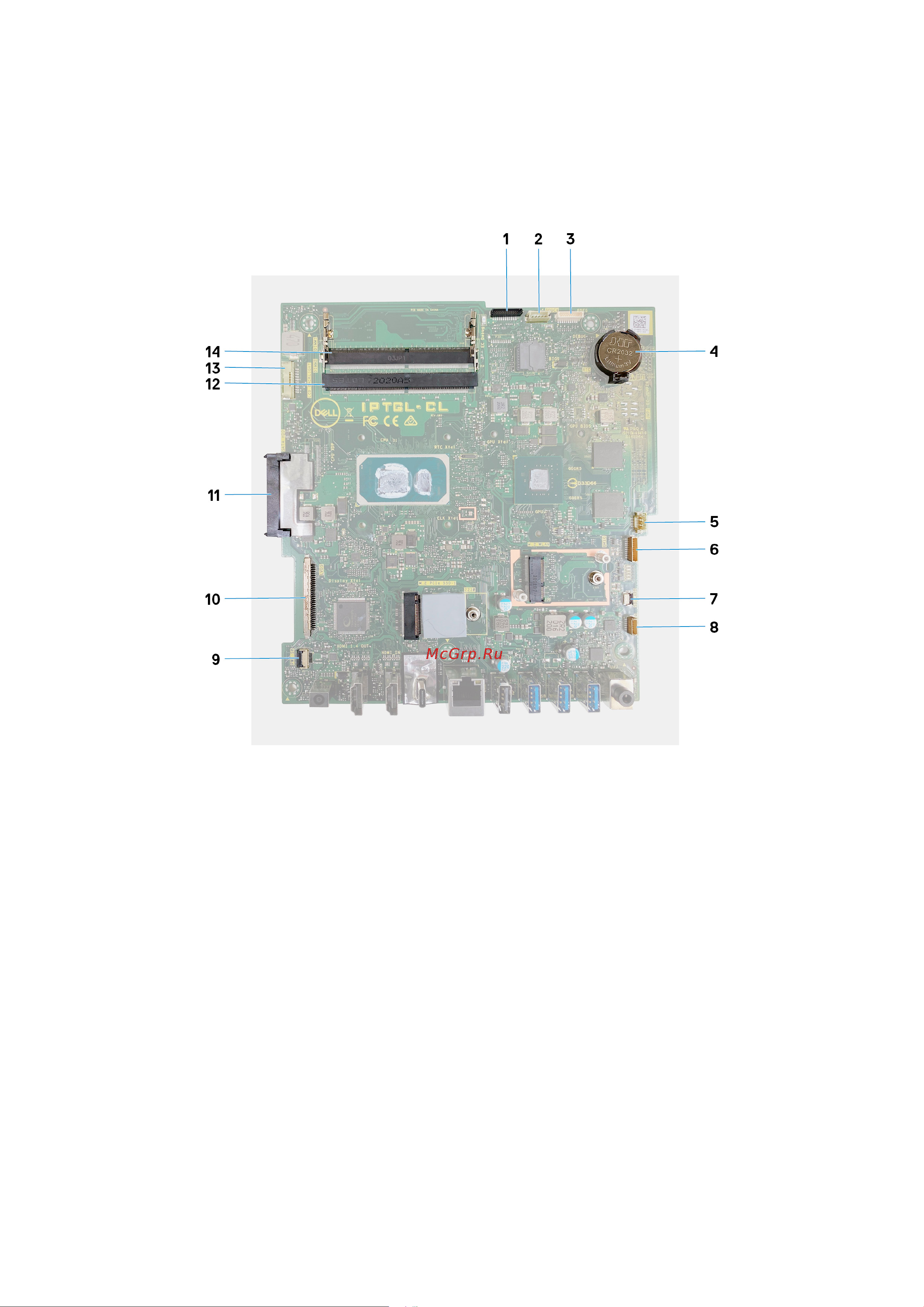

Рисунок 1. Разъемы на системной плате
1. Кабель камеры 2. Кабель сенсорного экрана
3. Порт отладки 4. Батарейка типа «таблетка»
5. Кабель вентилятора 6. Кабель микрофонов
7. Кабель устройства считывания карт памяти 8. Кабель динамика
9. Кабель платы кнопки питания 10. Кабель дисплея
11. Разъем жесткого диска 12. Модуль памяти (DIMM2)
13. Кабель подсветки 14. Модуль памяти (DIMM1)
На следующем рисунке показано расположение системной платы и проиллюстрирована процедура извлечения.
46 Извлечение и установка компонентов
