Действия

1. Выровняйте и вставьте панель дисплея в пазы в основании дисплея в сборе.

2. Проложите кабели подсветки дисплея, сенсорного экрана и дисплея через пазы в основании дисплея в сборе.

3. Положите основание дисплея в сборе на чистую плоскую поверхность панелью дисплея вниз.

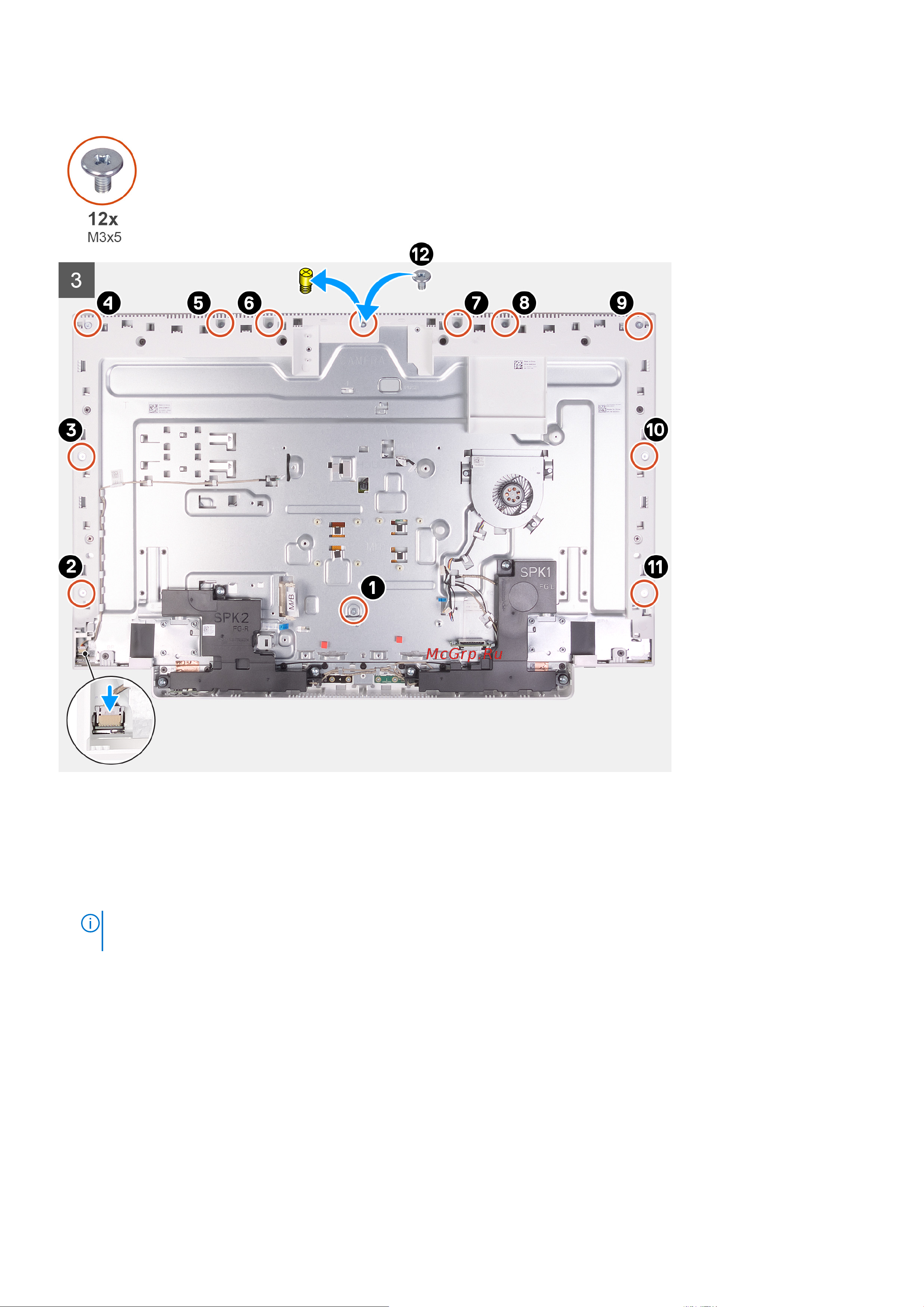

4. Вкрутите обратно 11 винтов (M3x5), чтобы прикрепить панель дисплея к основанию дисплея в сборе.

ПРИМЕЧАНИЕ: Винты, которыми средняя рама и панель дисплея крепятся к основанию дисплея в сборе,

серебристого цвета, а вокруг соответствующих резьбовых отверстий выгравирована маркировка «LCD».

5. Открутите прижимной винт от панели дисплея.

6. Вкрутите обратно винт (M3x5), чтобы прикрепить панель дисплея к основанию дисплея в сборе.

Следующие действия

1. Установите системную плату.

2. Установите защитную крышку системной платы.

3. Установите жесткий диск.

4. Установите подставку.

5. Установите нижнюю крышку.

6. Установите тыльную крышку.

7. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

56 Извлечение и установка компонентов
