Dell Inspiron 5400-2478 [10/76] Внутренние компоненты компьютера
![Dell Inspiron 5400-2478 [10/76] Внутренние компоненты компьютера](/views2/1863648/page10/bga.png)
Извлечение и установка компонентов
ПРИМЕЧАНИЕ: Изображения, приведенные в этом документе, могут отличаться от вашего компьютера в зависимости
от заказанной конфигурации.

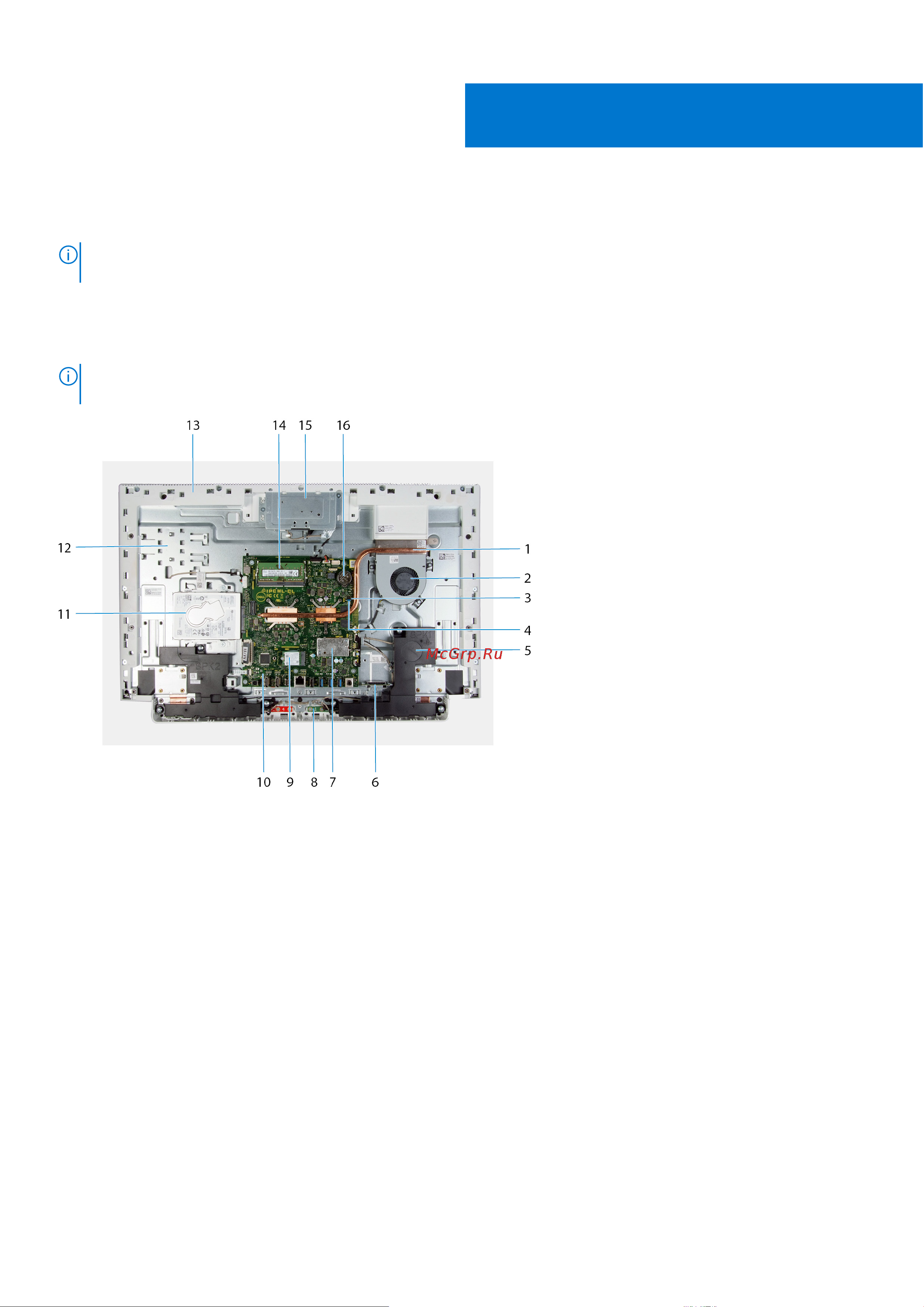

Внутренние компоненты компьютера
ПРИМЕЧАНИЕ: Внешний вид радиатора может отличаться в зависимости от заказанной конфигурации графической
подсистемы.
1. радиатор
2. вентилятор
3. перемычка очистки КМОП
4. перемычка сброса пароля
5. динамики (2)
6. устройство чтения карт памяти
7. экран платы беспроводной сети
8. микрофоны (2)
9. твердотельный накопитель
10. системная плата
11. жесткий диск
12. основание дисплея в сборе
13. основная панель
14. модули памяти
15. выдвижная камера в сборе
16. батарея типа «таблетка»
2
10 Извлечение и установка компонентов
