Dell Inspiron 5400-2478 [31/76] Таблица 2 цветовая схема антенных кабелей

Действия

1. Подсоедините антенные кабели к плате беспроводной сети.

В приведенной ниже таблице описывается схема цветов антенных кабелей платы беспроводной сети, поддерживаемой

компьютером.

Таблица 2. Цветовая схема антенных кабелей

Разъемы на плате беспроводной сети Цвет антенного кабеля

Основной (белый треугольник) Белый

Вспомогательный (черный треугольник) Черный

2. Установите кронштейн платы беспроводной сети на саму плату.

3. Совместите выемку на плате беспроводной сети с выступом на разъеме платы.

4. Вставьте плату беспроводной сети под углом в соответствующий разъем платы беспроводной сети.

5. Вкрутите обратно винт (M2x4), чтобы прикрепить скобу платы беспроводной сети к самой плате.

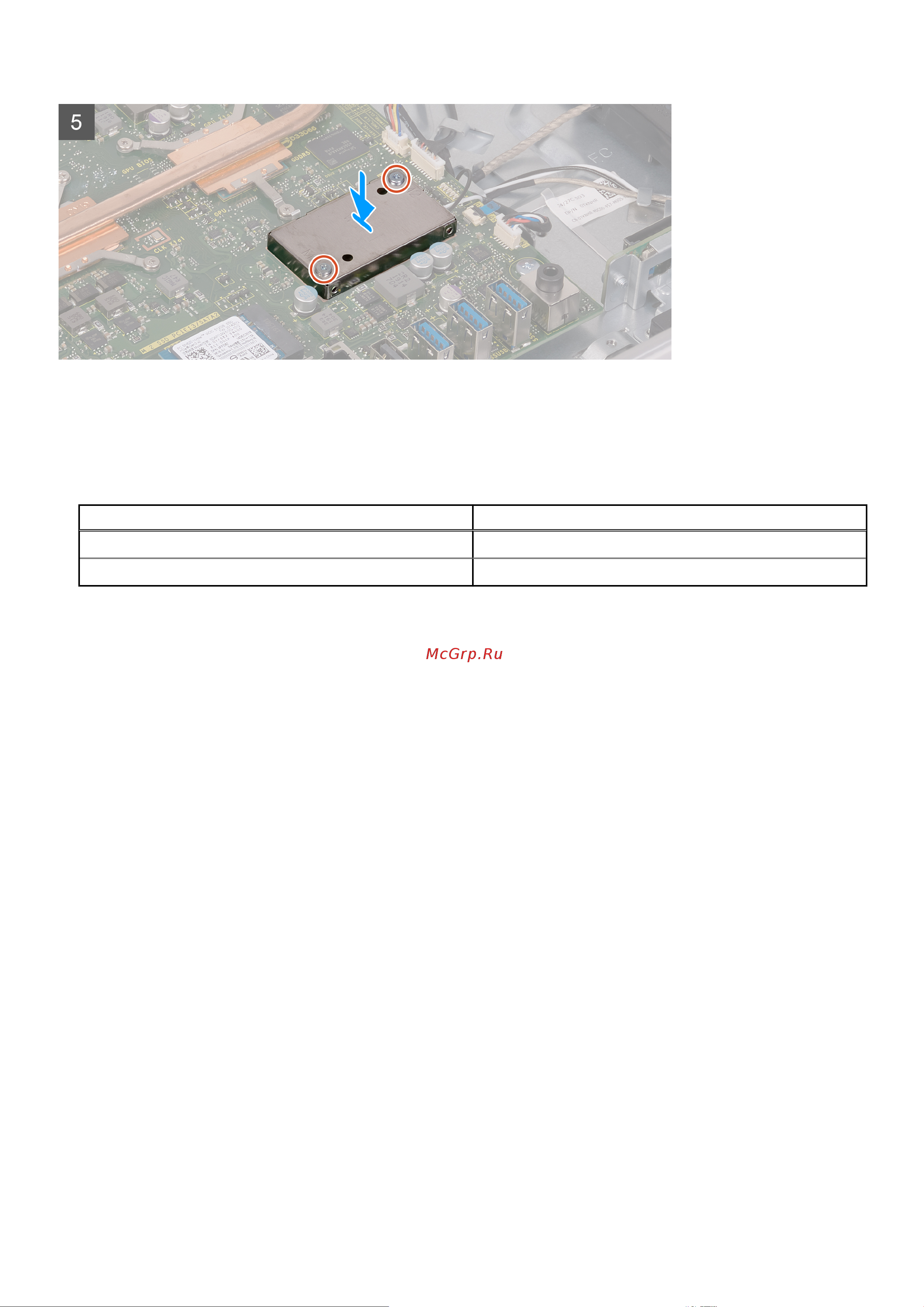

6. Выровняйте и установите защитную крышку на плате беспроводной сети и системной плате.

7. Вкрутите обратно два винта (M2x4), чтобы прикрепить защитную крышку платы беспроводной сети к системной плате.

Следующие действия

1. Установите защитную крышку системной платы.

2. Установите подставку.

3. Установите нижнюю крышку.

4. Установите тыльную крышку.

5. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Твердотельный накопитель

Извлечение твердотельного накопителя

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Снимите тыльную крышку.

3. Снимите нижнюю крышку.

4. Снимите подставку.

5. Снимите экран системной платы.

Извлечение и установка компонентов 31
