Dell Inspiron 5400-2478 [11/76] Таблица 1 список винтов
![Dell Inspiron 5400-2478 [11/76] Таблица 1 список винтов](/views2/1863648/page11/bgb.png)
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:
● Крестовая отвертка № 1
● Плоская отвертка
● Пластмассовая палочка
Список винтов
ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество винтов,
затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене компонента было
установлено правильное количество винтов надлежащего типа.
ПРИМЕЧАНИЕ: На некоторых компьютерах имеются намагниченные поверхности. При замене компонента следите за
тем, чтобы не остались винты, примагниченные к таким поверхностям.
ПРИМЕЧАНИЕ: Цвет винта определяется заказанной конфигурацией.

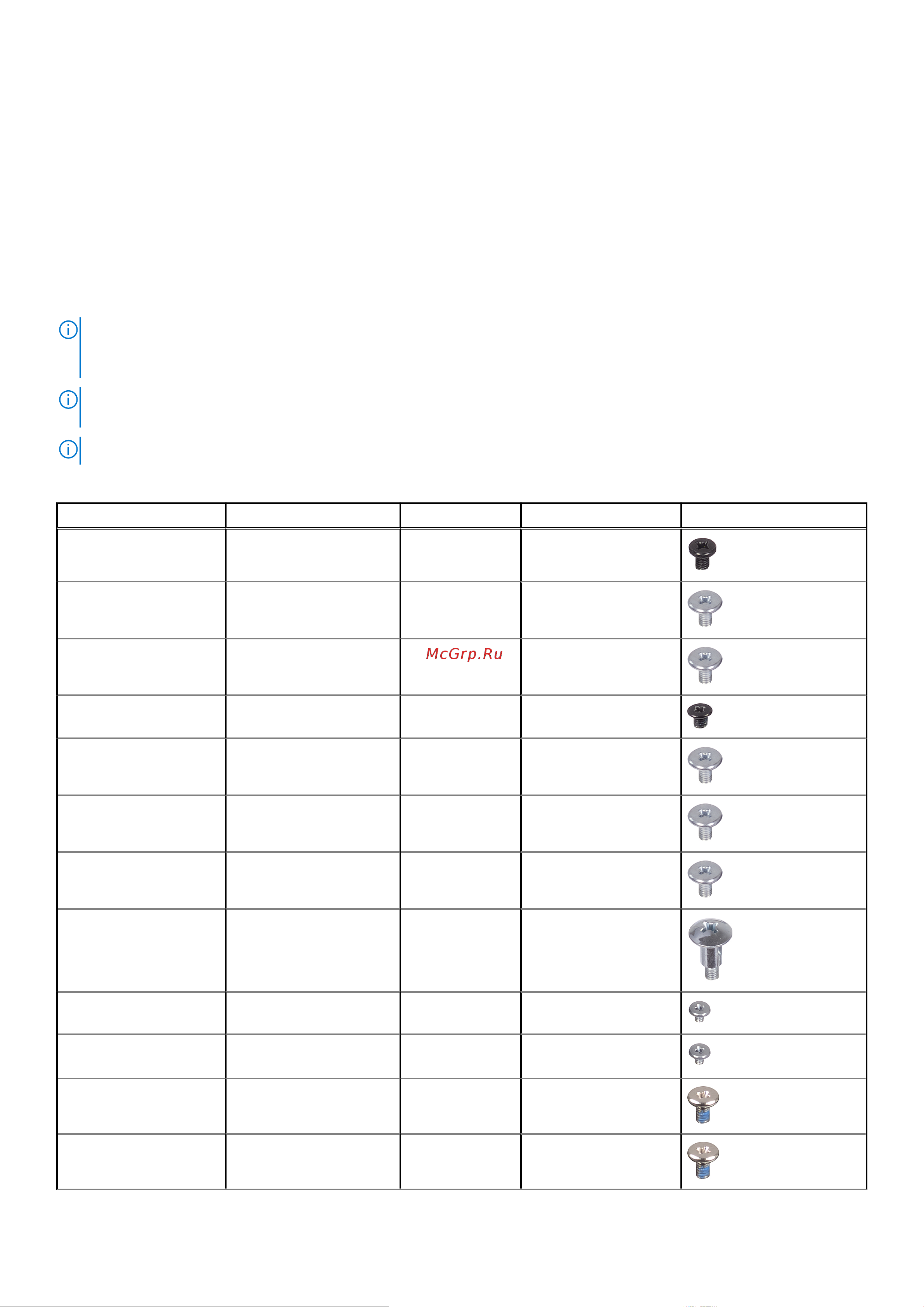

Таблица 1. Список винтов
Компонент Крепится к Тип винта Количество Изображение винта
Консоль Основание дисплея в
сборе
M3x4 8
Нижняя крышка Основание дисплея в
сборе
M3 0.5x5 5
Жесткий диск в сборе Основание дисплея в
сборе
M3 0.5x5 2
Консоль жесткого диска Жесткий диск M3x3,5 4
Экран системной платы Основание дисплея в
сборе
M3 0.5x5 4
Дверца выдвижной
камеры в сборе
Нижняя панель M3 0.5x5 2
Фронтальная панель
выдвижной камеры
Скоба выдвижной
камеры
M3 0.5x5 3
Динамики Основание дисплея в
сборе
M3 4+7.1xZN 6
Модули микрофонов Нижняя панель M2x2.5 8
Вентилятор Основание дисплея в
сборе
M2x2.5 3
Плата беспроводной
связи (опционально)
Системная плата M2x4 2
Крепежная скоба платы
беспроводной сети
Плата беспроводной
сети
M2x4 1
Извлечение и установка компонентов 11
