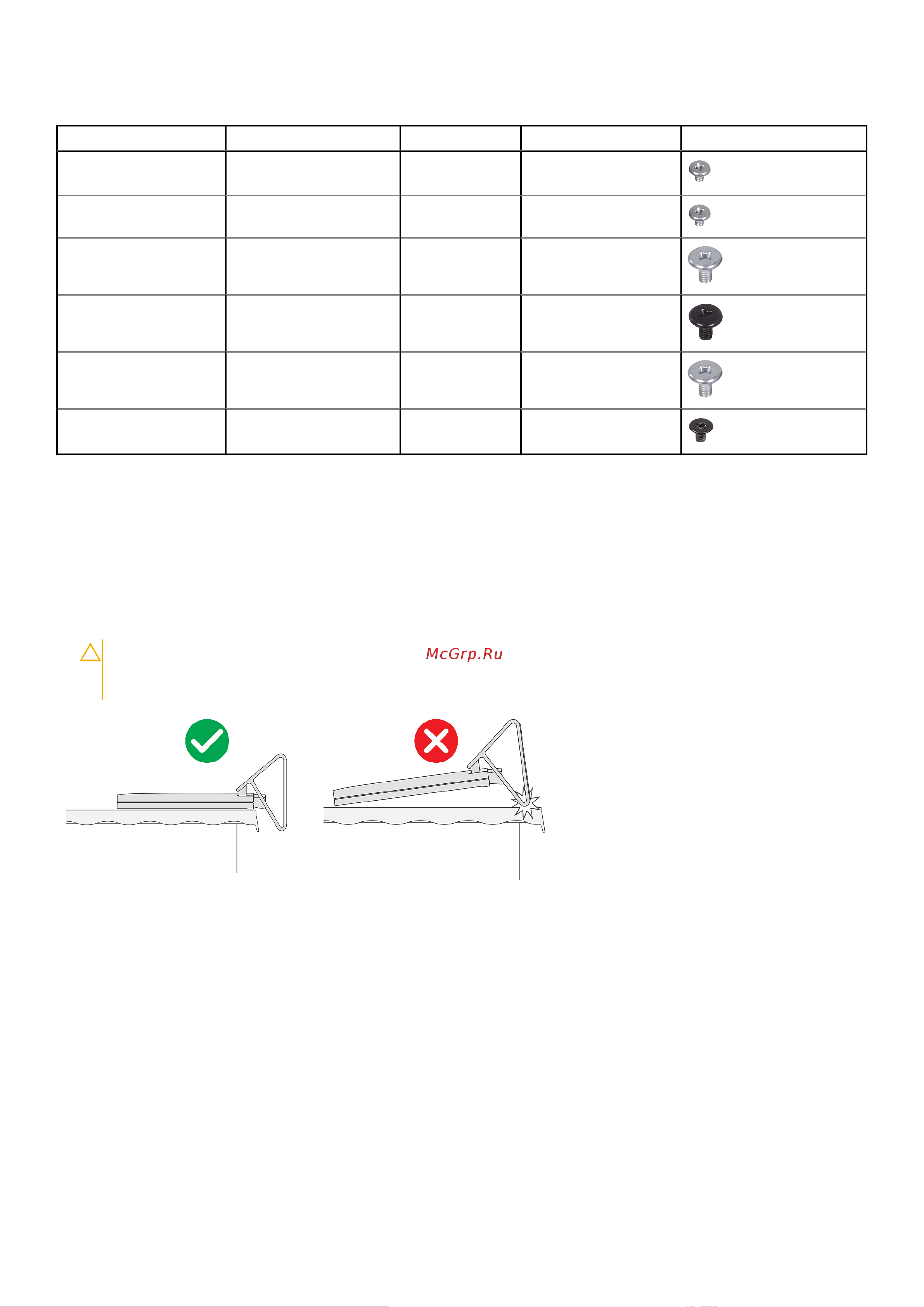

Таблица 1. Список винтов (продолжение)

Компонент Крепится к Тип винта Количество Изображение винта

Твердотельный

накопитель

Системная плата M2x2.5 1

Антенные модули Нижняя панель M2x2.5 2

Системная плата Основание дисплея в

сборе

M3 0.5x5 5

Нижняя панель Основание дисплея в

сборе

M3x5 19

Панель дисплея Основание дисплея в

сборе

M3 0.5x5 11

Устройство чтения карт

памяти

Основание дисплея в

сборе

M2x3 1

Задняя крышка

Снятие тыльной крышки

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

ОСТОРОЖНО: Во время обслуживания компьютера разместите его на чистой и ровной приподнятой

поверхности. Расположите дисплей горизонтально, чтобы подставка свешивалась с края. Рекомендуется

снять подставку, чтобы случайно не повредить дисплей компьютера во время обслуживания.

Об этой задаче

На следующем рисунке показано расположение тыльной крышки и проиллюстрирована процедура снятия.

12 Извлечение и установка компонентов
