Введение8
Органы управления и их назначение

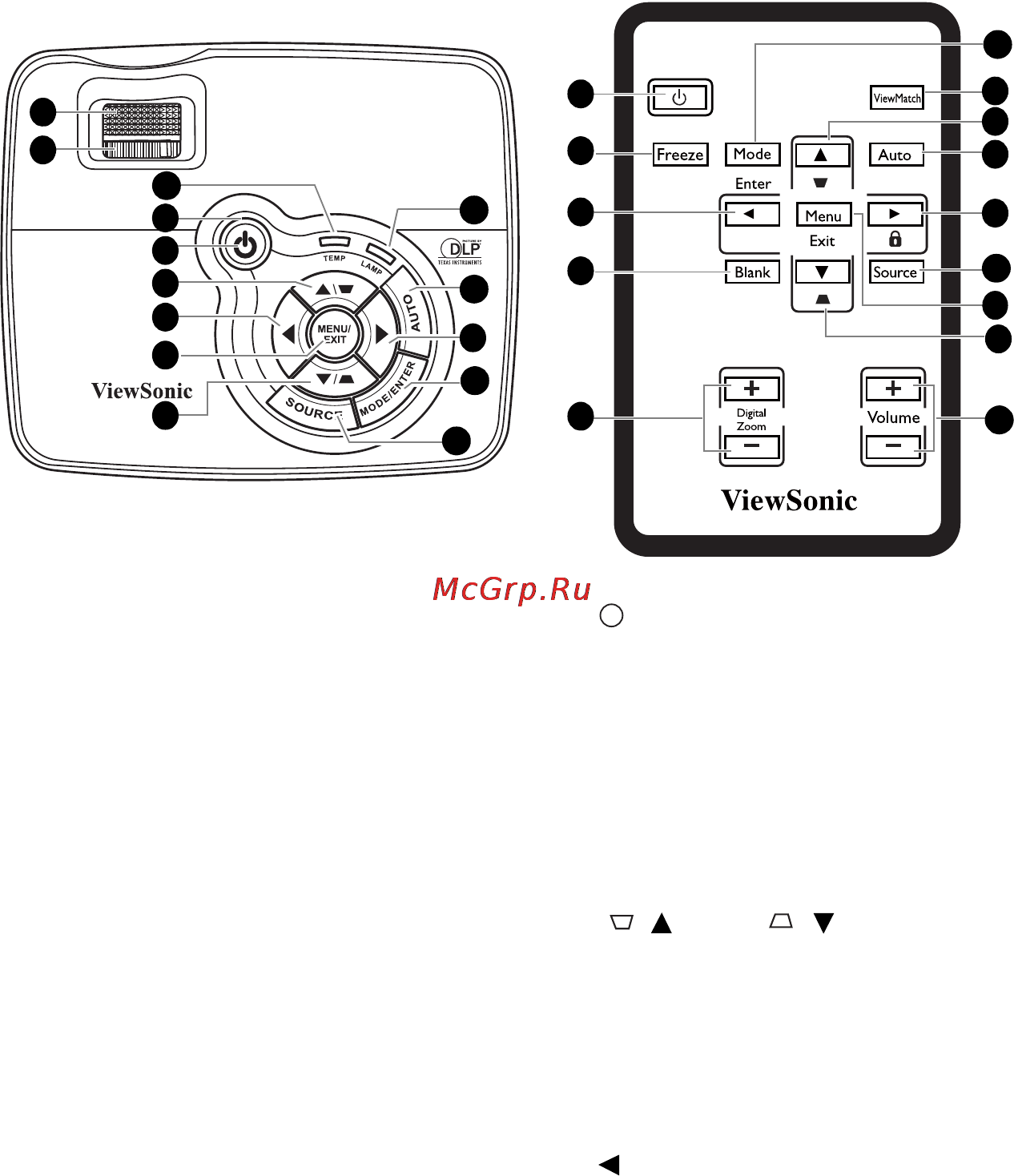

Проектор и пульт ДУ
1. Кольцо фокусировки
Регулировка резкости проецируемого
изображения Подробности см. в разделе
"Точная настройка размера и резкости
изображения" на стр. 26.
2. Кольцо масштабирования
Регулировка размера изображения
Подробности см. в разделе "Точная
настройка размера и резкости
изображения" на стр. 26.
3. TEMPerature indicator light
Загорается красным, если температура
проектора становится выше
допустимой. Подробности см. в разделе
"Индикаторы
" на стр. 51.
4. Индикатор питания
Горит или мигает во время работы
проектора. Подробности см. в разделе
"Индикаторы" на стр. 51.
5. POWER
Попеременное переключение
проектора между режимами ожидания
и включения. Подробности см. в
разделах "Включение проектора" на
стр. 20 и "Выключение проектора" на
стр. 37.
6. Коррекция трапецеидальных
искажений/кнопки со стрелками
(/Вверх
, / Вниз)
Ручная коррекция трапецеидальных
искажений, возникающих при
проецировании под углом к экрану.
Подробности см. в разделе
"Коррекция трапецеидальных
искажений" на стр. 27.
7. Влево/BLANK
Скрытие изображения с экрана.
Подробности см. в разделе "Скрытие
изображения" на стр. 34.
8. MENU/EXIT
Включение экранного меню. Возврат к
предыдущему меню, выход и
сохранение настроек меню.
Подробности
см. в разделе "Работа с
меню" на стр. 21.
1
2
10
11
9
13
12
6
3
4
5
7
8
6
5
13
14
15
16
17
11
6
6
10
18
19
12
8
I
I
