Порядок подключения 17
Подключение источника компонентного
видеосигнала
Проверьте, есть ли в вашем видеоустройстве незадействованные выходные разъемы
компонентного видеосигнала:
• Если есть, то перейдите к следующему шагу процедуры.
• Если нет, то для подключения к проектору придется использовать другой способ.
Порядок подключения проектора к источнику компонентного
видеосигнала:
1. Подключите три штекера RCA на одном конце переходного кабеля
"Компонентное видео/VGA (D-Sub)" к выходным разъемам Компонентного
видео на видеоустройстве. Подключайте штекеры RCA к гнездам того же цвета:
зеленый к зеленому, синий к синему, красный к красному.
2. Подключите разъем D-Sub на другом конце переходного кабеля "Компонентное
видео/VGA (D-Sub)" к разъему COMPUTER IN 1 или COMPUTER IN 2
проектора.
3. Если
хотите во время презентаций использовать встроенный в проектор
динамик (микшированный монозвук), то один конец подходящего звукового
кабеля подключите к аудиовыходу компьютера, а другой конец - к гнезду
AUDIO IN проектора.
4. При желании можно взять другой подходящий звуковой кабель и один его конец
подключить к гнезду AUDIO OUT проектора, а другой конец - к внешним
динамикам.
После подключения управлять звуком можно будет с помощью экранных меню
проектора. Подробности см. в разделе "Регулировка звука" на стр. 36.

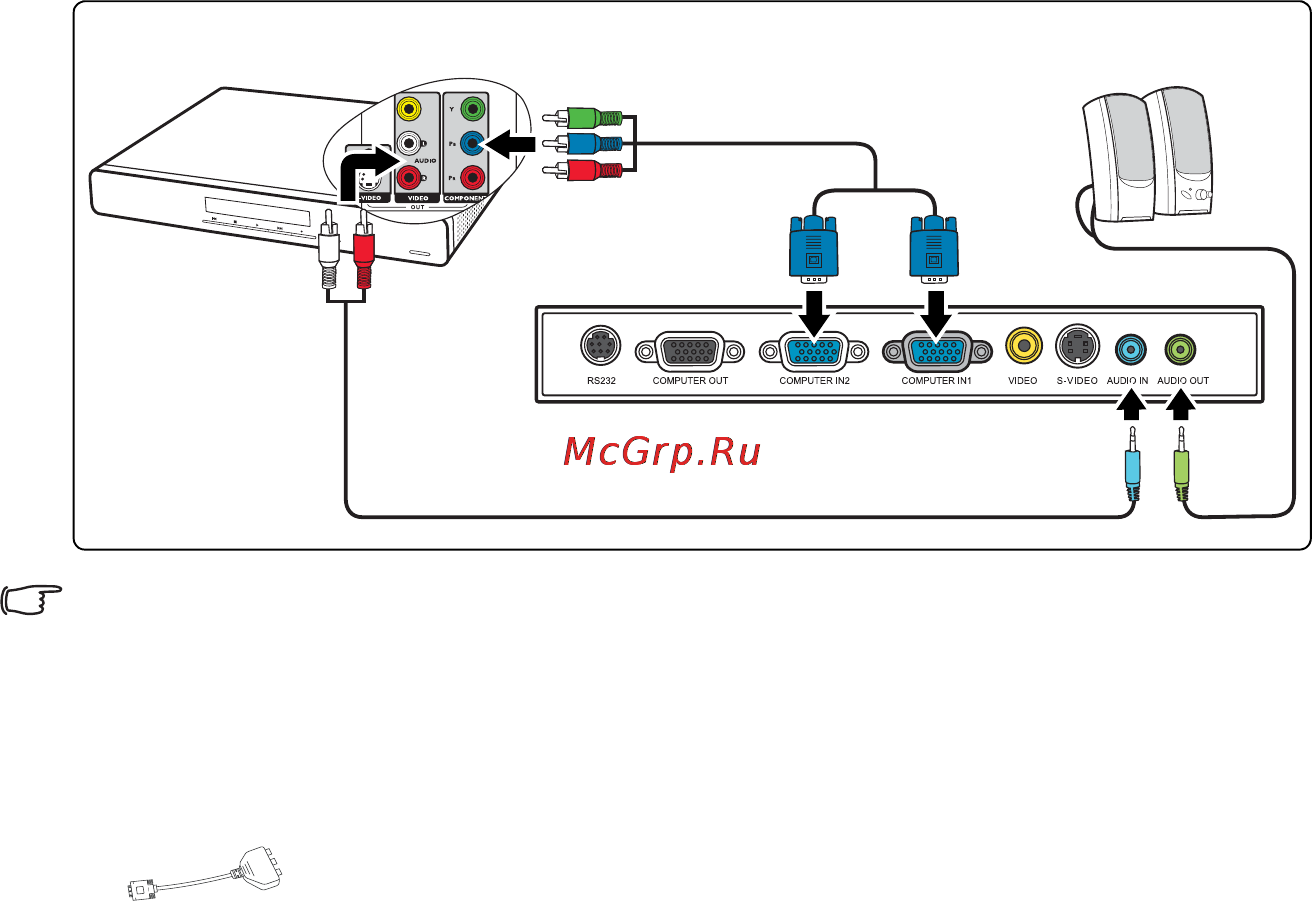

При подключениях руководствуйтесь следующим рисунком:
• Этот проектор способен воспроизводить только микшированный монозвук, даже
если к нему подключен стереофонический звуковой сигнал. Подробности см. в
разделе "Подключение аудиосигнала" на стр. 16.
• Если после включения проектора и правильного выбора источника видеосигнала
изображение отсутствует, то убедитесь, что видеоустройство включено и нормально
работает. Также проверьте правильность подключения сигнальных кабелей.
•
Аудио/видео устройство
Переходной кабель
"Компонентный
видеосигнал-VGA" (D-Sub)
Аудиокабель
Аудиок
абель
Динамики
или
Переходник VGA-компонентный
(ViewSonic P/N: CB-00008906)
