6

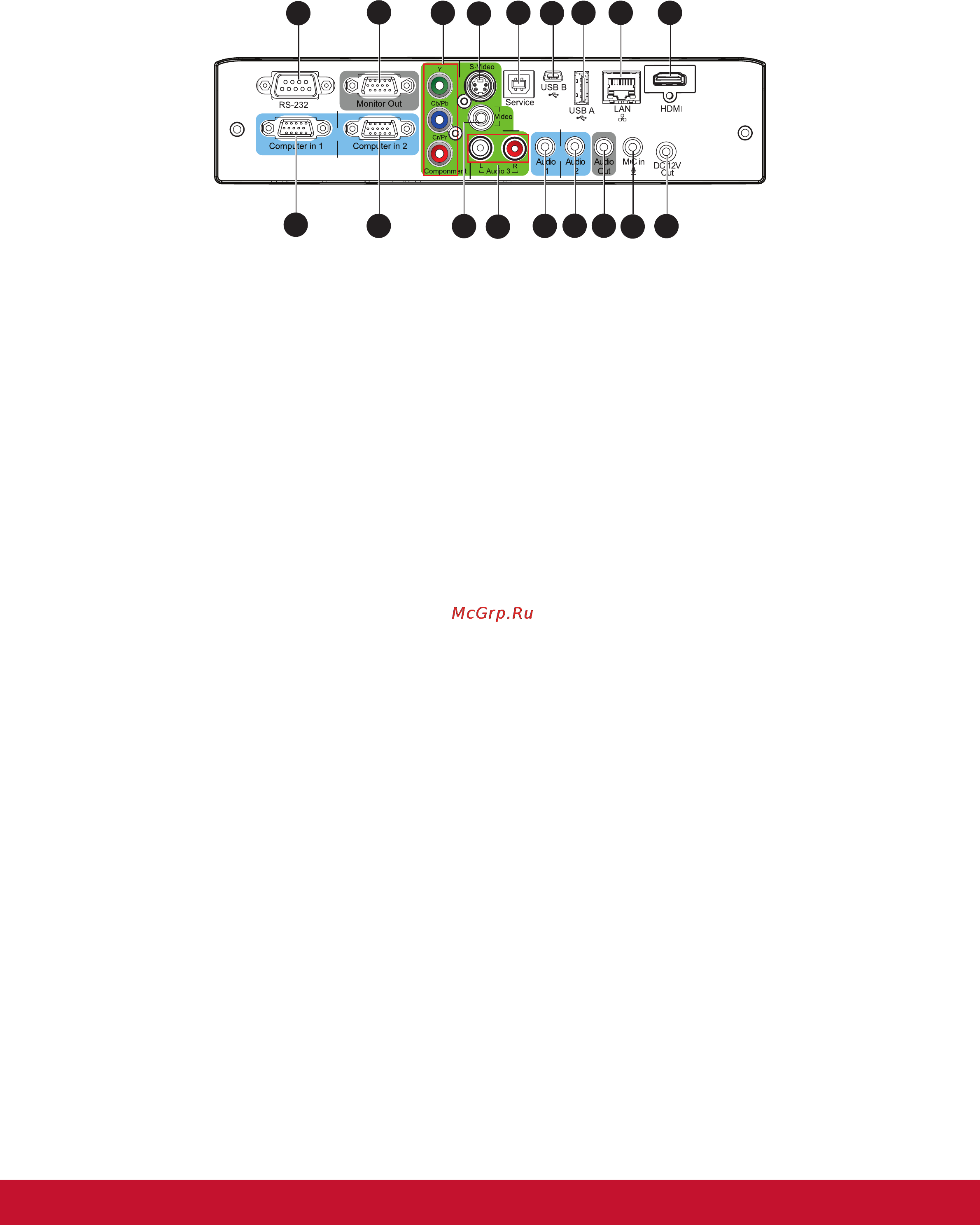

Порты подключения
1. RS-232
При управлении проектором с компьютера подключите этот разъем к
последовательному порту компьютера RS-232C.
2. Выход на монитор
Этот разъем служит для подключения компьютерного монитора.
3. Компонентный (Y Cb/Pb Cr/Pr)
Этот разъем служит для подключения выхода Y Cb/Pb Cr/Pr
видеооборудования.
4. S-Video
Этот разъем служит для подключения видеокабеля S-Video.
5. Служебный
Этот разъем предназначен для обновления микропрограммы и поддержки
функции мыши.
6. USB B
Отображение по USB поддерживает подключение компьютера через кабель
USB типа mini-B - A.
7. USB A
Этот разъем поддерживает отображение с USB-накопителя и беспроводной
адаптер для отображения через USB.
8. LAN
Для отображения по сети, сетевой монитор для управления по сети и веб-
сервера
9. HDMI
Этот разъем служит для подключения выхода HDMI видеооборудования.
10. Выход пост. тока 12 В
Выход пост. тока 12 В
11. Вход MIC
Входной разъем микрофона.
12. Аудиовыход
Этот разъем служит для подключения динамиков.
13. Audio 2
6
9
1
2
3
4
5 7
8
16
10
11
1213
14
15
17
18
