Viewsonic PRO8600 [20/70] Подключение
![Viewsonic SD-Z246 [20/70] Подключение](/views2/1086771/page20/bg14.png)
13

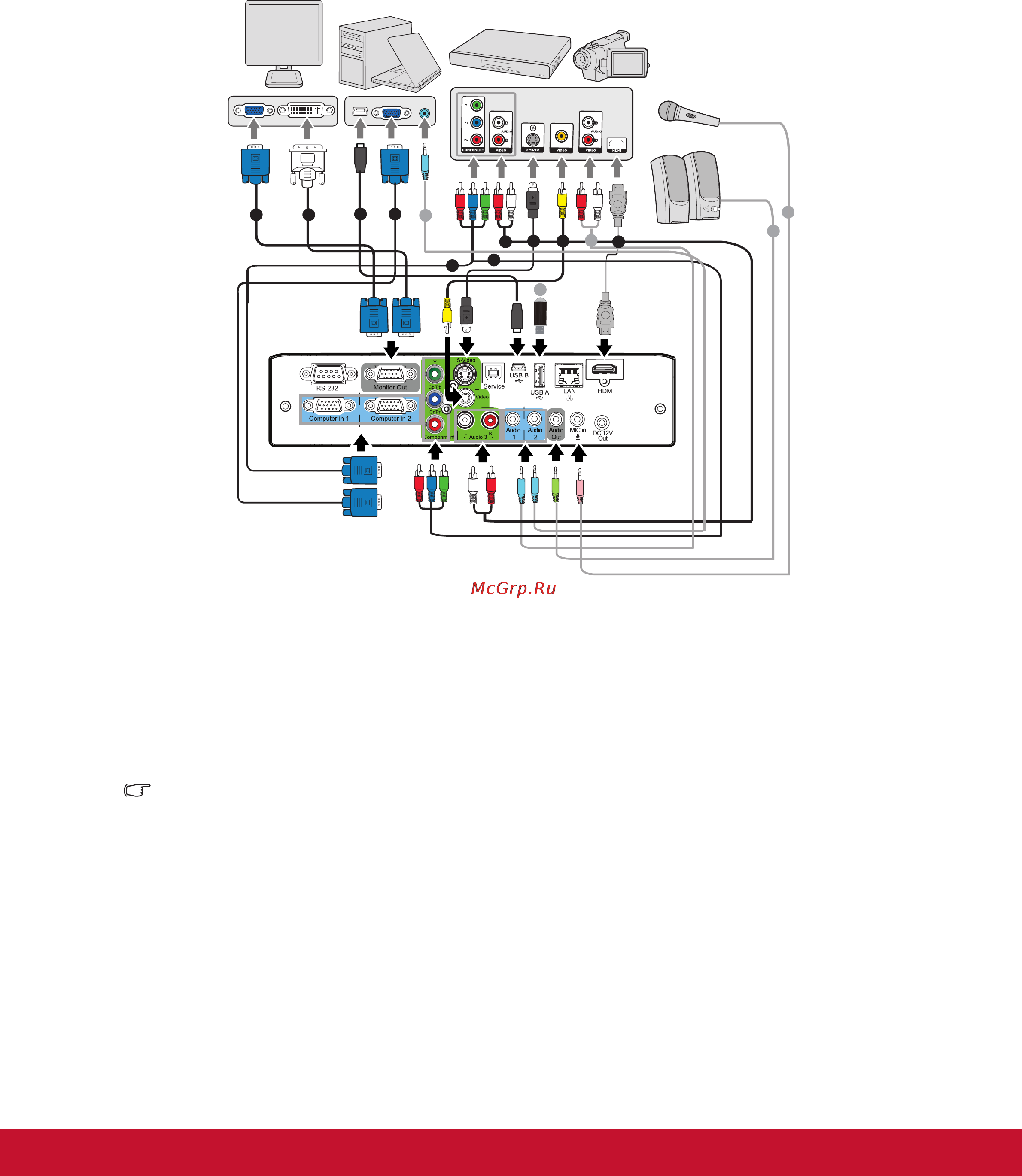

Подключение
При подключении источника сигнала к проектору убедитесь в следующем.
1. Выключите все оборудование перед выполнением любых подключений.
2. Используйте надлежащие кабели для каждого источника.
3. Убедитесь, что кабели подключены надежно.
Важно!
• На указанных выше подключениях некоторые кабели могут не входить в
комплект поставки проектора (см. "Комплектация"
на стр. 2). Эти кабели
можно приобрести в магазинах электронного оборудования.
• Указанное подключение представлено лишь для справки. Разъемы
подключения с задней стороны проектора могут различаться в зависимости
от модели проектора.
• Для получения дополнительной информации о способах подключения см. стр.
14-17.
1. Кабель VGA (D-Sub - D-Sub) 2. Кабель VGA - DVI-A
3. Кабель USB (типа mini-B - A) 4. Кабель VGA (D-Sub) — HDTV (RCA)
5. Компонентный видеокабель 6. Аудиокабель L/R
7. Кабель S-Video 8. Композитный видеокабель
9. Аудиокабель 10. Кабель HDMI
11. Кабель микрофона с мини-гнездом 3.5 12. USB-накопитель
11
778
1
2
3
1
4
5
6 10
9
9
9
12
ил
