Viewsonic PRO8600 [27/70] Регулировка размера изображения проекции
![Viewsonic SD-Z246 [27/70] Регулировка размера изображения проекции](/views2/1086771/page27/bg1b.png)
20

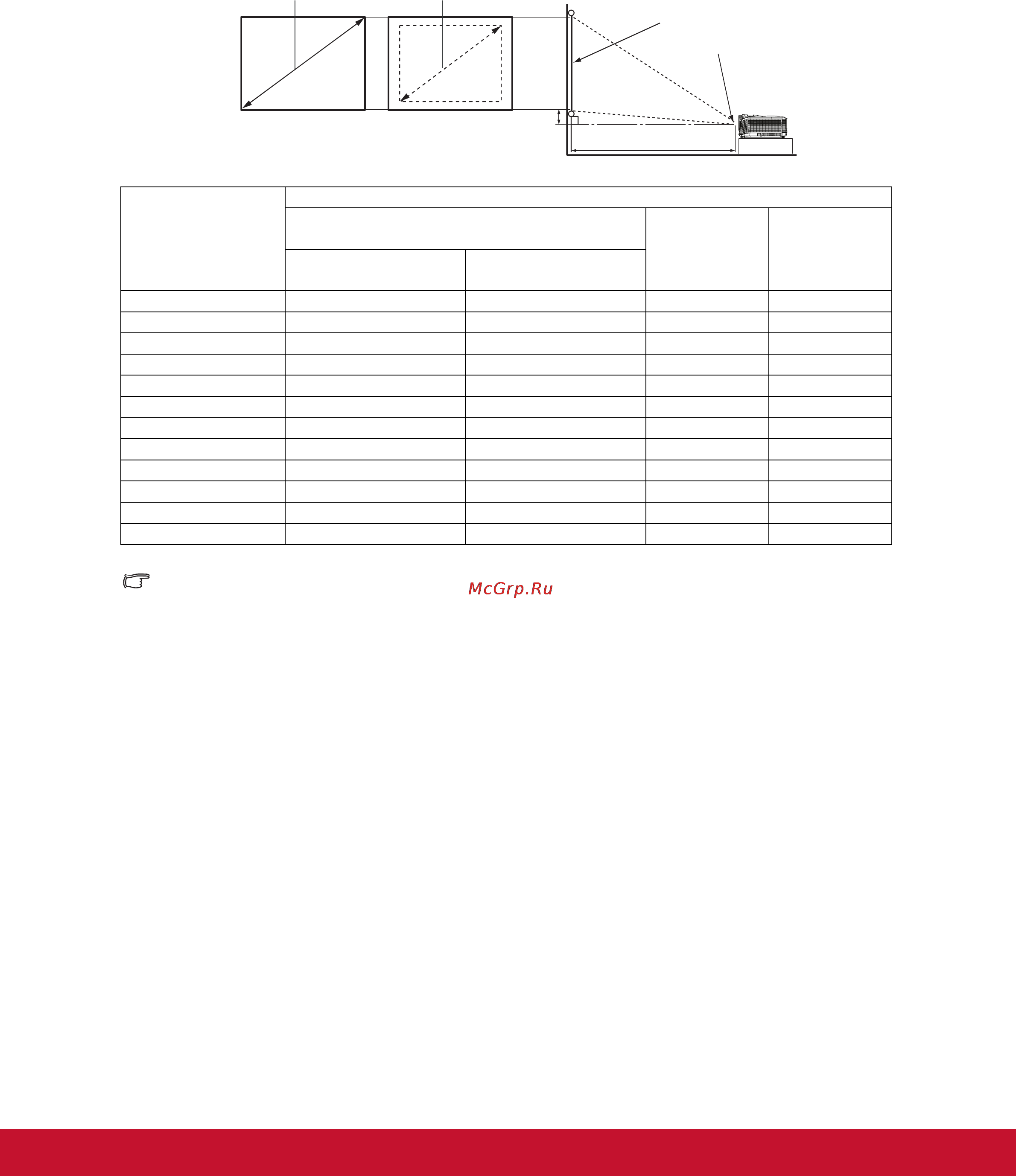

Регулировка размера изображения проекции
Для определения проекционного расстояния и размера изображения см.
таблицы и схемы, приведенные ниже.
Примечание
•
Проектор должен работать в горизонтальном положении, иначе возможен его
перегрев.
• С обеих сторон от проектора должно быть не менее 30 см пустого
пространства.
• Не используйте проектор в задымленных помещениях. Частицы дыма могут
осаждаться на внутренних компонентах проектора и повредить его.
• При нестандартной установке (например, на потолочном кронштейне)
обращайтесь за консультацией к продавцу.
Размеры приводятся с допуском в 3% в связи с отклонениями
характеристик оптических компонентов. В случае стационарной установки
проектора рекомендуется сначала протестировать на месте установки
оптимальность выбранных значений проекционного расстояния и размера
проецируемого изображения, чтобы учесть реальные допуски оптических
характеристик этого проектора. Такое тестирование позволит точно
определить оптимальное место установки проектора.
Размер экрана
Диагональ
[дюймы (см)]
Экран 4:3
Дистанция проецирования
[дюймы (м)]
Высота
изображения
[дюймы (см)]
Вертикально
е смещение
[дюймы
(см)]
(мин. увел.) (макс. увел.)
30 (76) 33 (0,85) 52 (1,32) 18 (46) 2,7 (6,9)
40 (102) 45 (1,14) 70 (1,78) 24 (61) 3,6 (9,2)
50 (127) 57 (1,44) 88 (2,23) 30 (76) 4,5 (11,5)
60 (152) 69 (1,74) 106 (2,69) 36 (91) 5,4 (13,8)
80 (203) 92 (2,34) 142 (3,60) 48 (122) 7,2 (18,4)
100 (254) 116 (2,94) 178 (4,51) 60 (152) 9,1 (23,0)
120 (305) 139 (3,54) 214 (5,43) 72 (183) 10,9 (27,6)
150 (381) 175 (4,44) 268 (6,80) 90 (229) 13,6 (34,5)
200 (508) 234 (5,93) 357 (9,08) 120 (305) 18,1 (46,0)
220 (559) 257 (6,53) 393 (9,99) 132 (335) 19,9 (50,6)
250 (635) 292 (7,43) 447 (11,36) 150 (381) 22,6 (57,5)
300 (762) 351 (8,93) 537 (13,64) 180 (457) 27,2 (69,0)
Максимальное увеличение
Минимальное увеличение
Дистанция проецирования
Центр объектива
Экран
Вертикальное смещение
