Viewsonic PRO8600 [64/70] Команды и конфигурация порта rs 232
![Viewsonic SD-Z246 [64/70] Команды и конфигурация порта rs 232](/views2/1086771/page64/bg40.png)
57

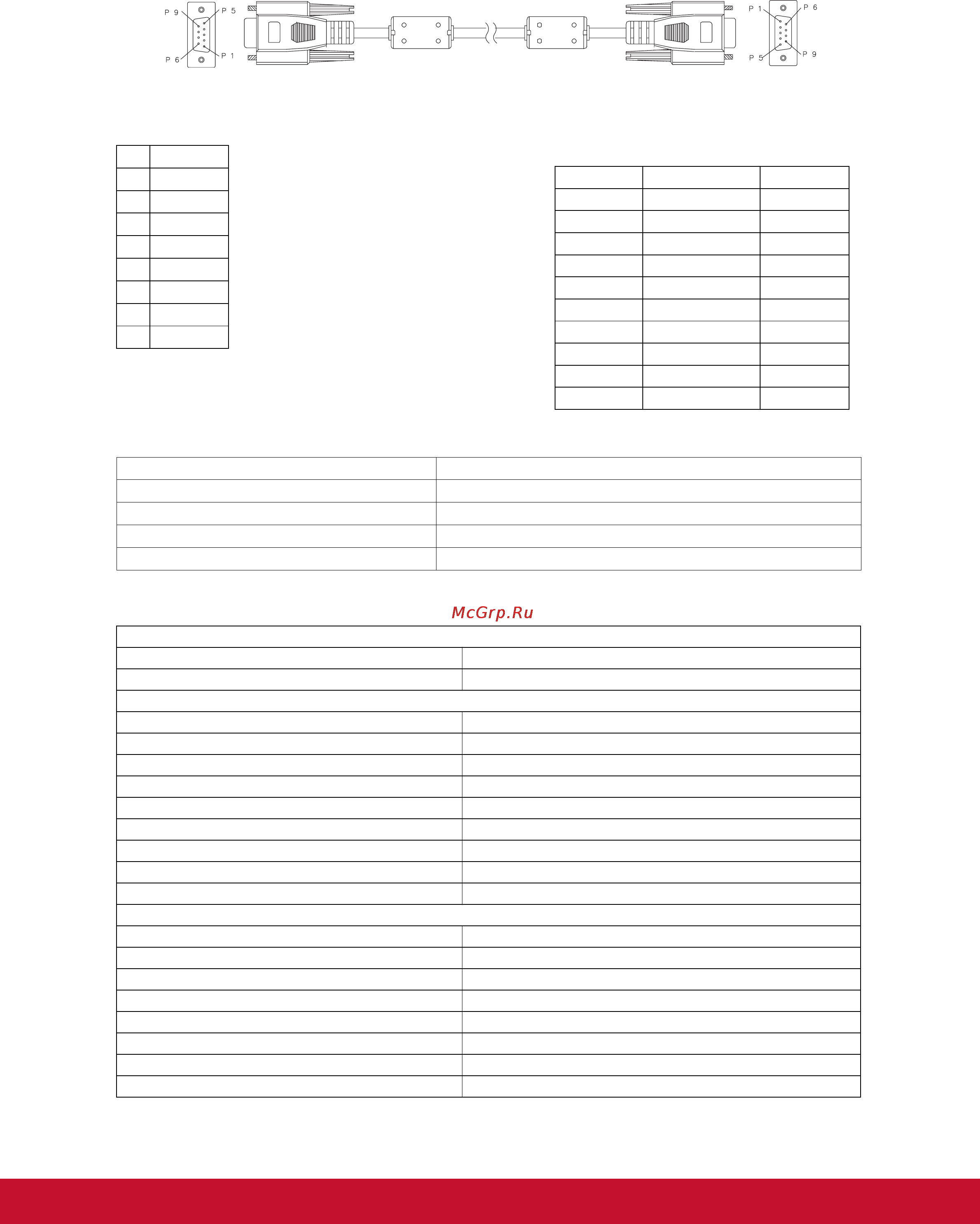

Команды и конфигурация порта RS-232
9-штырьковый разъем D-Sub
11 CD
2RXD
3TXD
4DTR
5GND
6DSR
7RTS
8CTS
9RI
Скорость передачи данных 19200 бит/с
Размер данных 8 бит
Контроль четности Не используется
Стоп-бит 1 бит
Управление потоком данных Не используется
Включение и выключение питания
Включение питания BE,EF,10,05,00,C6,FF,11,11,01,00,01,00
Выключение питания BE,EF,03,06,00,DC,DB,69,00,00,00,00,00
Выбор источника
Компьютер 1 BE,EF,03,19,00,19,29,01,47,02,CC,CC,00
Компьютер 2 BE,EF,03,19,1E,90,72,01,47,02,CC,CC,00
Компонентный BE,EF,03,19,00,89,E8,01,47,02,CC,CC,00
Композитный BE,EF,03,19,00,78,A8,01,47,02,CC,CC,00
S-VIDEO BE,EF,03,19,00,E8,69,01,47,02,CC,CC,00
HDMI BE,EF,03,19,00,DA,2B,01,47,02,CC,CC,00
USB A BE,EF,02,06,00,D2,A1,38,00,00,00,00,00
USB B BE,EF,02,06,00,D3,70,39,00,00,00,00,00
LAN BE,EF,02,06,00,DF,43,3A,00,00,00,00,00
Быстрый доступ
Меню BE,EF,02,06,00,E9,D3,30,00,00,00,00,00
Вверх BE,EF,02,06,00,6D,D2,34,00,00,00,00,00
Вниз BE,EF,02,06,00,0B,D2,32,00,00,00,00,00
Влево BE,EF,02,06,00,DA,D3,33,00,00,00,00,00
Вправо BE,EF,02,06,00,38,D2,31,00,00,00,00,00
Ввод BE,EF,02,06,00,D5,6B,12,00,00,00,00,00
Повторная синхронизация BE,EF,02,06,00,86,D1,2F,00,00,00,00,00
Соотношение
сторон BE,EF,03,06,00,0D,DA,68,00,00,00,00,00
Перечень проводников
C1 ЦВЕТ C2
1 Черный 1
2 Коричневый 3
3 Красный 2
4 Оранжевый 6
5 Желтый 5
6 Зеленый 4
7 Синий 8
8 Фиолетовый 7
9 Белый 9
КОРПУС DW КОРПУС
