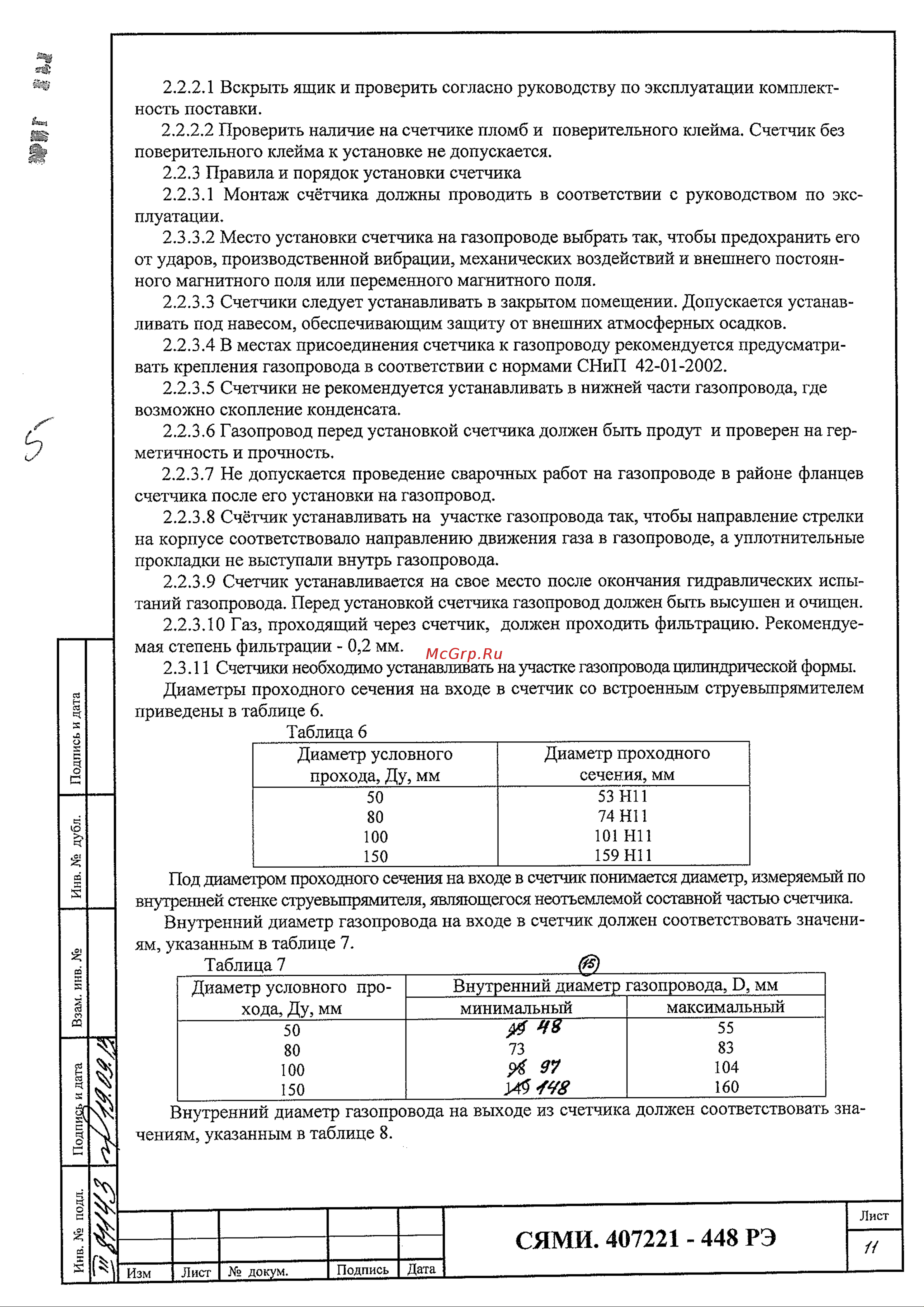

я й Ч 5 а с С ч а К а й м со Я Я Ч а 2 2 2 1 Вскрыть ящик и проверить согласно руководству по эксплуатации комплект ность поставки 2 2 2 2 Проверить наличие на счетчике пломб и поверительного клейма Счетчик без поверительного клейма к установке не допускается 2 2 3 Правила и порядок установки счетчика 2 2 3 1 Монтаж счётчика должны проводить в соответствии с руководством по экс плуатации 2 3 3 2 Место установки счетчика на газопроводе выбрать так чтобы предохранить его от ударов производственной вибрации механических воздействий и внешнего постоян ного магнитного поля или переменного магнитного поля 2 2 3 3 Счетчики следует устанавливать в закрытом помещении Допускается устанав ливать под навесом обеспечивающим защиту от внешних атмосферных осадков 2 2 3 4 В местах присоединения счетчика к газопроводу рекомендуется предусматри вать крепления газопровода в соответствии с нормами СНиП 42 01 2002 2 2 3 5 Счетчики не рекомендуется устанавливать в нижней части газопровода где возможно скопление конденсата 2 2 3 6 Газопровод перед установкой счетчика должен быть продут и проверен на гер метичность и прочность 2 2 3 7 Не допускается проведение сварочных работ на газопроводе в районе фланцев счетчика после его установки на газопровод 2 2 3 8 Счётчик устанавливать на участке газопровода так чтобы направление стрелки на корпусе соответствовало направлению движения газа в газопроводе а уплотнительные прокладки не выступали внутрь газопровода 2 2 3 9 Счетчик устанавливается на свое место после окончания гидравлических испы таний газопровода Перед установкой счетчика газопровод должен быть высушен и очищен 2 2 3 10 Газ проходящий через счетчик должен проходить фильтрацию Рекомендуе мая степень фильтрации 0 2 мм 2 3 11 Счетчики необходимо устанавливать на участке газопровода цилиндрической формы Диаметры проходного сечения на входе в счетчик со встроенным струевыпрямителем приведены в таблице 6 Таблица 6 _________________________________ Диаметр проходного Диаметр условного сечения мм прохода Ду мм 53Н11 50 74 НИ 80 101 НИ 100 159 НИ 150 Под диаметром проходного сечения на входе в счетчик понимается диаметр измеряемый по внутренней стенке струевыпрямителя являющегося неотъемлемой составной частью счетчика Внутренний диаметр газопровода на входе в счетчик должен соответствовать значени ям указанным в таблице 7 7 Внутренний диаметр газопровода П мм Диаметр условного промаксимальный минимальный хода Ду мм 55 50 X 83 73 80 104 100 х 160 Уб 48 150 Внутренний диаметр газопровода на выходе из счетчика должен соответствовать зна чениям указанным в таблице 8 я ч о с Лист СЯМИ 407221 448 РЭ и X Изм Лист докум Подпись Дата
