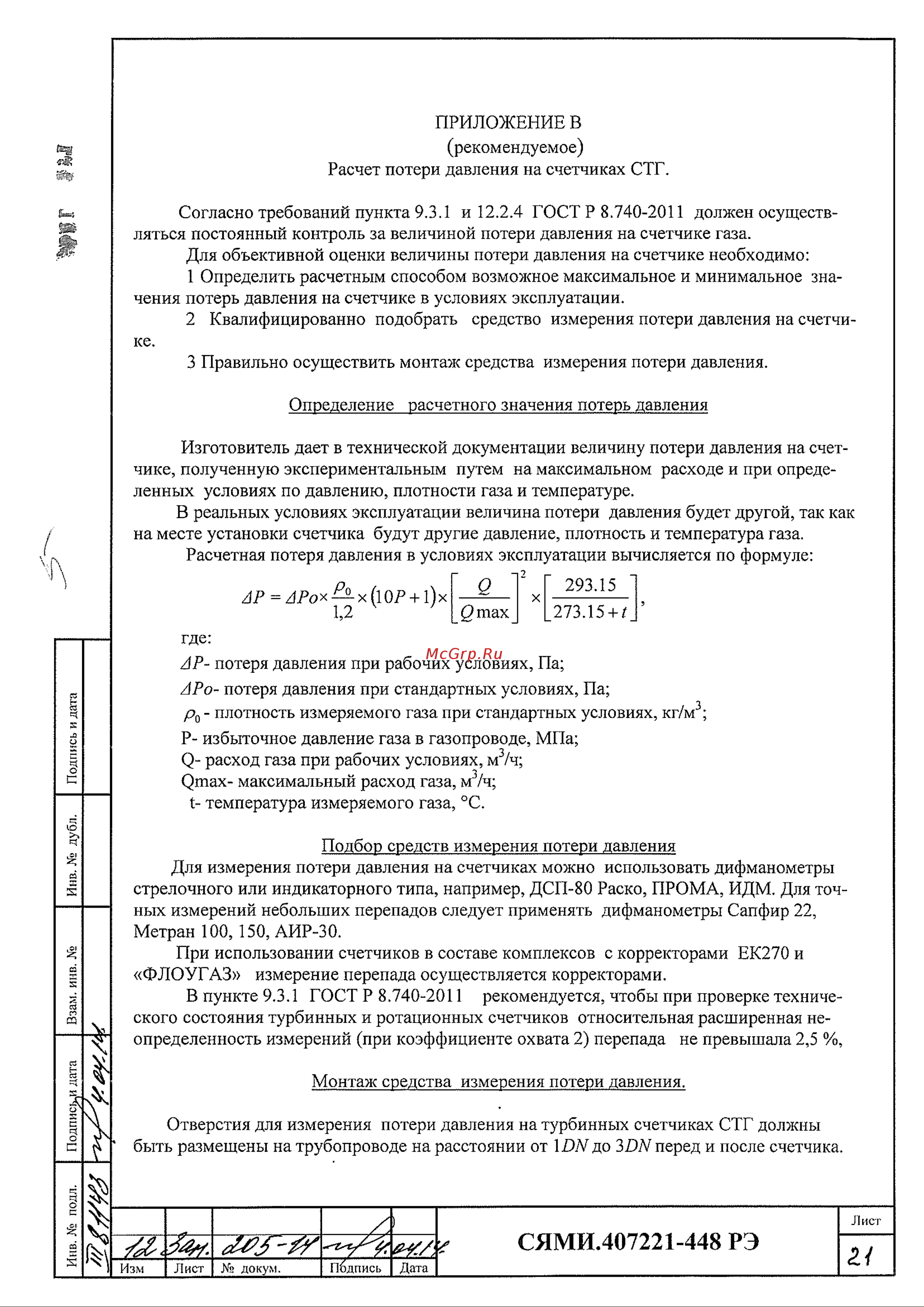

ПРИЛОЖЕНИЕ В рекомендуемое Расчет потери давления на счетчиках СТГ Согласно требований пункта 9 3 1 и 12 2 4 ГОСТ Р 8 740 2011 должен осуществ ляться постоянный контроль за величиной потери давления на счетчике газа Для объективной оценки величины потери давления на счетчике необходимо 1 Определить расчетным способом возможное максимальное и минимальное зна чения потерь давления на счетчике в условиях эксплуатации 2 Квалифицированно подобрать средство измерения потери давления на счетчи ке 3 Правильно осуществить монтаж средства измерения потери давления Определение расчетного значения потерь давления С Изготовитель дает в технической документации величину потери давления на счет чике полученную экспериментальным путем на максимальном расходе и при опреде ленных условиях по давлению плотности газа и температуре В реальных условиях эксплуатации величина потери давления будет другой так как на месте установки счетчика будут другие давление плотность и температура газа Расчетная потеря давления в условиях эксплуатации вычисляется по формуле ЛР ЛА х х 10Р 1 х х 293 15 273 15 gmax_ где АР потеря давления при рабочих условиях Па АРо потеря давления при стандартных условиях Па рй плотность измеряемого газа при стандартных условиях кг м3 Инв подл I Подписки дата Взам инв Инв Я дубл Подпись и дата Р избыточное давление газа в газопроводе МПа ф расход газа при рабочих условиях м3 ч ртах максимальный расход газа м3 ч 1 температура измеряемого газа С Подбор средств измерения потери давления Для измерения потери давления на счетчиках можно использовать дифманометры стрелочного или индикаторного типа например ДСП 80 Раско ПРОМА ИДМ Для точ ных измерений небольших перепадов следует применять дифманометры Сапфир 22 Метран 100 150 АИР 30 При использовании счетчиков в составе комплексов с корректорами ЕК270 и ФЛОУГАЗ измерение перепада осуществляется корректорами В пункте 9 3 1 ГОСТ Р 8 740 2011 рекомендуется чтобы при проверке техниче ского состояния турбинных и ротационных счетчиков относительная расширенная не определенность измерений при коэффициенте охвата 2 перепада не превышала 2 5 Монтаж средства измерения потери давления Отверстия для измерения потери давления на турбинных счетчиках СТГ должны быть размещены на трубопроводе на расстоянии от 17Ж до ЗПУ перед и после счетчика Лист СЯМИ 407221 448 РЭ Изм Лист докум Подпись Дата 2
