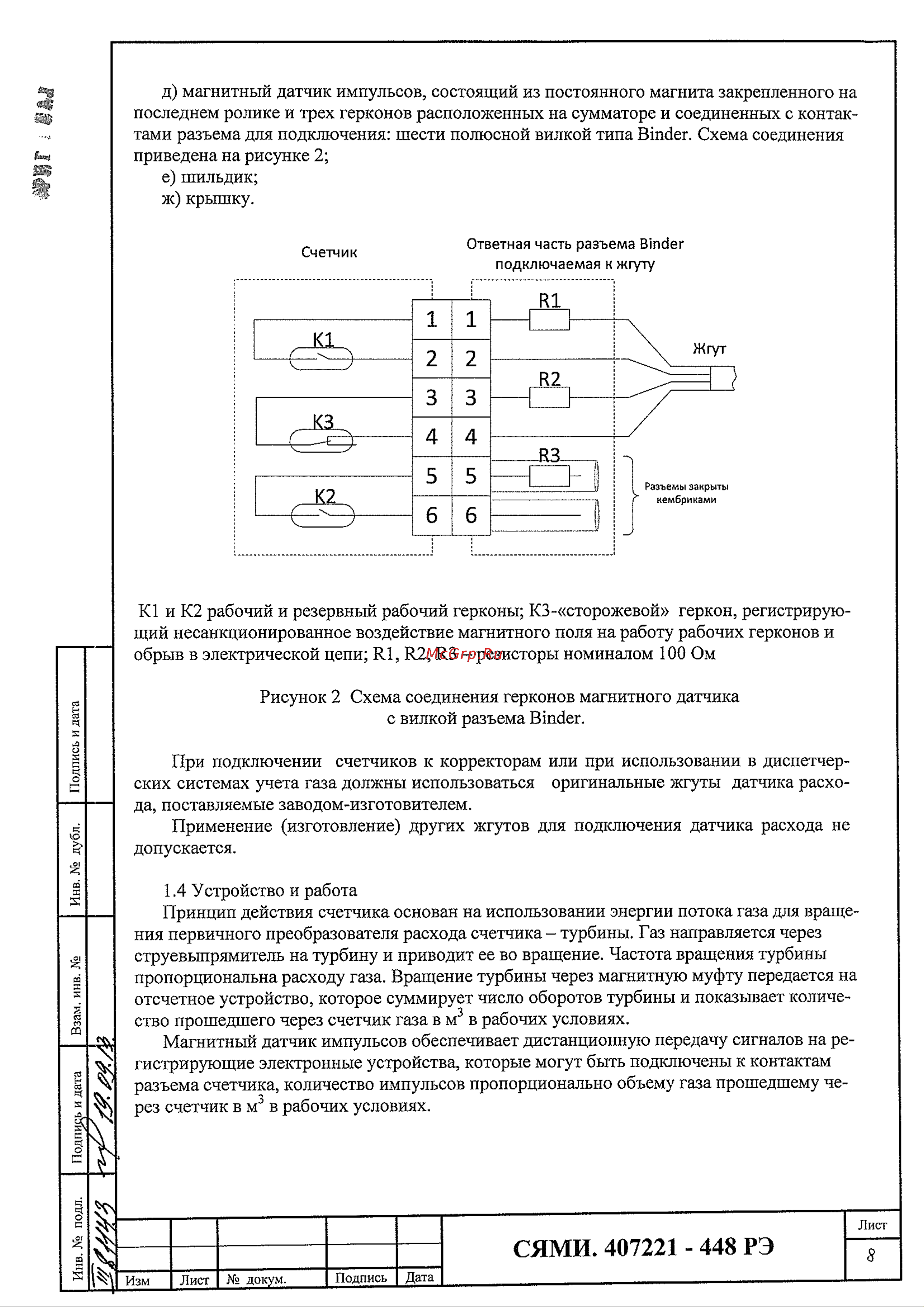

д магнитный датчик импульсов состоящий из постоянного магнита закрепленного на последнем ролике и трех герконов расположенных на сумматоре и соединенных с контак тами разъема для подключения шести полюсной вилкой типа Binder Схема соединения приведена на рисунке 2 е шильдик ж крышку Ответная часть разъема Binder подключаемая к жгуту К1 и К2 рабочий и резервный рабочий герконы К3 сторожевой геркон регистрирую щий несанкционированное воздействие магнитного поля на работу рабочих герконов и обрыв в электрической цепи RI R2 R3 резисторы номиналом 100 Ом Рисунок 2 Схема соединения герконов магнитного датчика с вилкой разъема Binder Инв подл I Подпись и дата Взам инв Инв дубл Подпись и дата При подключении счетчиков к корректорам или при использовании в диспетчер ских системах учета газа должны использоваться оригинальные жгуты датчика расхо да поставляемые заводом изготовителем Применение изготовление других жгутов для подключения датчика расхода не допускается 1 4 Устройство и работа Принцип действия счетчика основан на использовании энергии потока газа для враще ния первичного преобразователя расхода счетчика турбины Газ направляется через струевыпрямитель на турбину и приводит ее во вращение Частота вращения турбины пропорциональна расходу газа Вращение турбины через магнитную муфту передается на отсчетное устройство которое суммирует число оборотов турбины и показывает количе ство прошедшего через счетчик газа в м3 в рабочих условиях Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на ре гистрирующие электронные устройства которые могут быть подключены к контактам разъема счетчика количество импульсов пропорционально объему газа прошедшему че рез счетчик в м3 в рабочих условиях Лист СЯМИ 407221 448 РЭ Лист докум Подпись Дата
