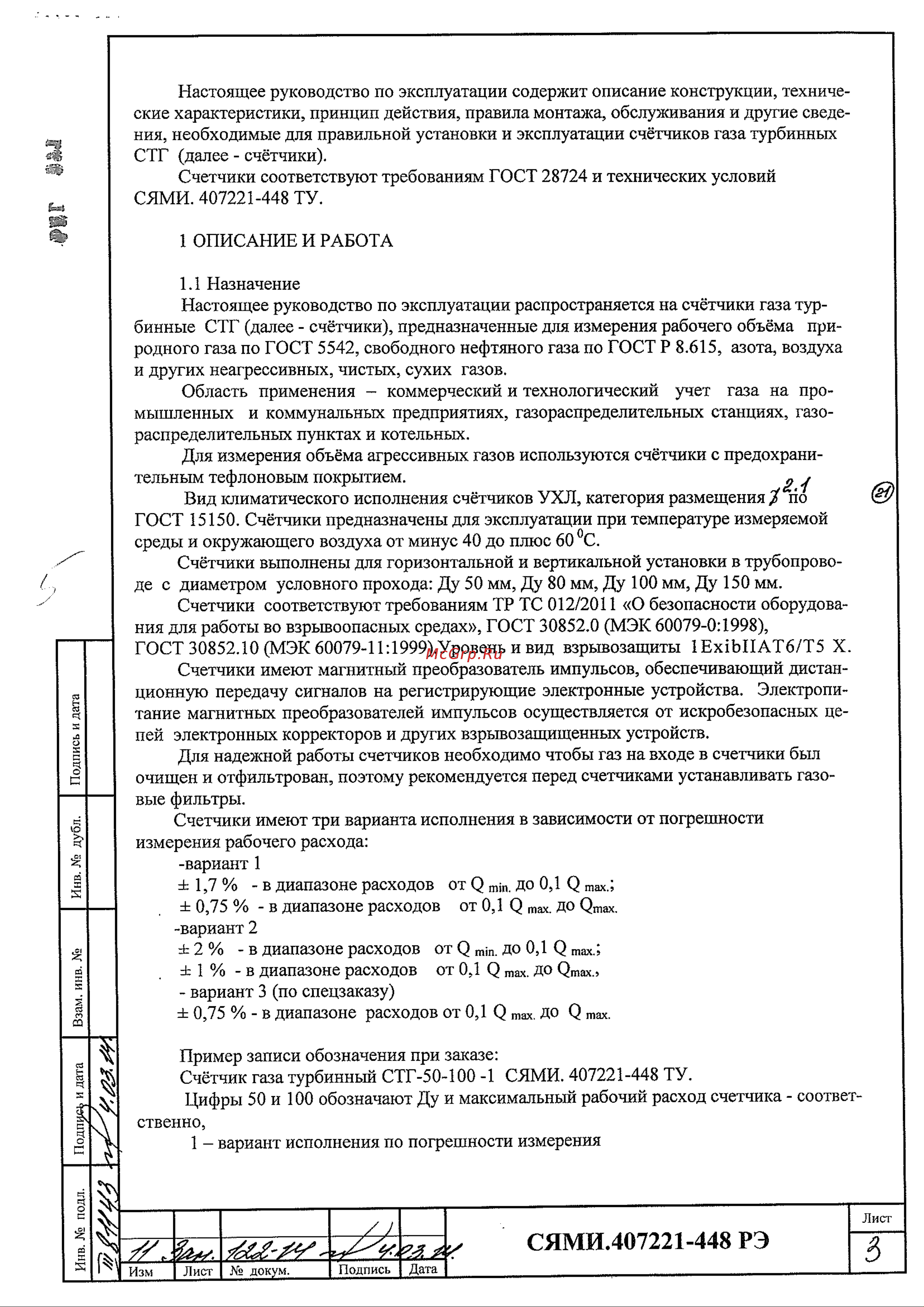

Настоящее руководство по эксплуатации содержит описание конструкции техниче ские характеристики принцип действия правила монтажа обслуживания и другие сведе ния необходимые для правильной установки и эксплуатации счётчиков газа турбинных СТГ далее счётчики Счетчики соответствуют требованиям ГОСТ 28724 и технических условий СЯМИ 407221 448 ТУ Инв подл Подпись и дата Взам иив Иив Xs дубл Подпись и дата 1 ОПИСАНИЕ И РАБОТА 1 1 Назначение Настоящее руководство по эксплуатации распространяется на счётчики газа тур бинные СТГ далее счётчики предназначенные для измерения рабочего объёма при родного газа по ГОСТ 5542 свободного нефтяного газа по ГОСТ Р 8 615 азота воздуха и других неагрессивных чистых сухих газов Область применения коммерческий и технологический учет газа на про мышленных и коммунальных предприятиях газораспределительных станциях газо распределительных пунктах и котельных Для измерения объёма агрессивных газов используются счётчики с предохрани тельным тефлоновым покрытием у Вид климатического исполнения счётчиков УХЛ категория размещения по ГОСТ 15150 Счётчики предназначены для эксплуатации при температуре измеряемой среды и окружающего воздуха от минус 40 до плюс 60 C Счётчики выполнены для горизонтальной и вертикальной установки в трубопрово де с диаметром условного прохода Ду 50 мм Ду 80 мм Ду 100 мм Ду 150 мм Счетчики соответствуют требованиям ТР ТС 012 2011 О безопасности оборудова ния для работы во взрывоопасных средах ГОСТ 30852 0 МЭК 60079 0 1998 ГОСТ 30852 10 МЭК 60079 11 1999 Уровень и вид взрывозащиты lExibIIAT6 T5 X Счетчики имеют магнитный преобразователь импульсов обеспечивающий дистан ционную передачу сигналов на регистрирующие электронные устройства Электропи тание магнитных преобразователей импульсов осуществляется от искробезопасных це пей электронных корректоров и других взрывозащищенных устройств Для надежной работы счетчиков необходимо чтобы газ на входе в счетчики был очищен и отфильтрован поэтому рекомендуется перед счетчиками устанавливать газо вые фильтры Счетчики имеют три варианта исполнения в зависимости от погрешности измерения рабочего расхода вариант 1 1 7 в диапазоне расходов от Q min до 0 1 Q тах 0 75 в диапазоне расходов от 0 1 Q тах до Qmax вариант 2 2 в диапазоне расходов от Q mjn до 0 1 Q max 1 в диапазоне расходов от 0 1 Q тах до Qmax вариант 3 по спецзаказу 0 75 в диапазоне расходов от 0 1 Q max max ДО Q Пример записи обозначения при заказе Счётчик газа турбинный СТГ 50 100 1 СЯМИ 407221 448 ТУ Цифры 50 и 100 обозначают Ду и максимальный рабочий расход счетчика соответ ственно 1 вариант исполнения по погрешности измерения Лист СЯМИ 407221 448 РЭ Изм Лист Xs докум Подпись Дата
