УСТАНОВКА

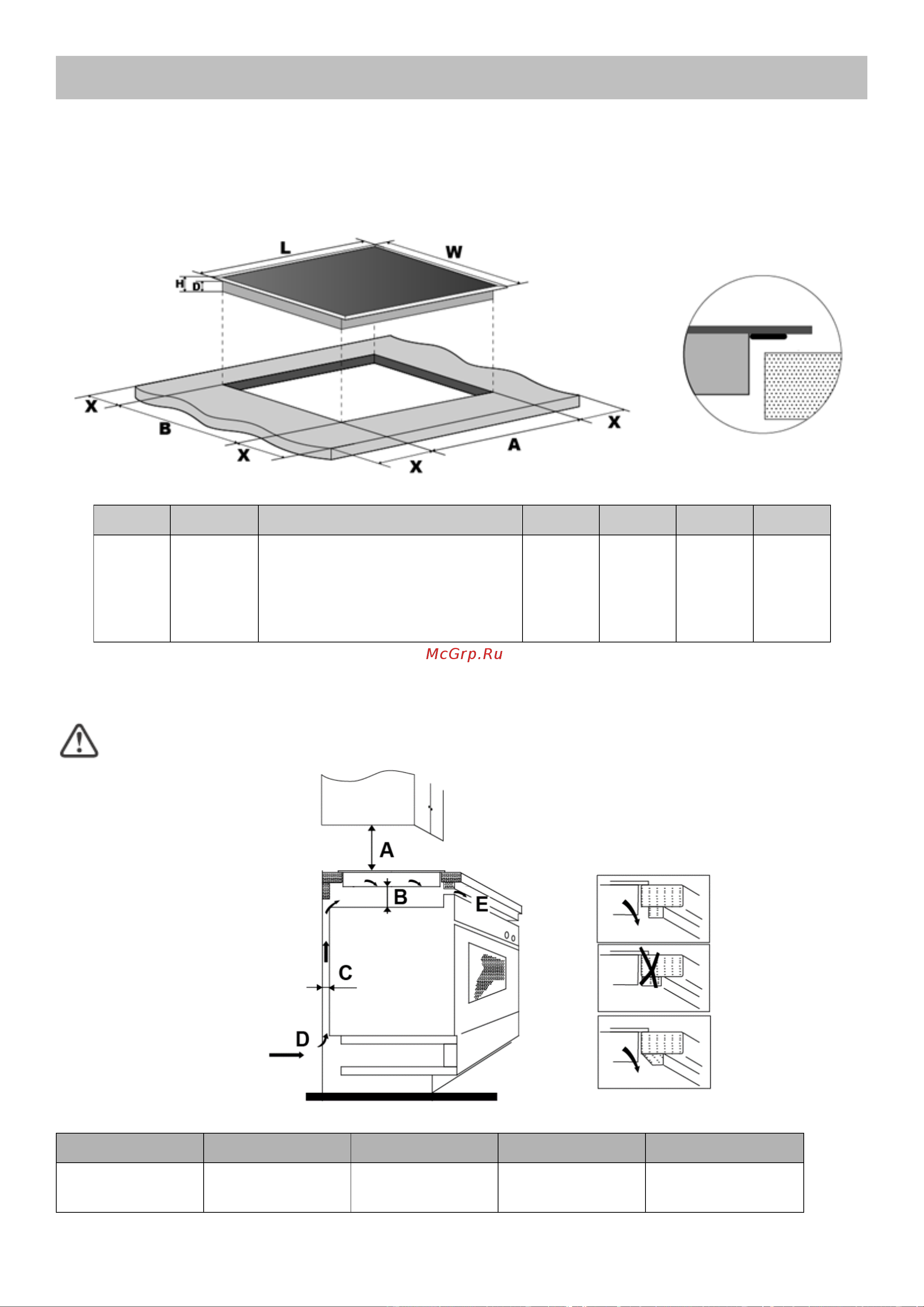

Сделайте в столешнице вырез в соответствии с размерами, показанными на чертеже далее.

В целях установки и использования вокруг выреза рекомендуется оставлять запас как минимум 5 см.

Толщина столешницы должна составлять не менее 30 мм. Рекомендуется выбирать столешницу из

жаропрочного материала, чтобы избежать деформации в результате воздействия теплового излуче-

ния от прибора.

L(мм)

W(мм)

H(мм)

D(мм)

A(мм)

B(мм)

X(мм)

590

520

55 (для IK 60.2 B и IK 60.2 BW)

60 (для IK 60.1 KS и IK 60.0

KEL)

560

490

мин. 50

Обязательно убедитесь, что индукционной варочной панели обеспечен надлежащий уровень венти-

ляции и что входные и выходные вентиляционные отверстия не заблокированы. Убедитесь, что при-

бор находится в рабочем состоянии.

Обратите внимание: безопасное расстояние между варочной панелью и предметом мебели

над варочной панелью должно составлять не менее 760 мм.

A (мм)

B (мм)

C (мм)

760

мин. 50

мин. 20

Подача воздуха

Вентиляционное

отверстие, 5мм

уплотнитель
