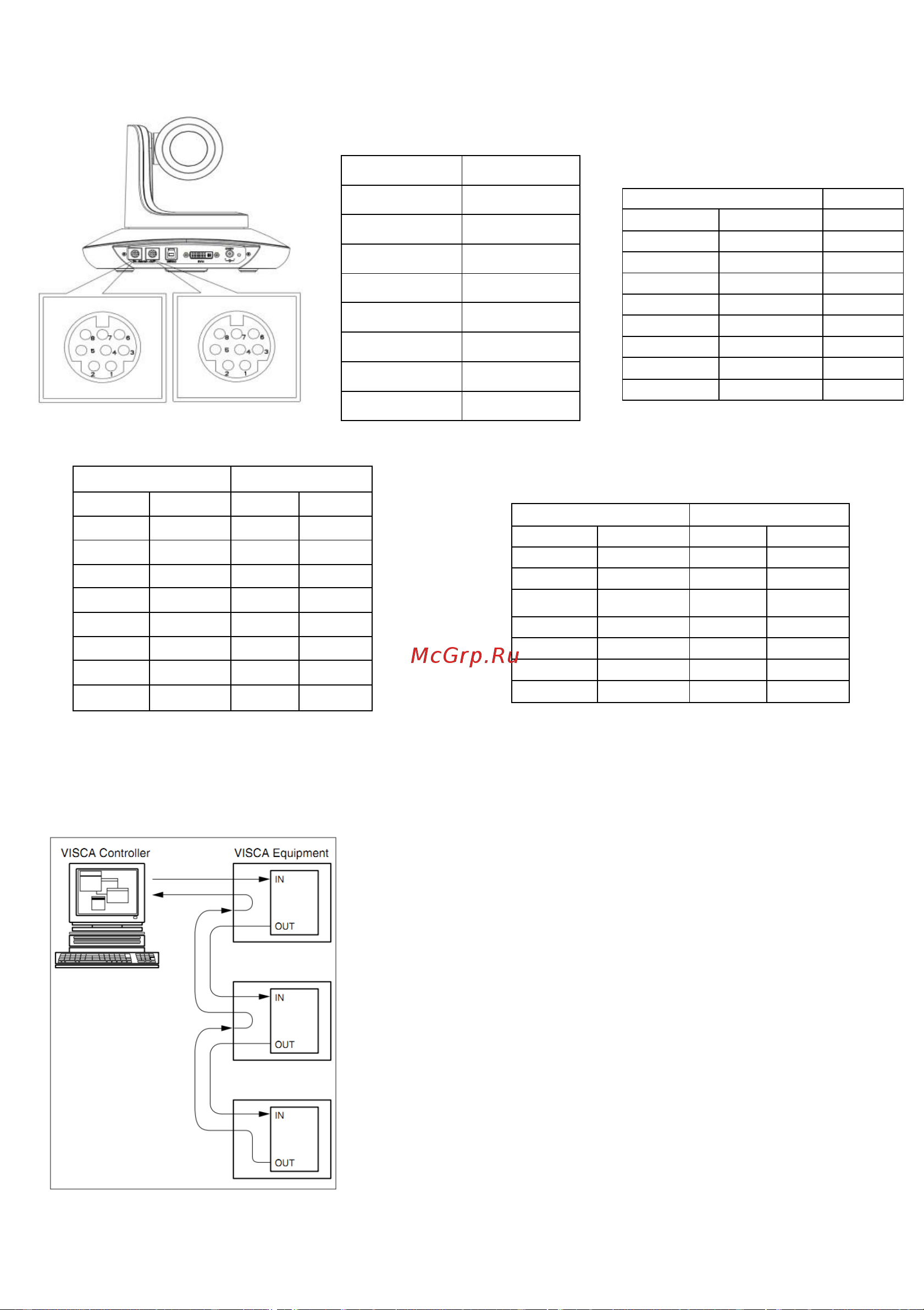

7
VISCA IN （RS232 PORT）
VISCA IN &Mini DIN Connection
Camera VISCA IN
Mini DIN
1
DTR
1
DSR
2
DSR
2
DTR
3
TXD
5
RXD
4
GND
4
GND
5
RXD
3
TXD
6
A(+)
6
GND
7
IR OUT
7
NC
8
B(-)
8
NC
VISCA Network Construction:
VISCA IN &RS485 Connection
Camera VISCA IN
RS485
1
DTR
2
DSR
3
TXD
4
GND
GND
5
RXD
6
A(+)
A(+)
7
IR OUT
8
B(-)
B(-)
VISCA IN & DB9 Connection
Camera VISCA IN
Windows DB-9
1
DTR
6
DSR
2
DSR
4
DTR
3
TXD
2
RXD
4
GND
5
GND
5
RXD
3
TXD
6
A(+)
7
IR OUT
8
B(-)
No.
Function
1
DTR
2
DSR
3
TXD
4
GND
5
RXD
6
A
7
IR OUT
8
B
Содержание
- Hd ptz video camera 1
- User manual 1
- Version v1 english 1
- Contents 2
- Safety guides 4
- Accessories 5
- Quick start 5
- Camera spec 6
- Product highlights 6
- Camera dimension mm 7
- Camera interface 7
- Cam1 cam4 camera selecting 8
- Clr pre clear preset 8
- Freeze not supported 8
- Ir remote controller 8
- Irt ir transfer ir pass 8
- Number key 1 9 8
- Set 1 set4 address setting 8
- Focus key on the left 9
- Navigate key up down left right 9
- Ok home key 9
- Video format keys 9
- Zoom key on the right side 9
- Visca in db9 connection 10
- Visca in mini din connection 10
- Visca in rs232 port 10
- Visca in rs485 connection 10
- Visca network construction 10
- Part 2 camera control command 11
- Part1 camera return command 11
- Serial port configuration 11
- Visca protocol 11
- Part 3 inquiry command 15
- Visca pan tilt absolute position value 16
- Visca pan tilt speed value 16
- Visca exposure value 17
- Zoom rate zoom value 17
- Pelco d protocol 18
- Pelco p protocol 19
- Osd menu 20
- Ir transfer ir pass 22
