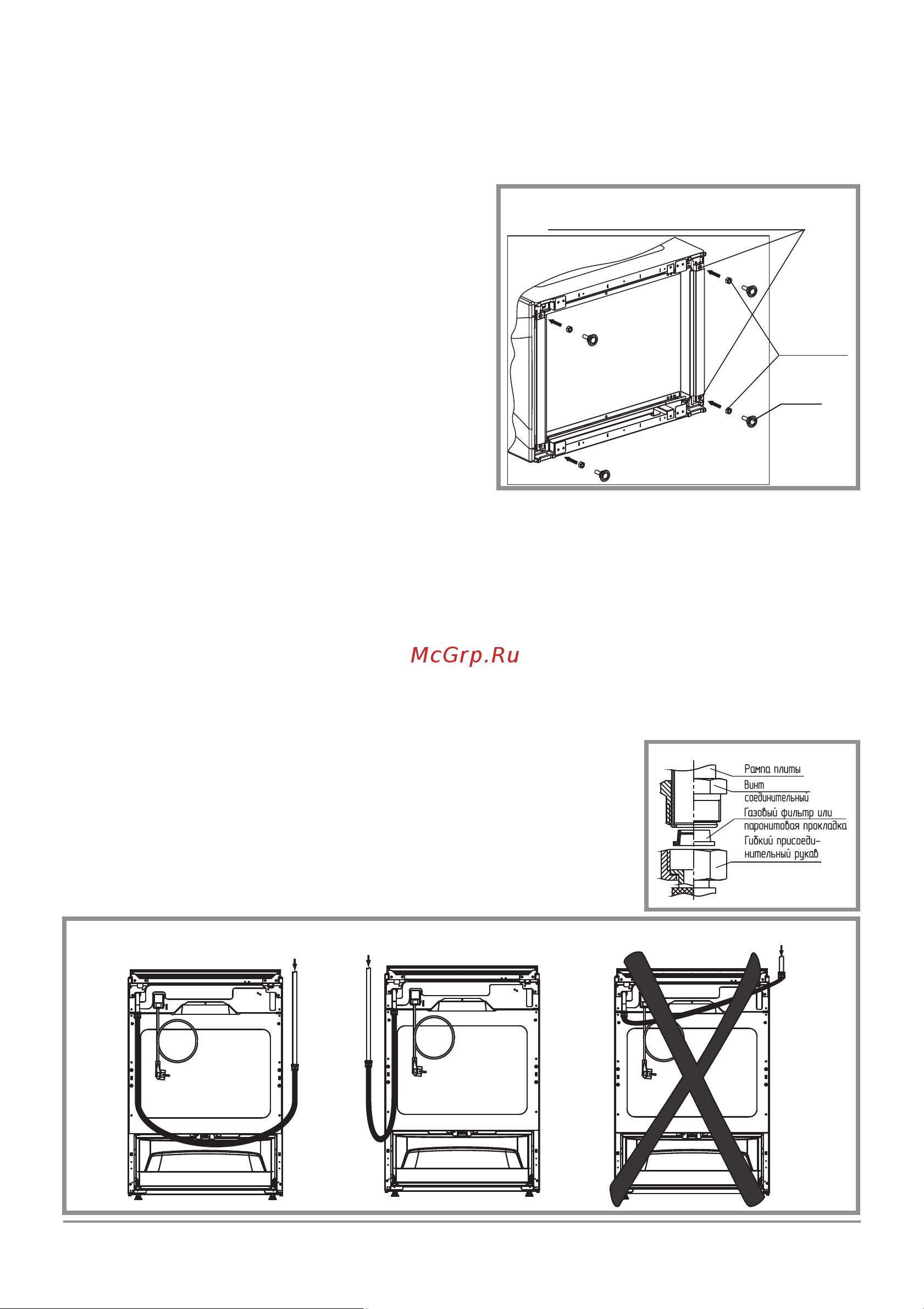

![Weissgauff WCS K1K62 WGM [6/20] Подсоединение](/views2/1872166/page6/bg6.png)
Руководство по эксплуатации
4
должна отстоять от поверхности стены сзади не менее чем на 70 мм, с левой и правой сторон - не
менее 20 мм. Расстояние от поверхности решётки плиты до элементов кухонного оборудования,
расположенных над плитой, должно быть не менее 1 м.
■ Мебель, верх которой выше рабочей поверхности стола плиты, а также кухонные полотенца,
шторы и т.п. должны находиться на безопасном расстоянии, исключающем их воспламенение.
■ Плиту запрещается перемещать за ручку дверцы жарочного шкафа. Рекомендуется при пере-
мещении плиты поддерживать ее за верхнюю часть
жарочного шкафа, при приоткрытой дверце жароч-
ного шкафа.
■ Перед эксплуатацией установите плиту горизон-
тально. Если ваша плита оснащена регулируемыми
опорами необходимо:
1. Положить плиту на пол, на одну из боковых
сторон.
2. Ввернуть опоры в места для установки опор,
предварительно выставив их на нужную высоту.
3. Установить плиту на опоры и поставить
на постоянное место, где она будет
эксплуатироваться.
4. Отрегулировать высоту плиты, зафиксировав
положение опор контргайками. Качание плиты
не допускается.
4. ПОДСОЕДИНЕНИЕ
Подключение газа возможно с помощью гибкой подводки.
Перед подключением проверить, соответствуют ли условия подключения (вид газа и
давление газа) настройкам плиты. Параметры настроек плиты приведены в таблич-
ке, расположенной на задней поверхности плиты и в гарантийных обязательствах.
■ При подключении плиты, для создания герметичности, следует между рампой и подводкой для
газа установить газовый фильтр или паронитовую прокладку. Газовый фильтр или паронитовая
прокладка находятся в пакете с комплектующими.
ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО ПРИСОЕДИНИТЕЛЬНОГО РУКАВА
■ При подсоединении с помощью гибкого присоединительного рукава
должны быть соблюдены следующие требования:
- выбранный гибкий присоединительный рукав должен иметь серти-
фикат соответствия и документ, указывающий дату изготовления, срок
службы и замены;
- гибкий присоединительный рукав должен быть доступен для осмотра
по всей длине;
- гибкий присоединительный рукав не должен проходить в зоне горяче-
го воздуха дымохода и касаться задней стенки плиты (рис. 3);
рис. 2
Гибкое подсоединение
рис.1
опора
места для установки регулируемых опор
контргайка
Установка регулируемых опор (вид снизу)
!
рис. 3
Подсоединение гибкого присоединительного рукава
