13

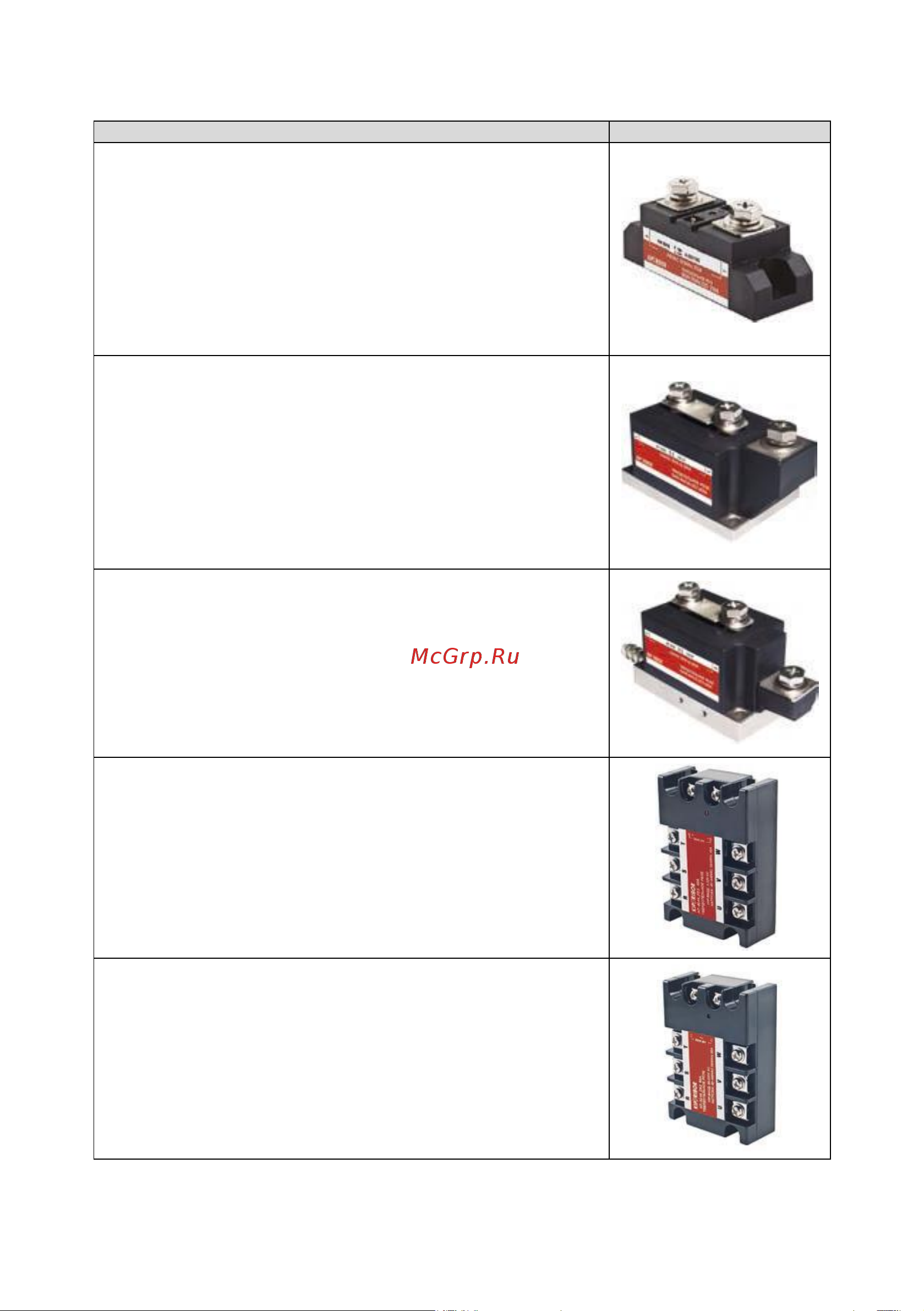

Таблица 1 – модельный ряд ТТР KIPPRIBOR (продолжение)
Описание
Внешний вид
Серия: BDH-●●44.ZD3 в промышленном корпусе.
Применение: для мощной нагрузки.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: тиристор.
Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC.
Диапазон коммутируемого тока: 0,1…250 А.
Диапазон коммутируемого напряжения: 40…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
Серия: GaDH-●●●120.ZD3 с усиленным теплоотводом.
Применение: для обеспечения гарантированного запаса по току.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: тиристор.
Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC.
Диапазон коммутируемого тока: 0,5…800 А.
Диапазон коммутируемого напряжения: 60…1000 VAC.
Номинальное напряжение нагрузки: 220 / 380 / 660 VAC.
Серия: GwDH-●●●120.ZD3 с водяным охлаждением.
Применение: для обеспечения гарантированного запаса по току.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: тиристор.
Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC.
Диапазон коммутируемого тока: 0,5…800 А.
Диапазон коммутируемого напряжения: 60…1000 VAC.
Номинальное напряжение нагрузки: 220 / 380 / 660 VAC.
Серия: HT-●●44.ZD3 трехфазное твердотельное реле.
Применение: для трехфазной нагрузки.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC) / тиристор.
Управляющий сигнал: дискретный сигнал напряжения 3…32 VDC.
Диапазон коммутируемого тока: 0,1…120 А.
Диапазон коммутируемого напряжения: 40…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
Серия: HT-●●44.ZA2 трехфазное твердотельное реле.
Применение: для трехфазной нагрузки.
Коммутируемое напряжение: переменное (AC).
Силовой переключающий элемент: симистор (TRIAC) / тиристор.
Управляющий сигнал: дискретный сигнал напряжения 90…250 VAC.
Диапазон коммутируемого тока: 0,1…120 А.
Диапазон коммутируемого напряжения: 40…440 VAC.
Номинальное напряжение нагрузки: 220 / 380 VAC.
