56

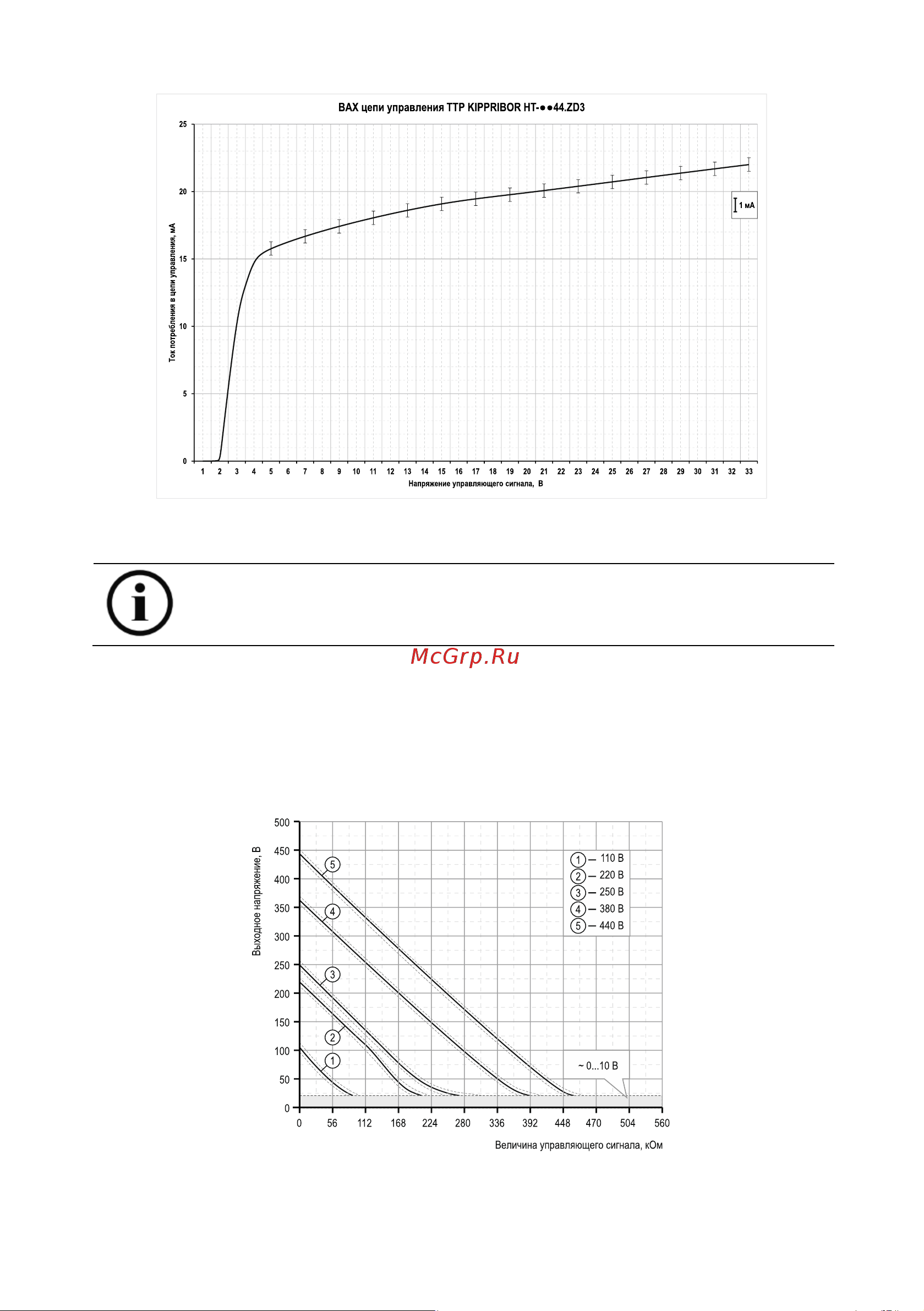

Рисунок 42 – ВАХ входной цепи ТТР серии HT-●●44.ZD3
Ток потребления в цепи управления для всех ТТР с управляющим сигналом 90…250 VAC
(модификации ZA2) не превышает 35 мА+
4.2.2 Внешний переменный резистор
Серия реле HD-●●44.VA управляется переменным резистором и используется в задачах
плавного регулирования выходного напряжения. При изменении сопротивления резистора
напряжение на выходе ТТР изменяется от 10 В до номинального. Рекомендуется применять ре-
зистор с сопротивлением 470 / 560 кОм, мощностью не менее 0,5 Вт, например, СП4-2Ма.
График зависимости выходного напряжения от значения входного сигнала приведен ниже.
Рисунок 43 – зависимость выходного напряжения от входного сигнала ТТР серии HD-●●44.VA
