57
0…470/560 кОм – это рекомендуемый диапазон входного сигнала. Для нагрузки с напря-
жением питания 220 VAC достаточно будет резистора сопротивлением 220 кОм, однако
рекомендуется использовать переменный резистор 470 кОм 0,5 Вт. Такой запас по сопро-
тивлению необходим для гарантированного снижения напряжения на нагрузке до мини-
мума, если напряжение в сети окажется больше 220 VAC. По этим же соображениям для
нагрузки с номинальным напряжением питания 380 VAC рекомендуется использовать пе-
ременный резистор сопротивлением 560 кОм 0,5 Вт.
При увеличении управляющего сигнала до максимума на нагрузке может присутствовать
напряжение от 0 до 10 VAC.
При обрыве или отсутствии управляющего сигнала на выходе ТТР остается минимальное
напряжение от 0 до 10 VAC.
Проявляйте особую осторожность при эксплуатации и обслуживании ТТР HD-●●44.VA. У
ТТР этой серии отсутствует гальваническая изоляция между входной и выходной цепью
Зависимость выходного напряжения от управляющего сигнала получена при следующих
условиях:
• Диапазон входного сигнала: 0…470 / 560 кОм
• Напряжение нагрузки: 110 / 220 / 250 / 380 / 440 VAC
• Отклонение напряжения на выходе ТТР: ±5 VAC
• Падение напряжения на силовых клеммах ТТР: ≤ 3 VAC
• Температура окружающего воздуха: 20...25 °C
• Температура основания ТТР: ≤ 40 °C
4.2.3 Унифицированный сигнал напряжения 0…10 VDC
На управляющий вход реле серии HD-●●22.10U подается унифицированный управляю-
щий сигнал напряжения 0…10 В. При его изменении выходное напряжение плавно меняется в
диапазоне от 10 В до номинального.
График зависимости выходного напряжения от значения входного сигнала приведен ниже.

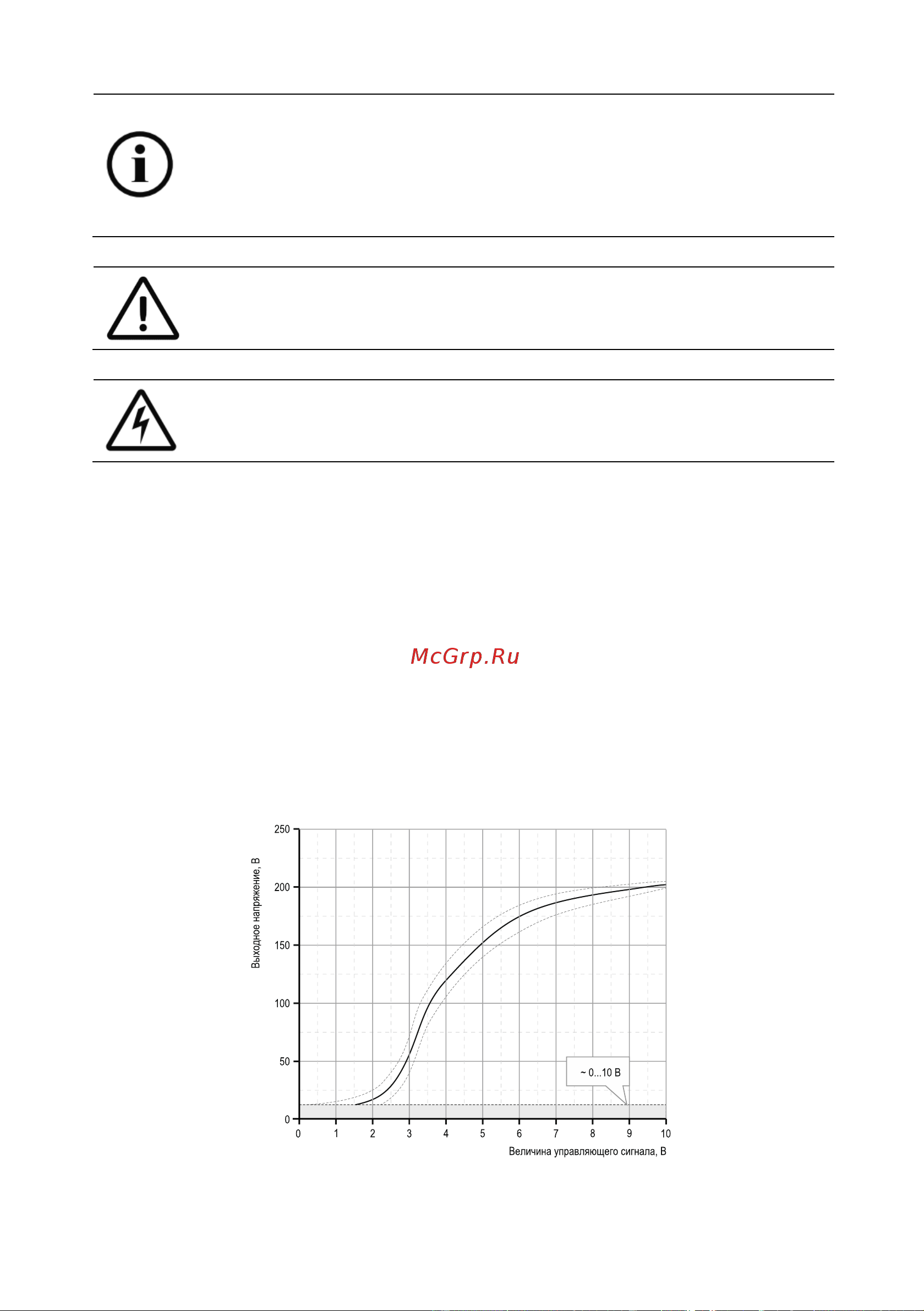

Рисунок 44 – зависимость выходного напряжения от входного сигнала ТТР серии HD-●●22.10U
