58
Питание нагрузки напряжением, отличным от номинального не рекомендуется. Произво-
дитель не гарантирует стабильную работу ТТР при таких условиях эксплуатации.
При снижении управляющего сигнала до минимума на нагрузке может присутствовать
напряжение от 0 до 10 VAC.
При обрыве или отсутствии управляющего сигнала на выходе ТТР остается минимальное
напряжение от 0 до 10 VAC.
Рабочий диапазон управляющего сигнала составляет 2...10 В. При отсутствии / обрыве
управляющего сигнала или при его значении ≤ 2 VDC в цепи нагрузки будет присутство-
вать минимальный уровень напряжения ≤ 10 VAC.
Зависимость выходного напряжения от управляющего сигнала получена при следующих
условиях:
• Диапазон входного сигнала: 0...10 VDC
• Напряжение питания нагрузки: 220 VAC
• Отклонение напряжения на выходе ТТР: ±15 VAC
• Падение напряжения на силовых клеммах ТТР: ≤ 3 VAC
• Температура окружающего воздуха: 20...25 °C
• Температура основания ТТР: ≤ 40 °C
4.2.4 Унифицированный токовый сигнал 4…20 мА
Унифицированный токовый сигнал 4…20 мА является управляющим для модификаций
реле серии HD-●●25.LA. Выходное напряжение реле плавно меняется в интервале от 10 В до
номинального в зависимости от величины управляющего сигнала.
График зависимости выходного напряжения от значения входного сигнала приведен ниже.

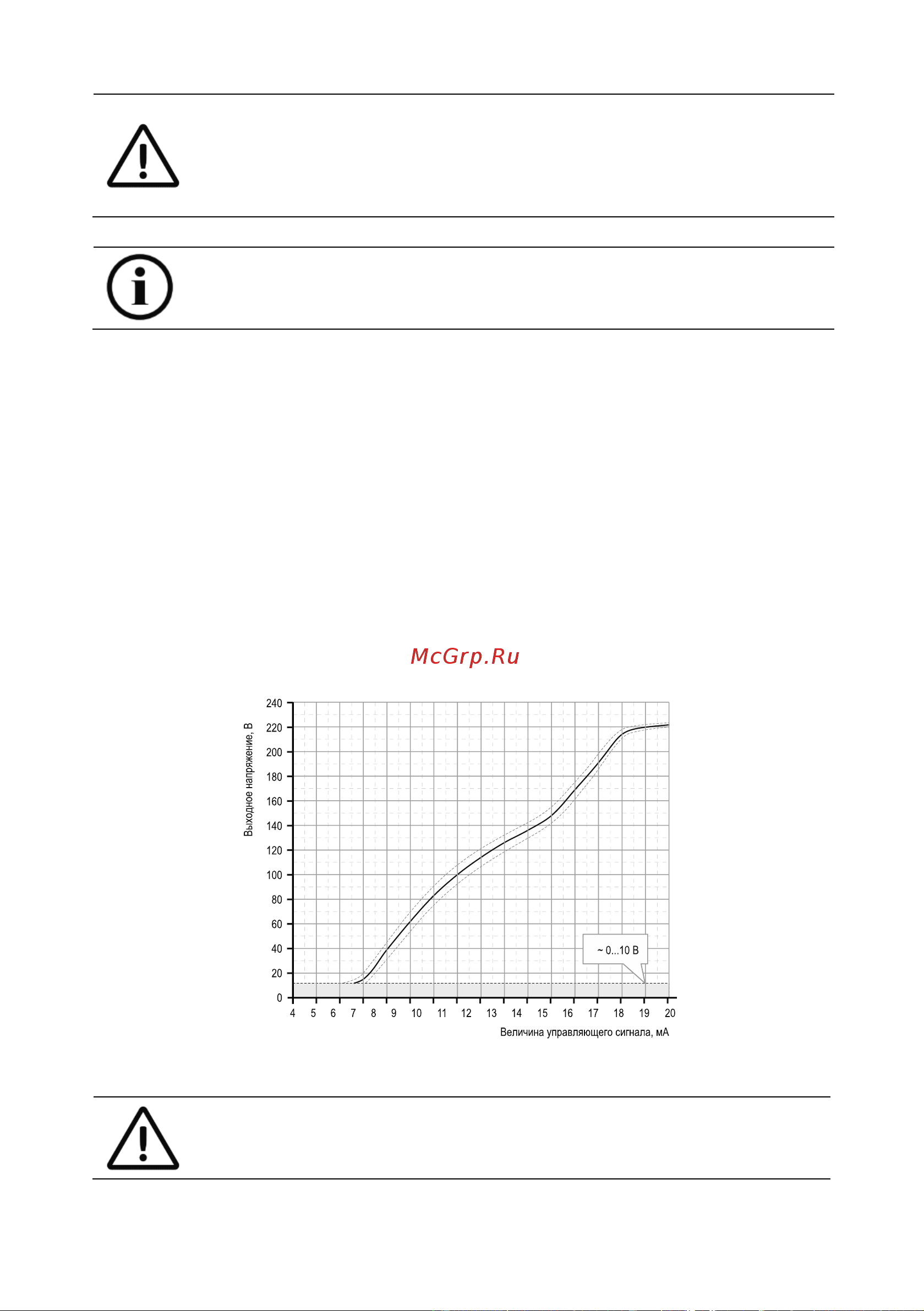

Рисунок 45 – зависимость выходного напряжения от входного сигнала ТТР серии HD-●●25.LA
Питание нагрузки напряжением, отличным от номинального не рекомендуется. Произво-
дитель не гарантирует стабильную работу ТТР при таких условиях эксплуатации.
При снижении управляющего сигнала до минимума на нагрузке может присутствовать
напряжение от 0 до 10 VAC.
