Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Инв. № подл.
Копировал
Формат
А4
ГШАР.436200.024 РЭ
Лист
45
Изм
.
Лист
№ докум.
Подп.
Дата
Входные фазные напряжения (шаг измерения 0.1В).
Входной ток по каждой фазе (шаг измерения 0.1A).
Выходные фазные напряжения (шаг измерения 0.1В).
Выходной ток по каждой фазе (шаг измерения 0.1A).
Напряжения шины постоянного тока (положительное и отрицательное
значения) (шаг измерения 0.1В).
Напряжение батареи (положительное и отрицательное значение) (шаг
измерения 0.1В).

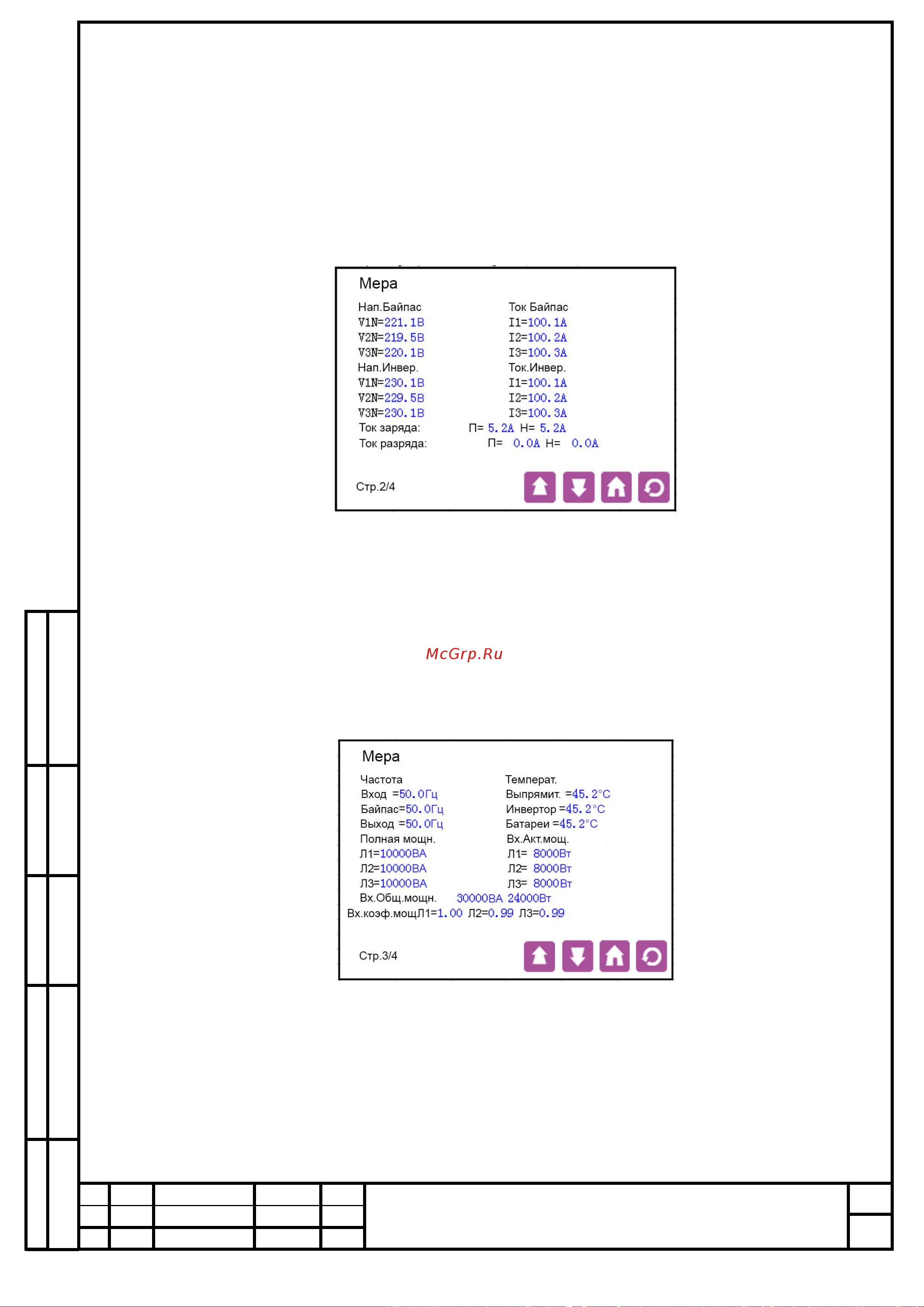

Экран 2.2
Выходное фазное напряжение трех фаз инвертора (шаг измерения 0.1В).
Выходной ток инвертора по каждой фазе (шаг измерения 0.1A).
Выходное фазное напряжение байпаса (шаг измерения 0.1В).
Выходной ток байпаса (шаг измерения 0.1A).
Ток заряда батареи (положительное и отрицательное значения) (шаг измерения
0.1A).
Ток разряда батареи (положительное и отрицательное значения) (шаг
измерения 0.1A).
Экран 2.3
Входная полная мощность Л1 (шаг измерения 0.1кВА).
Входная полная мощность Л2 (шаг измерения 0.1кВА).
Входная полная мощность Л3 (шаг измерения 0.1кВА).
Входная активная мощность Л1 (шаг измерения 0.1кВт).
Входная активная мощность Л2 (шаг измерения 0.1кВт).
Входная активная мощность Л3 (шаг измерения 0.1кВт).
