Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Инв. № подл.
Копировал
Формат
А4
ГШАР.436200.024 РЭ
Лист
58
Изм
.
Лист
№ докум.
Подп.
Дата

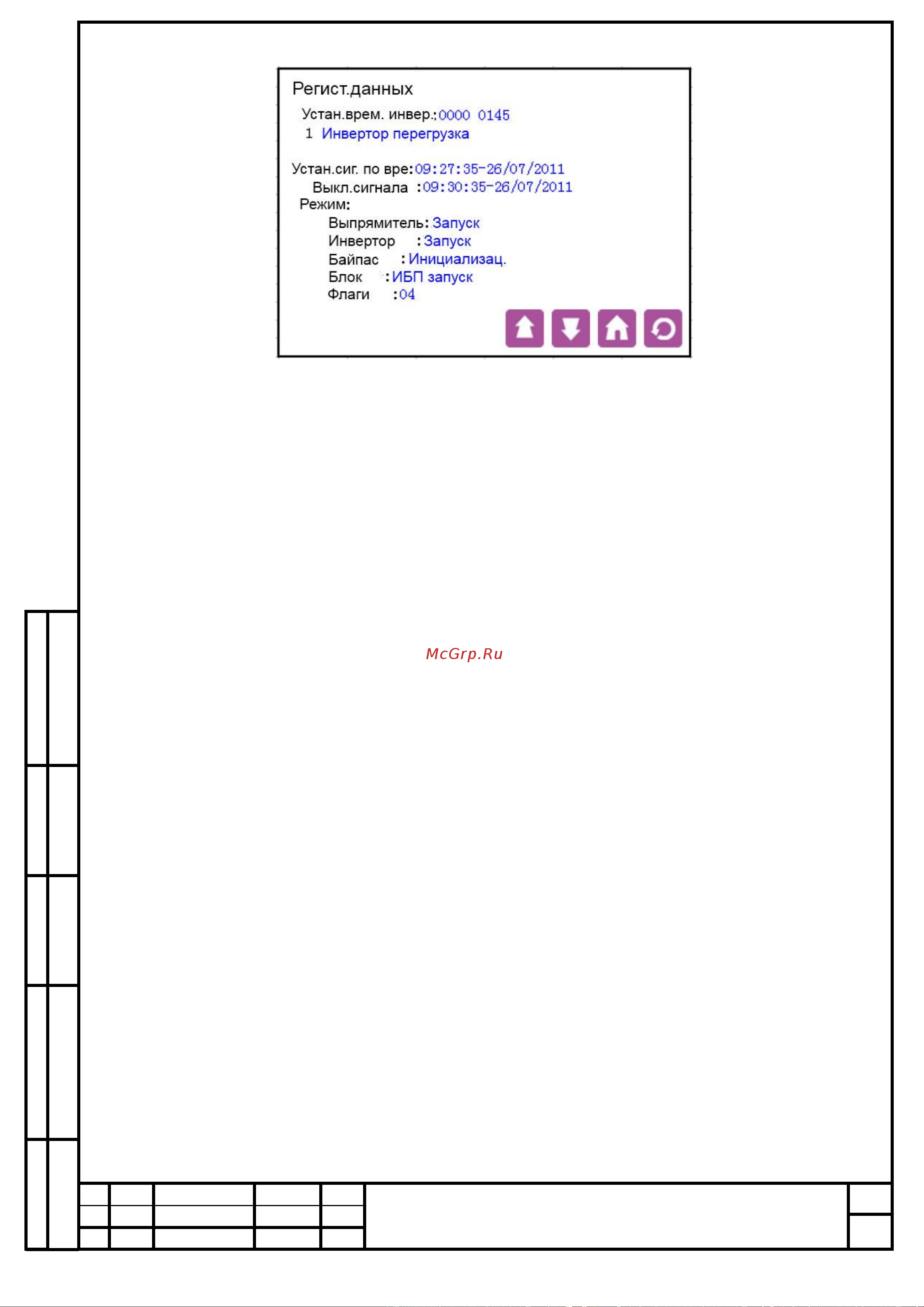

Рисунок 5.5 Регистрация данных
Время выключения и отключения сигнала аварии
В первом ряду есть информация о дате и времени активации сигнала аварии:
чч: час активации сигнала аварии;
мм: минуты активации сигнала аварии;
сс: секунды активации сигнала аварии;
дд: день активации сигнала аварии;
мм: месяц активации сигнала аварии;
YY: год активации сигнала аварии.
Во втором ряду есть информация о дате и времени выключения сигнала
аварии.
чч: час выключения сигнала аварии;
мм: минуты выключения сигнала аварии;
сс: секунды выключения сигнала аварии;
дд: день выключения сигнала аварии;
мм: месяц выключения сигнала аварии;
YY: год выключения сигнала аварии.
