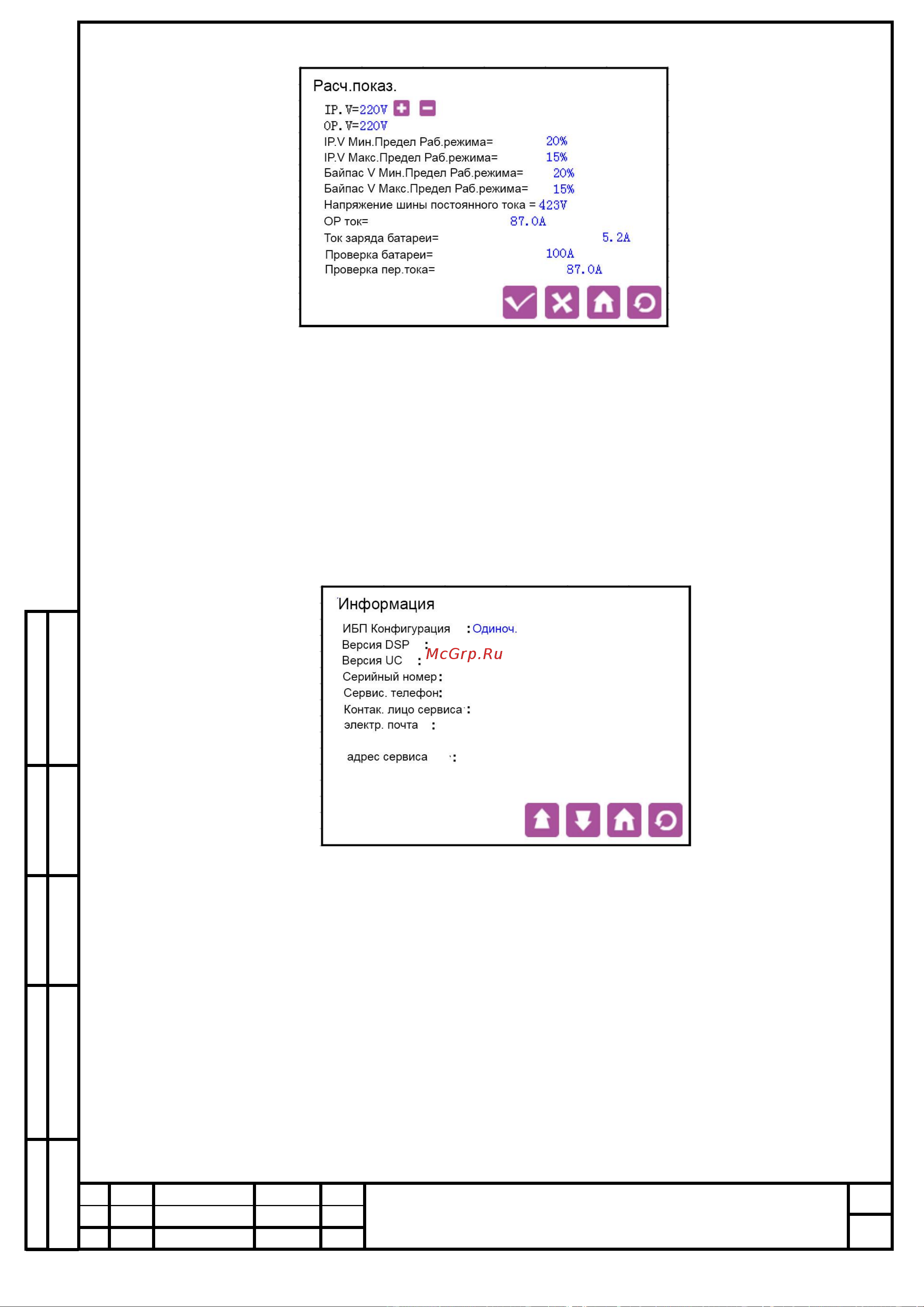

Рисунок 5.6 Расчетные показания

Для изменения номинальных значений на экране, необходимо ввести «Пароль»

на предыдущем экране 3.4.

IP.V и OP.V обозначают номинальное входное и выходное напряжение

выпрямителя.

Ниже на экране отображается крайнее верхнее и нижнее значение

номинального входного напряжения выпрямителя и байпаса, номинальное

напряжение шины постоянного тока и номинальный выходной ток, номинальный ток

зарядки аккумулятора, ток батареи и входной переменный ток.

 Экран 3.6 Информация

На этом экране отображается информация об устройстве. Вы можете

проверить конфигурацию ИБП:

Конфигурация и состояние устройства:

«Одиноч.» Одиночное подключение.

«Парал-одиноч.» Параллельное соединение. ИБП находится в "одиноч."

состоянии.

«Параллель-Мастер» Параллельное соединение. ИБП обозначен как ведущий.

«Параллель-ведомый» Параллельное соединение. ИБП обозначен как

ведомый.

Внутренние версии программно-аппаратного обеспечения ("DSP Ver:") и

микроконтроллер ("uC Ver:"). Например, "вер. 3.2а" "вер. 2.4b" соответственно.

Серийный номер ИБП, из 10 символов. Возможные диапазоны символов "0" -

"9", "A" - "Z", а также " " (пробел), "-".
