 Экран 3.7 «Авария» экран 4.0 рис.5.7

При появлении сигнала аварии в главном меню будет отображаться только

один из следующих сигналов аварии

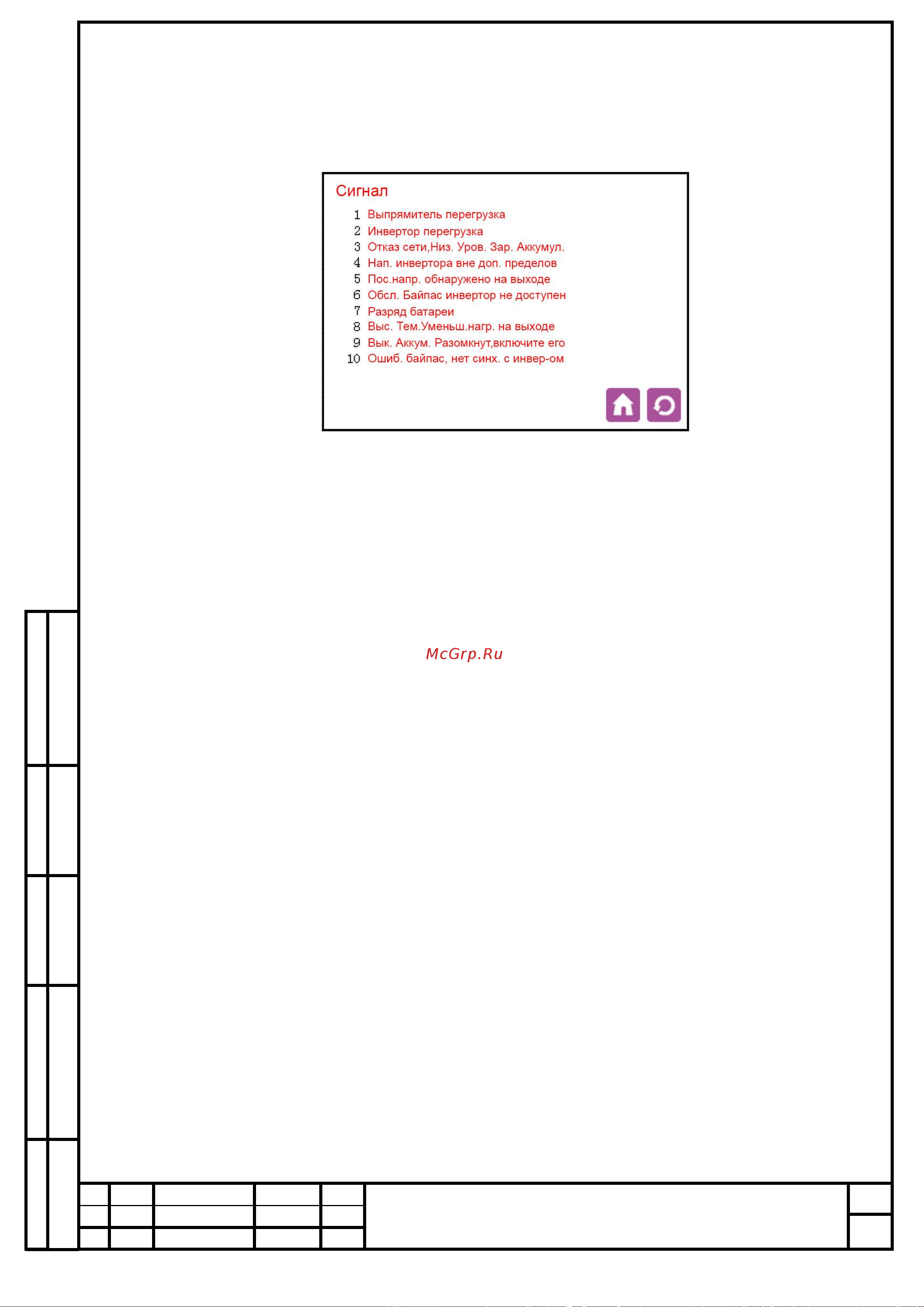

Рисунок 5.7 Сигналы аварии

На рисунке 5.7 показаны некоторые сигналы аварии в качестве примера. В

таблице 5.1, есть все возможные аварийные сигналы, отображаемые на ЖК-

дисплее.

 Аварийный сигнал 1: Выпрямитель перегружен. Перегрузка выпрямителя

появляется, когда входной ток любой фазы больше, чем при следующем

соотношении:

Iin-ovl = 0,326 x Pout / Vout_p-n,

где:

Iin-ovl - перегрузка входного тока (A);

Pout - номинальная выходная мощность (ВА);

Vout_p-n - номинальное выходное фазное напряжение (В).

 Аварийный сигнал 2: Инвертор перегружен. Появляется от перегрузки

инвертора, либо когда выходной ток любой фазы больше, чем номинальный

выходной ток

Iout-ovl = Pout / (Vout_p-n * 3),

где:

Iout-ovl - номинальный выходной ток (A);

Pout - номинальная выходная мощность (ВА);

Vout_p-n - номинальное выходное фазное напряжение (В).

или когда активная мощность выше, чем полученная по следующей формуле:

Pact_out-ovl = Pout x 0,8,

где:

Pact_out-ovl - перегрузка выходной активной мощности (Вт);
