![Русэлт ИДП-3-3/3-10-380-IP31 [10/64] Гшар 36200 24 рэ](/img/pdf.png)
Русэлт ИДП-3-3/3-10-380-IP31 [10/64] Гшар 36200 24 рэ
![Русэлт ИДП-3-3/3-10-380-Д [10/64] Гшар 36200 24 рэ](/views2/1872827/page10/bga.png)
Подп. и дата
Инв. № дубл.
Взам. инв. №
Подп. и дата
Инв. № подл.
Копировал
Формат
А4
ГШАР.436200.024 РЭ
Лист
10
Изм
.
Лист
№ докум.
Подп.
Дата

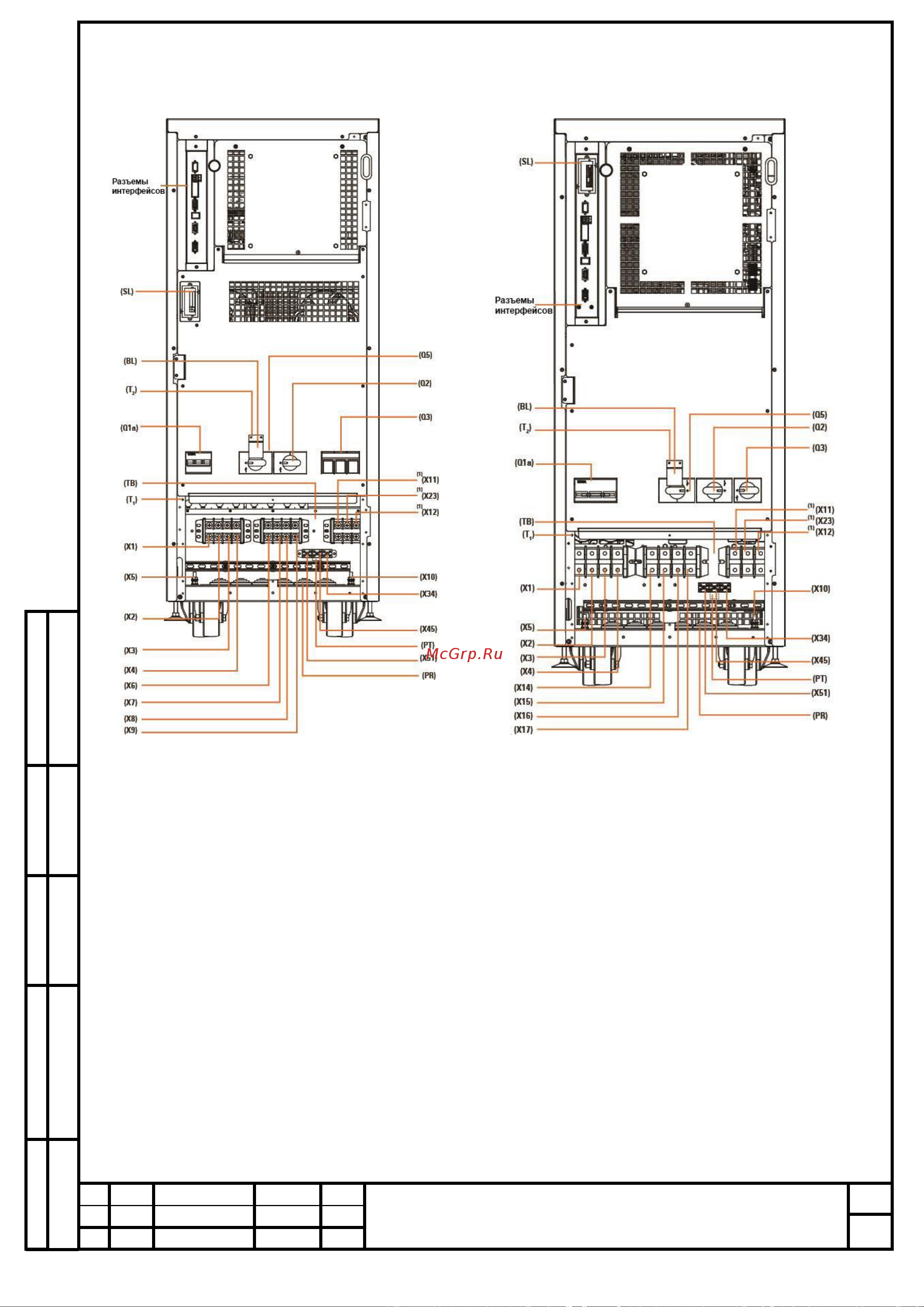

1.3.3 Передняя панель ИБП без двери для мощности 10-40кВА (рис.1.3), 60кВА
(рис.1.4), 80кВА (рис. 1.8), 100-120кВА (рис.1.9)
(1) Для ИБП с дополнительными внешними батареями
Рисунок 1.3 Передняя панель ИБП 10-
40кВА
Рисунок 1.4 Передняя панель ИБП 60кВА
1.3.4 Передняя панель ИБП без двери для мощности 10-20кВА с отдельной
линией статического байпаса (рис.1.5), 30кВА (рис. 1.6), 40кВА (рис. 1.7).
1.3.5 Обозначения разъемов интерфейсов отображены на рисунке 1.10.
